Złączka pneumatyczna wtykowa prosta -- GZ BSPP i M -- 3101

  • Kod:3101
  • Producent:Parker Legris
  • Seria:-- 3101
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C



Dane techniczne

Złączka pneumatyczna wtykowa prosta 3101 serii LF3000 Parker Legris
Gwint zewnętrzny BSPP i metryczny



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

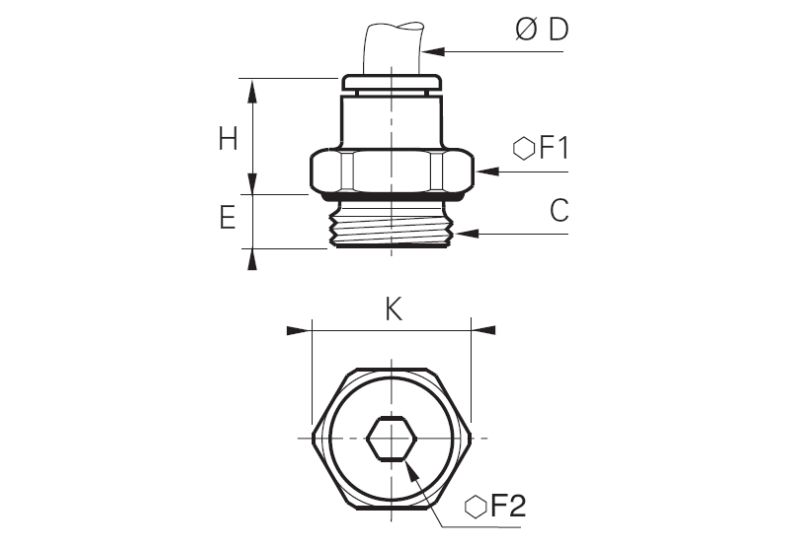

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F1

F2

H

K

3

M3x05

3101 03 09

2,5

8

-

12,5

8,5

3

M5x08

3101 03 19

3

8

2,5

12,5

8,5

4

M3x05

3101 04 09

2,5

8

-

14,5

8,5

4

M5x08

3101 04 19

3

8

2,5

14

8,5

4

M7x1

3101 04 55

5

10

2,5

14

11

4

G1/8

3101 04 10

4,5

13

3

11,5

14

4

G1/4

3101 04 13

5,5

16

3

10,5

17,5

6

M5x08

3101 06 19

3,5

10

2,5

16

11

6

M7x1

3101 06 55

5

10

3

16

11

6

M10x1

3101 06 60

5

13

4

13

14

6

M12x1,5

3101 06 67

5,5

15

4

13

16

6

G1/8

3101 06 10

4,5

13

4

13

14

6

G1/4

3101 06 13

5,5

16

4

12,5

17,5

6

G3/8

3101 06 17

5,5

20

4

13

22

6

G1/2

3101 06 21

7,5

24

4

20

26

8

M10x1

3101 08 60

5

13

5

21

14

8

M12x1,5

3101 08 67

5,5

15

5

21

16

8

G1/8

3101 08 10

4,5

13

5

20,5

14

8

G1/4

3101 08 13

5,5

16

6

19,5

17,5

8

G3/8

3101 08 17

5,5

20

6

18

22

8

G1/2

3101 08 21

7,5

24

6

16,5

26

10

G1/4

3101 10 13

5,5

16

7

23

17,5

10

G3/8

3101 10 17

5,5

20

8

19,5

22

10

G1/2

3101 10 21

7,5

24

8

18,5

26

12

G1/4

3101 12 13

5,5

19

7

27,5

21

12

G3/8

3101 12 17

5,5

20

9

27

22

12

G1/2

3101 12 21

7

24

10

22,5

26

14

G3/8

3101 14 17

5,5

22

9

29,5

24

14

G1/2

3101 14 21

7

24

11

28

26

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Jarosław Grzelik | Doradca techniczno-handlowy

Email: j.grzelik@arapneumatik.pl

Tel: +48 605 584 478

thumbnail

Cezary Walczak | Doradca techniczno-handlowy

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Doradca techniczno-handlowy

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F1 mm F2 mm H mm K mm Dostępność Koszyk
1

3101 03 09

 3 M3x0.5 2,5 8 - 12,5 8,5
2

3101 03 19

 3 M5x0.8 3 8 2,5 12,5 8,5
3

3101 04 09

 4 M3x0.5 2,5 8 - 14,5 8,5
4

3101 04 19

 4 M5x0.8 3 8 2,5 14 8,5
5

3101 04 55

 4 M7x1 5 10 2,5 14 11
6

3101 04 10

 4 G1/8 4,5 13 3 11,5 14
7

3101 04 13

 4 G1/4 5,5 16 3 10,5 17,5
8

3101 06 19

 6 M5x0.8 3,5 10 2,5 16 11
9

3101 06 55

 6 M7x1 5 10 3 16 11
10

3101 06 60

 6 M10x1 5 13 4 13 14
11

3101 06 67

 6 M12x1.5 5,5 15 4 13 16
12

3101 06 10

 6 G1/8 4,5 13 4 13 14
13

3101 06 13

 6 G1/4 5,5 16 4 12,5 17,5
14

3101 06 17

 6 G3/8 5,5 20 4 13 22
15

3101 06 21

 6 G1/2 7,5 24 4 20 26
16

3101 08 60

 8 M10x1 5 13 5 21 14
17

3101 08 67

 8 M12x1.5 5,5 15 5 21 16
18

3101 08 10

 8 G1/8 4,5 13 5 20,5 14
19

3101 08 13

 8 G1/4 5,5 16 6 19,5 17,5
20

3101 08 17

 8 G3/8 5,5 20 6 18 22
21

3101 08 21

 8 G1/2 7,5 24 6 16,5 26
22

3101 10 13

 10 G1/4 5,5 16 7 23 17,5
23

3101 10 17

 10 G3/8 5,5 20 8 19,5 22
24

3101 10 21

 10 G1/2 7,5 24 8 18,5 26
25

3101 12 13

 12 G1/4 5,5 19 7 27,5 21
26

3101 12 17

 12 G3/8 5,5 20 9 27 22
27

3101 12 21

 12 G1/2 7 24 10 22,5 26
28

3101 14 17

 14 G3/8 5,5 22 9 29,5 24
29

3101 14 21

 14 G1/2 7 24 11 28 26
30

3101 16 17

 16 G3/8 7,5 27 9 32,5
31

3101 16 21

 16 G1/2 9 27 12 32,5
