Siłowniki Air Torque Heavy Duty z mechanizmem jarzmowym Scotch Yoke

09 - 11 - 2022

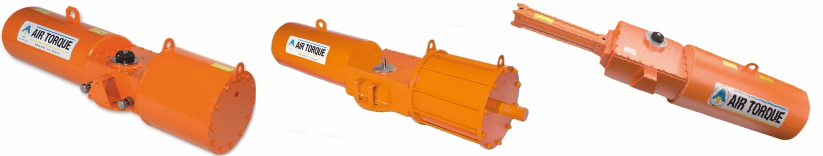

Innowacyjna seria nowych siłowników AT Heavy Duty do sterowania zaworami kulowymi, przepustnicami oraz zaworami stożkowymi. Napędy z mechanizmem jarzmowym Scotch Yoke zostały zaprojektowane dla układów on/off i układów regulacyjnych. Mogą być dostarczone w dwóch różnych wykonaniach:

  • w wersji standardowej z symetrycznie wykonanym jarzmem,
  • w wersji ze skośnym ramieniem jarzma.


Zobacz katalog techniczny napędów AT HD Scotch Yoke w języku polskim >>


Siłowniki jarzmowe serii AT-HD dostępne są w wersji dwustronnego i jednostronnego działania, w wersji pneumatycznej bądź hydraulicznej. Siłowniki z jarzmem dedykowane są do sterowania zaworami kulowymi, przepustnicami i  zaworami grzybkowymi. Dostarczane jako gotowe do pracy, z dodatkowym mocowaniem, zgodnie z międzyna-rodowymi standardami. Napędy Heavy Duty Scotch Yoke mogą być wyposażone w akcesoria i panele - zamontowane bezpośrednio na napędzie, bądź obok jako samodzielne jednostki.


Seria napędów jarzmowych AT-HD posiada kilka międzynarodowych patentów, co sprawia, że napędy te posiadają doskonałe cechy konstrukcyjne i unikalną funkcjonalność:

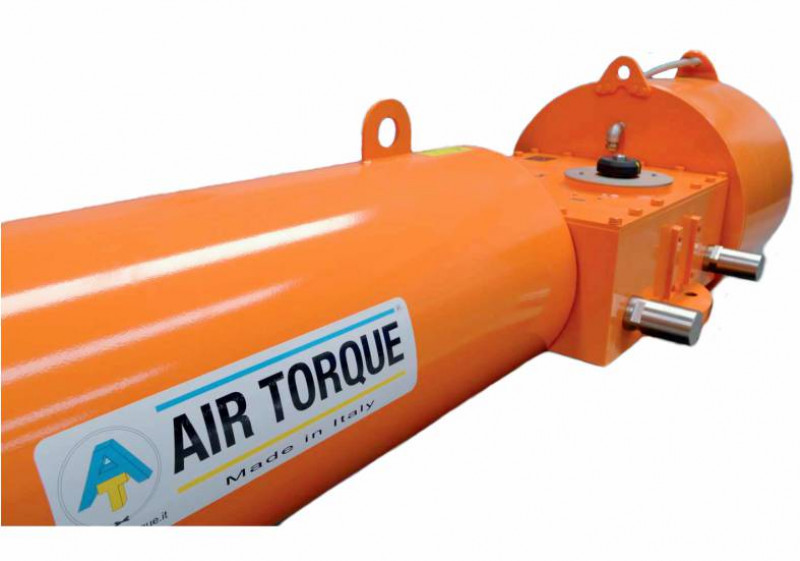

  • Wytrzymała i innowacyjna konstrukcja, z materiałów o wysokiej antykorozyjności.

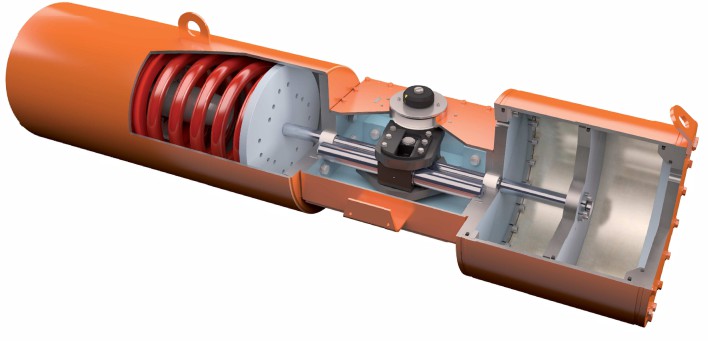

  • Wersja konstrukcyjna bez szpilek ściągających.

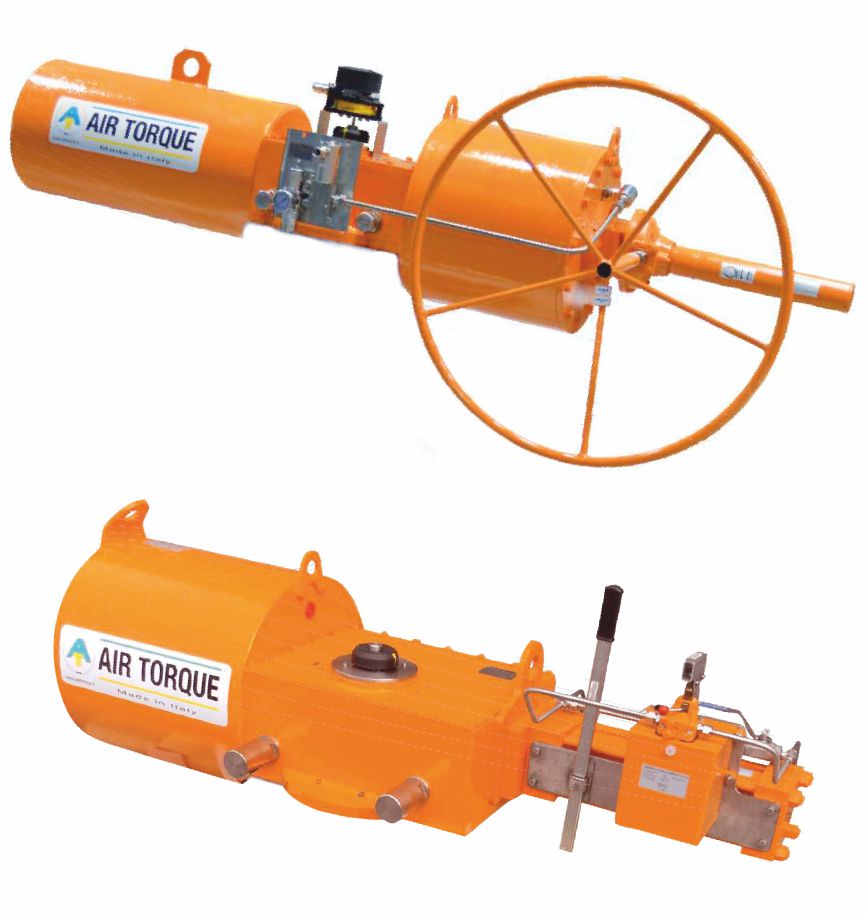

  • Modułowa konstrukcja napędów dodatkowo umożliwia łatwe sterowanie ręczne.
  • Prosta regulacja skoku siłownika dzięki śrubom zderzakowym, umieszczonym w module centralnym.
  • Unikalny design mechanizmu Scotch Yoke ze specjalnie dobranym smarowaniem
    zapewnia długą retencję smaru i minimalną konserwację napędu.
  • Łatwa, szybka i bezpieczna konserwacja napędu dzięki bezpośredniemu
    dostępowi do tłoka napędu po demontażu pokrywy zewnętrznej.

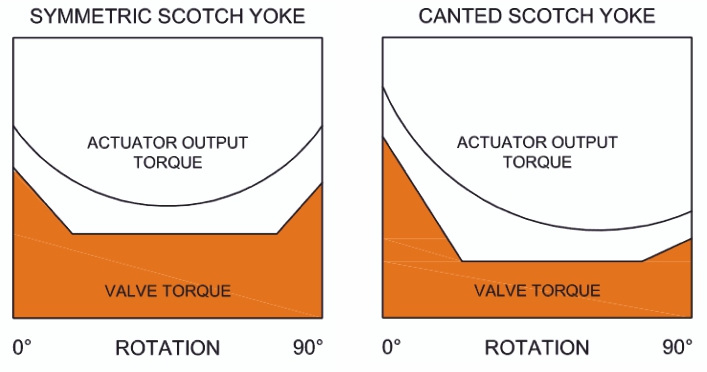

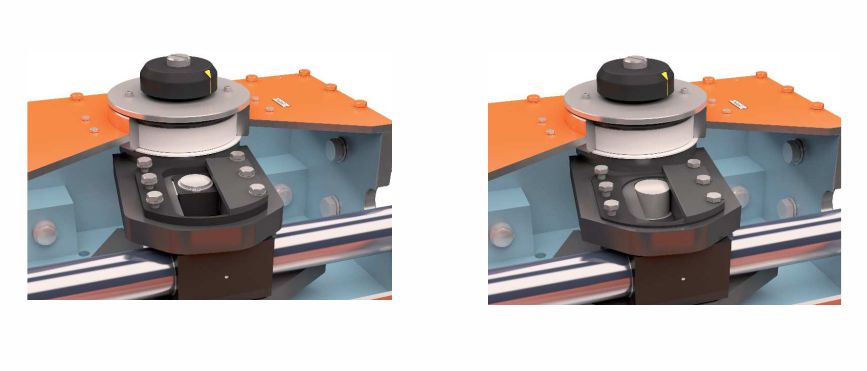

Symetryczne | skośne ramię jarzma:
Opcje mechanizmu Scotch Yoke umożliwiają lepsze dopasowanie i wyższą efektywność napędów.

Zakres temperatur pracy:
S - standardowa:  -40°C ÷ +80°C
H - wysokotemperaturowa:  -15°C ÷ +150°C
L - niskotemperaturowa:  -60°C ÷ +80°C

Medium sterujące:
Powietrze, azot, inne gazy (także wybuchowe - wersje specjalne dostępne na zapytanie), olej hydrauliczny.

Ciśnienie pracy (dla napędów std):
Pneumatyczne: do 10 bar (wyższe ciśnienie dostępne na zapytanie).
Hydrauliczne: do 207 bar.

Moment obrotowy:
Wersja dwustronnego działania: do 100 000 Nm.
Wersja jednostronnego działania: do 60 000 Nm.

Dostępne moduły zasilania:



Moduł pneumatyczny bez szpilek ściągających   |    Moduł pneumatyczny ze szpilkami ściągającymi   |       Moduł hydrauliczny.


Najwyższa jakość potwierdzona testami:
Napędy AT-HD zaprojektowane i przetestowane zgodnie z najnowszymi wymogami międzynarodowego przemysłu. Specjalne właściwości techniczne i klasa materiałów są zintegrowane w jednej linii produktowej, by mogła wytrzymać najcięższe warunki pracy. Air Torque słynie z know-how, niezawodności i ogromnego doświadczenia w automatyzacji zaworów. W fabryce we Włoszech wykonano szereg testów, by zagwarantować zgodność jakości oraz niezawodności napędów AT-HD z dokumentacją techniczną i jakościową.

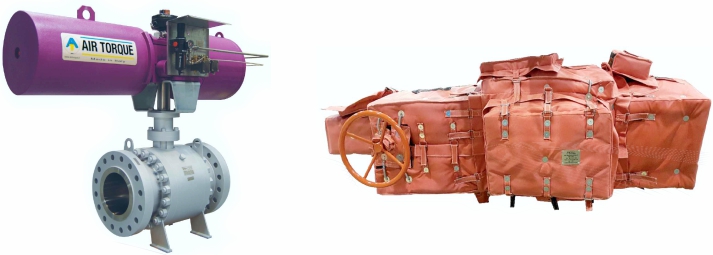

Napędy AT HD są zaprojektowane do najbardziej wymagających aplikacji i są dostępne w różnych wersjach:

  • szybkiego działania z systemem QD
  • z dedykowanym przyłączem pod zawór
  • z awaryjnym zamknięciem
  • z częściowym skokiem

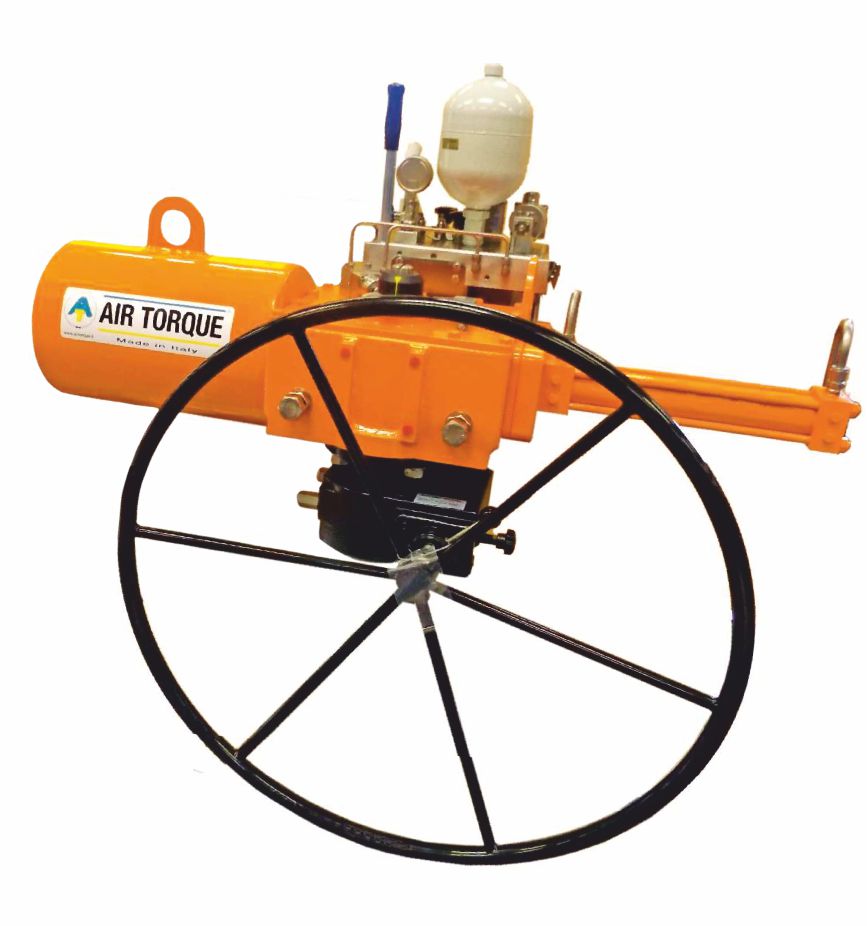

  • z różnymi opcjami paneli kontrolnych i zestawów systemów sterowania
  • pod kompletne jednostki sterujące (HIPPS)
  • rozwiązania ognioodporne dla branży gazowej, paliwowej, petrochemicznej







Jesteśmy przedstawicielem firmy Air Torque w Polsce. Od wielu lat specjalizujemy się w doborze jednostek
napędów dla wymagających aplikacji. Jeśli chcesz uzyskać więcej informacji:
