Zawory sterujące montowanie na przyłączach NAMUR dedykowane do sterowania pneumatycznymi napędami obrotowymi.

Kompaktowe zawory sterujące NAMUR, sterowane pilotem, przeznaczone są głównie do segmentu downstream. Zawory o budowie tłoczkowej dostępne są w wersjach z suwakiem (spool designe) lub tłoczkiem grzybkowym (poppet designe). Wyposażone są w gwintowane przyłącza z możliwością podłączenia rur w standardzie NAMUR. Zawory dostępne w klasie ochrony IP65, w wykonaniach przeciwwybuchowych do stref 2,1 i 0.

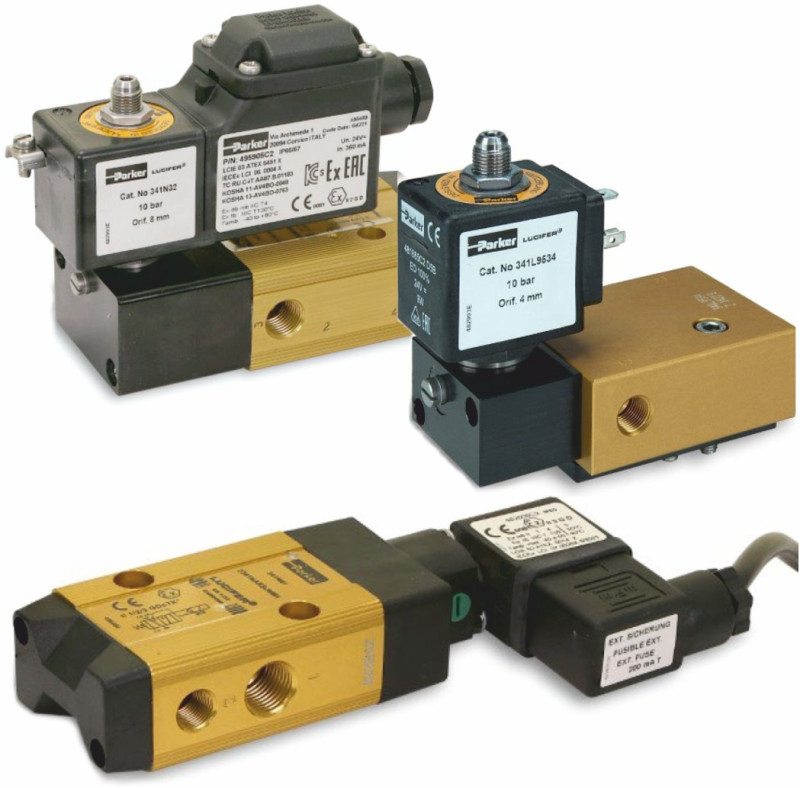

ZAWORY Z SUWAKIEM SPOOL DESIGNE | SERIA N/P
  • możliwość zmiany: 3/2 i 5/2 w jednym produkcie
  • przyłącza: NAMUR lub montaż na rurkach
  • gwinty G1/4” i G1/2”
  • ciśnienie 2, 10 bar
  • otwór 4 mm (N01) / 7 mm (N03 i N05) / 8 mm (N02) / 12 mm (N04)
  • przepływ 600 l/min (N01) / 1250 l/min  (N03 i N05) / 1400 l/min (N02) / 30000l/min (N04)
  • temperatury pracy: od -25°C | opcjonalnie -40°C (N01/N02) | od 20°C (N03/N05/N04)
  • pełny zakres ATEX (w tym strefa 0-20, cewki IS)
  • długa żywotność > 5 milionów przesterowań (N03 / N05 / N04)

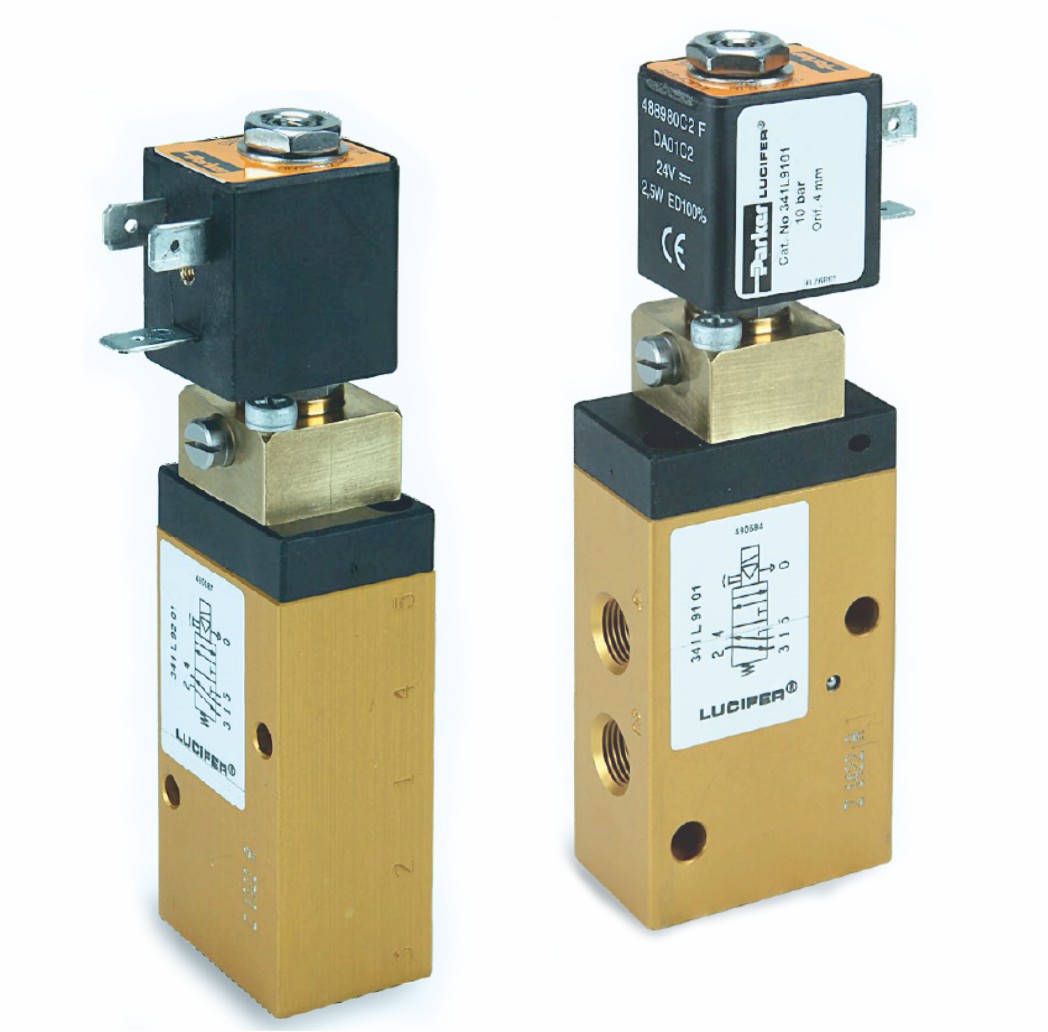

ZAWORY Z TŁOCZKIEM GRZYBKOWYM POPPET DESIGNE | SERIA L

  • możliwość zmiany: 3/2 i 5/2 w jednym produkcie
  • przyłącza: NAMUR lub montaż na rurkach oraz płycie przyłączeniowej
  • gwinty G1/8” i G1/4”
  • ciśnienie od 1 do 10 barów (2 bary dla wersji niskotemperaturowej)
  • otwór 4 mm
  • przepływ 400l/min
  • standardowa temperatura: -10°C,  opcjonalnie -25°C
  • pełny zakres ATEX (w tym strefa 0-20, cewki IS)
  • długa żywotność, szybki czas reakcji
  • certyfikat SIL



Zawory sterujące NAMUR bezpośredniego działania o konstrukcji grzybkowej są przeznaczone przede wszystkim dla segmentu UP i midstream. Wersja zaworów A30 o specjalnej budowie grzybka pozwala na wysokie przepływy przy minimalnych poziomach mocy.

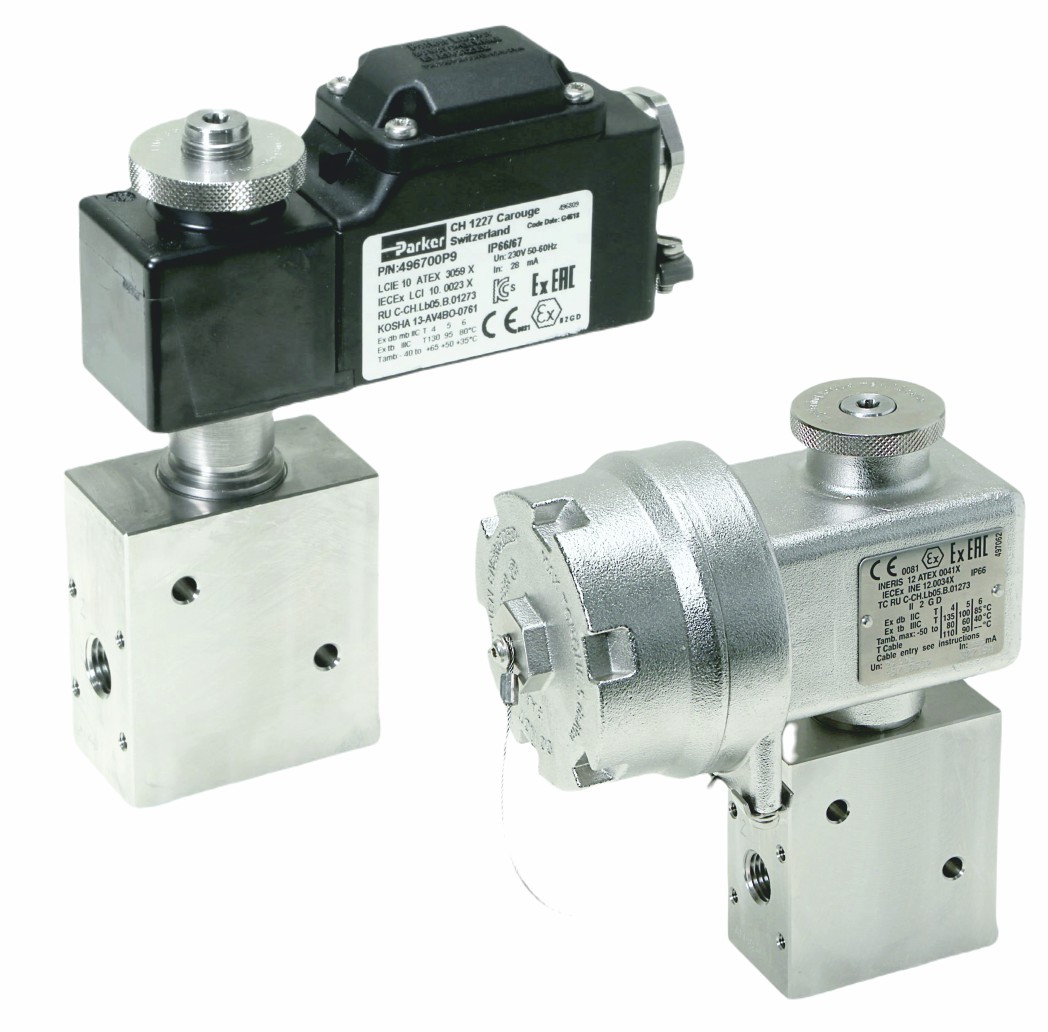

ZAWORY NAMUR | SERIA X

  • zawór bezpośredniego działania
  • otwór 6.0 mm, MOPD 12 bar
  • korpus ze stali nierdzewnej 316L z cert. 3.1B
  • dostępny w wersji IS do strefy 0-20
  • dostępny w wersji z ręcznym przesterowaniem i restem
  • montaż na rurze lub interfejs NAMUR
  • temperatura pracy: -40°C
  • łatwy montaż lub demontaż cewki
  • cewka umożliwia odwracalne położenie w górę lub w dół
    gwintowanego wejścia kablowego 1/2" NPT
    z możliwością obrotu o 360°
  • zgodny z SIL3

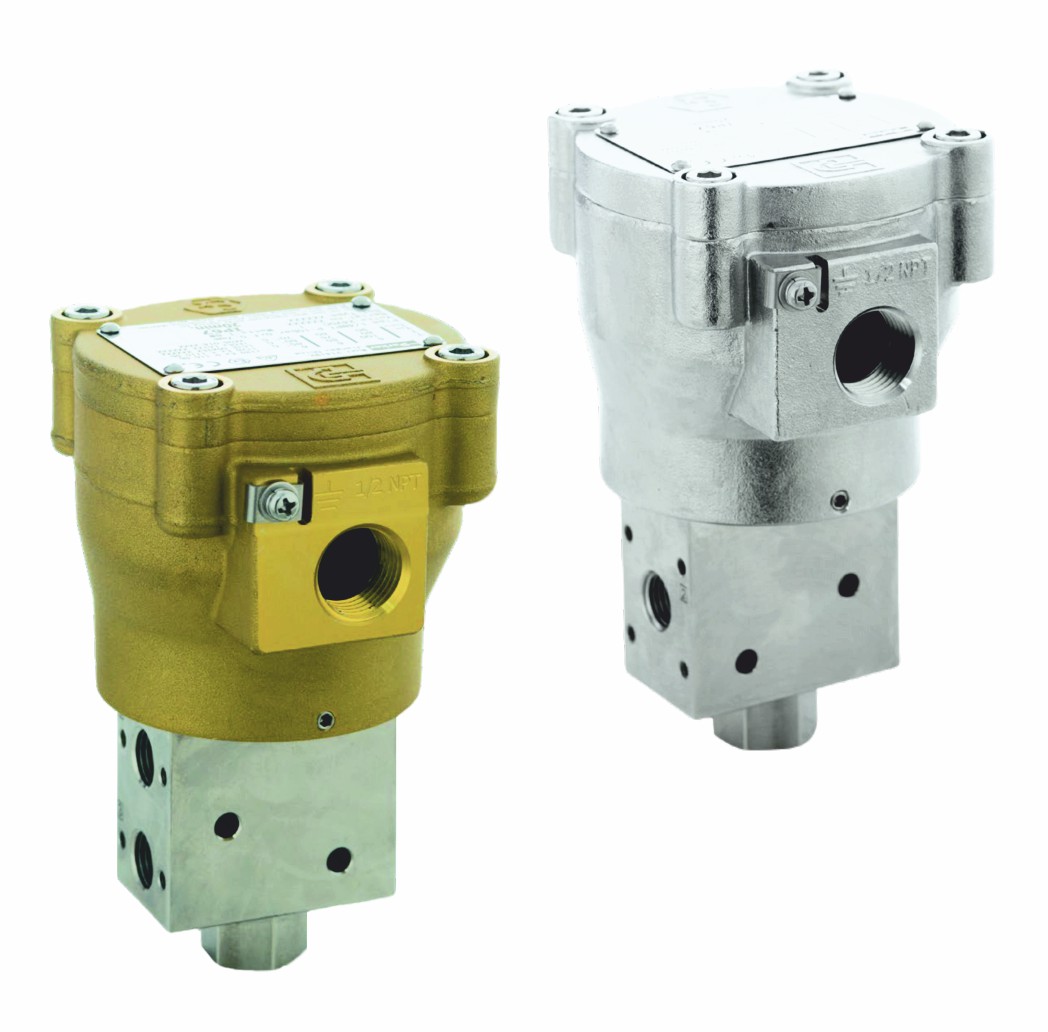

ZAWORY NAMUR | SERIA A30

  • zawory elektromagnetyczne bezpośredniego działania, otwór 5.7 mm, MOPD 10 bar
  • korpus ze stali nierdzewnej 316L z certyfikatem 3.1B
  • cewki ognioodporne - zabezpieczenie Atex „d”

           - dla strefy 1/21
           - II 2G Ex dbIIC T6…T4 Gb,
           - II 2D Ex tb IIIC T80°C…T130°C Db

  • IEC/EN 61508 Bezpieczeństwo funkcjonalne i zgodność z SIL-3
  • cewki dostępne w wersji z aluminium i stali nierdzewnej AISI316
  • dedykowane wykonanie dla zredukowanej mocy  (3.2W - 3.6W) lub małej mocy (1.8W)
  • wykonanie dedykowane do ekstremalnie niskich temperatur otoczenia (-45°C)
  • diody tłumiące napięcie szczytowe w standardzie w wykonaniach DC
  • bardziej kompaktowa konstrukcja i mniej miejsca na montaż
