Dane techniczne
Złączka mosiężna prosta z pierścieniem zaciskowym - gwint zewn. BSPT 0101
Medium: sprężone powietrze, woda, oleje, paliwa, płyny chemiczne, środki dezynfekcyjne
Materiał: mosiądz, polimer
Temperatura pracy: -60°C ÷ +250°C
Ciśnienie robocze: 99%próżni ÷ 550bar
Zalety złączy mosiężnych z pierścieniem zaciskowym Parker Legris:
- dedykowane do aplikacji pneumatycznych i hydraulicznych - do połączeń rur i węży metalowych, stalowych, polimerowych, gumowych *
- kompatybilne z wieloma płynami przemysłowymi
- doskonałe metalowe uszczelnienie gwarantuje maksymalną żywotność
- wysoka wytrzymałość mosiądzu gwarantuje niezawodność mechaniczną złączy
* nie jest wskazane używanie złączy do przewodów poliamidowych <14mm
Jak zamawiać
Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce
Kontakt z inżynieremKatalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

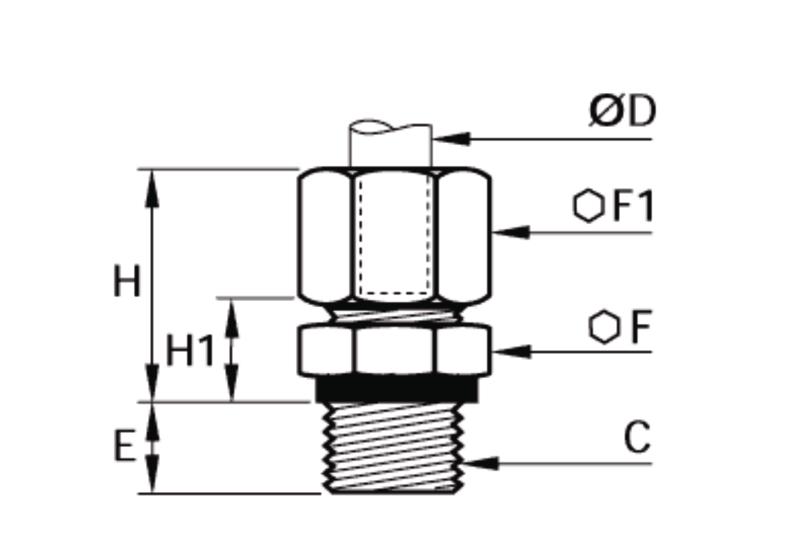

Lp. | Kod produktu | D mm | C | E mm | F mm | F1 mm | H max mm | H1 mm | Dostępność | Koszyk |
1 | 0101 04 19 | 4 | M5x0,8 | 5 | 10 | 10 | 16,5 | 8 | | |
2 | 0101 04 10 | 4 | G1/8 | 6,5 | 13 | 10 | 16,5 | 8 | | |
3 | 0101 05 10 | 5 | G1/8 | 6,5 | 13 | 12 | 17,5 | 8,5 | | |
4 | 0101 06 10 | 6 | G1/8 | 6,5 | 13 | 13 | 18 | 8,5 | | |
5 | 0101 06 13 | 6 | G1/4 | 8 | 17 | 13 | 18 | 9,5 | | |
6 | 0101 08 10 | 8 | G1/8 | 6,5 | 13 | 14 | 19 | 8,5 | | |
7 | 0101 08 13 | 8 | G1/4 | 8 | 17 | 14 | 19,5 | 9 | | |
8 | 0101 08 17 | 8 | G3/8 | 11 | 22 | 14 | 20 | 10,5 | | |
9 | 0101 10 13 | 10 | G1/4 | 8 | 17 | 19 | 24 | 11 | | |
10 | 0101 10 17 | 10 | G3/8 | 11 | 22 | 19 | 24 | 11,5 | | |
11 | 0101 12 13 | 12 | G1/4 | 8 | 19 | 22 | 24 | 11 | | |
12 | 0101 12 17 | 12 | G3/8 | 11 | 22 | 22 | 24 | 11,5 | | |
13 | 0101 12 21 | 12 | G1/2 | 12 | 27 | 22 | 24 | 12 | | |
14 | 0101 14 17 | 14 | G3/8 | 11 | 22 | 24 | 25 | 10,5 | | |
15 | 0101 14 21 | 14 | G1/2 | 12 | 27 | 24 | 25 | 11 | | |
16 | 0101 15 17 | 15 | G3/8 | 11 | 22 | 24 | 25 | 10,5 | | |
17 | 0101 15 21 | 15 | G1/2 | 12 | 27 | 24 | 25 | 11 | | |
18 | 0101 16 17 | 16 | G3/8 | 11 | 22 | 27 | 27 | 12 | | |
19 | 0101 16 21 | 16 | G1/2 | 12 | 27 | 27 | 27 | 12,5 | | |
20 | 0101 18 21 | 18 | G1/2 | 12 | 27 | 30 | 29,5 | 12,5 | | |
21 | 0101 18 27 | 18 | G3/4 | 13 | 32 | 30 | 29,5 | 13 | | |
22 | 0101 20 27 | 20 | G3/4 | 13 | 32 | 32 | 31 | 13 | | |
23 | 0101 22 27 | 22 | G3/4 | 13 | 32 | 36 | 32 | 13 | | |
24 | 0101 22 34 | 22 | G1 | 15 | 41 | 36 | 31 | 13,5 | | |
25 | 0101 25 27 | 25 | G3/4 | 13 | 36 | 41 | 35,5 | 13 | | |
26 | 0101 25 34 | 25 | G1 | 15 | 41 | 41 | 35,5 | 13 | | |
27 | 0101 28 34 | 28 | G1 | 15 | 41 | 42 | 35,5 | 13,5 | | |
