Dane techniczne
Złączka mosiężna prosta z pierścieniem zaciskowym - gwint zewn. BSPP 0101..39
Medium: sprężone powietrze, woda, oleje, paliwa, płyny chemiczne, środki dezynfekcyjne
Materiał: mosiądz, stal ocynkowana, NBR
Temperatura pracy: -60°C ÷ +250°C
Ciśnienie robocze: 99%próżni ÷ 550bar
Zalety złączy mosiężnych z pierścieniem zaciskowym Parker Legris:
- dedykowane do aplikacji pneumatycznych i hydraulicznych - do połączeń rur i węży metalowych, stalowych, polimerowych, gumowych *
- kompatybilne z wieloma płynami przemysłowymi
- doskonałe metalowe uszczelnienie gwarantuje maksymalną żywotność
- wysoka wytrzymałość mosiądzu gwarantuje niezawodność mechaniczną złączy
* nie jest wskazane używanie złączy do przewodów poliamidowych <14mm
Jak zamawiać
Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce
Kontakt z inżynieremKatalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

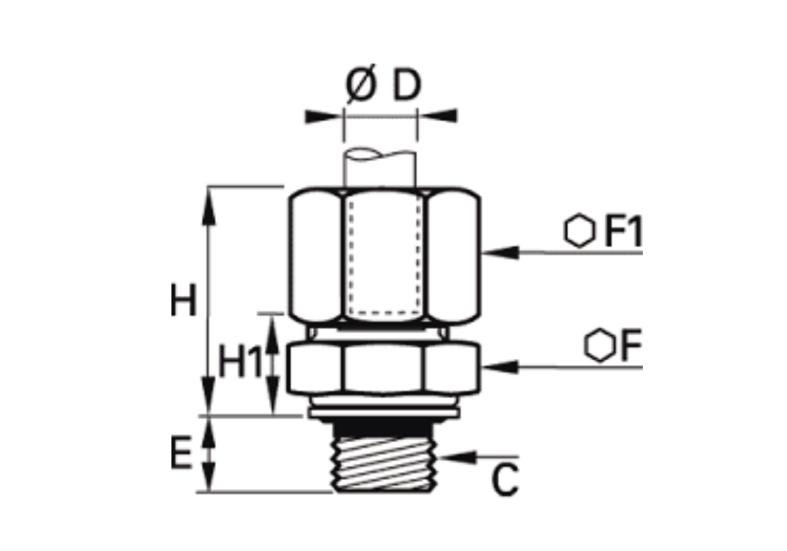

Lp. | Kod produktu | D mm | C | E mm | F mm | F1 mm | H max mm | H1 mm | Dostępność | Koszyk |
1 | 0101 04 10 39 | 4 | G1/8 | 5,5 | 13 | 10 | 17,5 | 9 | | |
2 | 0101 05 10 39 | 5 | G1/8 | 5,5 | 13 | 12 | 18,5 | 9,5 | | |
3 | 0101 06 10 39 | 6 | G1/8 | 5,5 | 13 | 13 | 19 | 9,5 | | |
4 | 0101 06 13 39 | 6 | G1/4 | 7 | 17 | 13 | 19 | 10,5 | | |
5 | 0101 08 10 39 | 8 | G1/8 | 5,5 | 13 | 14 | 20 | 9,5 | | |
6 | 0101 08 13 39 | 8 | G1/4 | 7 | 17 | 14 | 20,5 | 10 | | |
7 | 0101 08 17 39 | 8 | G3/8 | 9,5 | 22 | 14 | 21,5 | 12 | | |
8 | 0101 10 13 39 | 10 | G1/4 | 7 | 17 | 19 | 25 | 12 | | |
9 | 0101 10 17 39 | 10 | G3/8 | 9,5 | 22 | 19 | 25,5 | 13 | | |
10 | 0101 12 13 39 | 12 | G1/4 | 7 | 19 | 22 | 25 | 12 | | |
11 | 0101 12 17 39 | 12 | G3/8 | 9,5 | 22 | 22 | 25 | 13 | | |
12 | 0101 12 21 39 | 12 | G1/2 | 10,5 | 27 | 22 | 25 | 13,5 | | |
13 | 0101 14 17 39 | 14 | G3/8 | 9,5 | 22 | 24 | 26,5 | 12 | | |
14 | 0101 14 21 39 | 14 | G1/2 | 10,5 | 27 | 24 | 26,5 | 12,5 | | |
15 | 0101 15 17 39 | 15 | G3/8 | 9,5 | 22 | 24 | 26,5 | 12 | | |
16 | 0101 15 21 39 | 15 | G1/2 | 10,5 | 27 | 24 | 26,5 | 12,5 | | |
17 | 0101 16 17 39 | 16 | G3/8 | 9,5 | 22 | 27 | 28,5 | 13,5 | | |
18 | 0101 16 21 39 | 16 | G1/2 | 10,5 | 27 | 27 | 28,5 | 14 | | |
19 | 0101 18 21 39 | 18 | G1/2 | 10,5 | 27 | 30 | 31 | 14 | | |
20 | 0101 18 27 39 | 18 | G3/4 | 11,5 | 32 | 30 | 31 | 14,5 | | |
21 | 0101 20 27 39 | 20 | G3/4 | 11,5 | 32 | 32 | 32,5 | 14,5 | | |
22 | 0101 22 27 39 | 22 | G3/4 | 11,5 | 32 | 36 | 32,5 | 14,5 | | |
23 | 0101 22 34 39 | 22 | G1 | 13 | 41 | 36 | 33 | 15,5 | | |
24 | 0101 25 34 39 | 25 | G1 | 13 | 41 | 41 | 37,5 | 15,5 | | |
25 | 0101 28 34 39 | 28 | G1 | 13 | 41 | 42 | 37,5 | 15,5 | | |
