Dane techniczne
Złączka mosiężna prosta z pierścieniem zaciskowym - gwint zewn. metryczny 0101
Medium: sprężone powietrze, woda, oleje, paliwa, płyny chemiczne, środki dezynfekcyjne
Materiał: mosiądz
Temperatura pracy: -60°C ÷ +250°C
Ciśnienie robocze: 99%próżni ÷ 550bar
Zalety złączy mosiężnych z pierścieniem zaciskowym Parker Legris:
- dedykowane do aplikacji pneumatycznych i hydraulicznych - do połączeń rur i węży metalowych, stalowych, polimerowych, gumowych *
- kompatybilne z wieloma płynami przemysłowymi
- doskonałe metalowe uszczelnienie gwarantuje maksymalną żywotność
- wysoka wytrzymałość mosiądzu gwarantuje niezawodność mechaniczną złączy
* nie jest wskazane używanie złączy do przewodów poliamidowych <14mm
Jak zamawiać
Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce
Kontakt z inżynieremKatalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

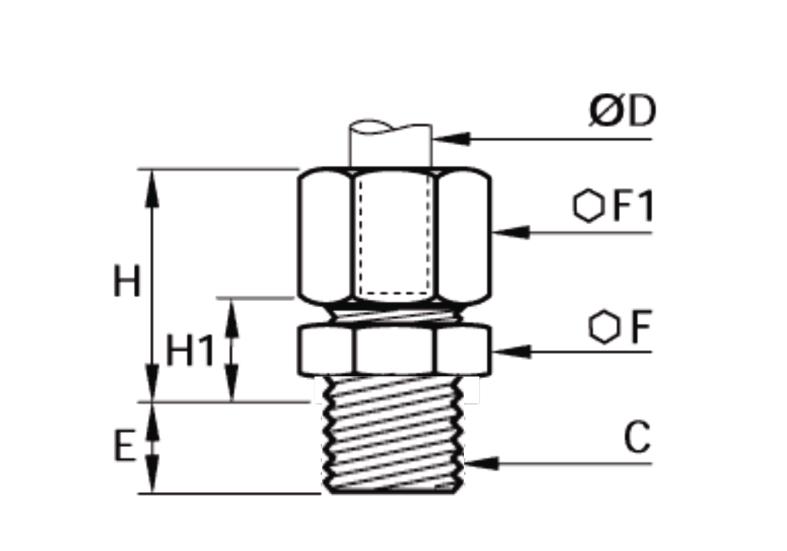

Lp. | Kod produktu | D mm | C | E mm | F mm | F1 mm | H max mm | H1 mm | Dostępność | Koszyk |
1 | 0101 04 55 | 4 | M7x1 | 6,5 | 10 | 10 | 16,5 | 7,5 | | |
2 | 0101 04 56 | 4 | M8x1 | 6,5 | 11 | 10 | 16,5 | 7,5 | | |
3 | 0101 05 56 | 5 | M8x1 | 6,5 | 11 | 12 | 17,5 | 8 | | |
4 | 0101 05 60 | 5 | M10x1 | 6,5 | 14 | 12 | 17,5 | 8,5 | | |
5 | 0101 06 60 | 6 | M10x1 | 6,5 | 14 | 13 | 18 | 8,5 | | |
6 | 0101 06 62 | 6 | M10x1.5 | 6,5 | 14 | 13 | 18 | 8,5 | | |
7 | 0101 08 65 | 8 | M12x1 | 8 | 17 | 14 | 19,5 | 9 | | |
8 | 0101 08 66 | 8 | M12x1.25 | 8 | 17 | 14 | 19,5 | 9 | | |
9 | 0101 08 68 | 8 | M13x1.25 | 8 | 17 | 14 | 19,5 | 9 | | |
10 | 0101 10 70 | 10 | M14x1.25 | 8 | 17 | 19 | 24 | 11 | | |
11 | 0101 10 71 | 10 | M14x1.5 | 8 | 17 | 19 | 24 | 11 | | |
12 | 0101 10 74 | 10 | M16x1.25 | 9 | 19 | 19 | 24 | 11 | | |
13 | 0101 10 75 | 10 | M16x1.5 | 9 | 19 | 19 | 24 | 11 | | |
14 | 0101 10 78 | 10 | M18x1.5 | 9 | 22 | 19 | 24 | 11,5 | | |
15 | 0101 12 74 | 12 | M16x1.25 | 9 | 19 | 22 | 24 | 11 | | |
16 | 0101 12 75 | 12 | M16x1.5 | 9 | 19 | 22 | 24 | 11 | | |
17 | 0101 12 78 | 12 | M18x1.5 | 9 | 22 | 22 | 24 | 11,5 | | |
18 | 0101 14 78 | 14 | M18x1.5 | 9 | 22 | 24 | 25 | 10,5 | | |
19 | 0101 14 80 | 14 | M20x1.5 | 10 | 24 | 24 | 25 | 11 | | |
20 | 0101 15 78 | 15 | M18x1.5 | 9 | 22 | 24 | 25 | 10,5 | | |
21 | 0101 16 80 | 16 | M20x1.5 | 10 | 24 | 27 | 27 | 12,5 | | |
22 | 0101 16 82 | 16 | M22x1.5 | 10 | 27 | 27 | 27 | 12,5 | | |
23 | 0101 18 82 | 18 | M22x1.5 | 10 | 27 | 30 | 29,5 | 12,5 | | |
24 | 0101 18 83 | 18 | M24x1.5 | 11 | 30 | 30 | 29,5 | 13 | | |
