Dane techniczne
Trójnik L mosiężny z pierścieniem zaciskowym - gwint zewn. BSPT 0103
Medium: sprężone powietrze, woda, oleje, paliwa, płyny chemiczne, środki dezynfekcyjne
Materiał: mosiądz
Temperatura pracy: -60°C ÷ +250°C
Ciśnienie robocze: 99%próżni ÷ 550bar
Zalety złączy mosiężnych z pierścieniem zaciskowym Parker Legris:
- dedykowane do aplikacji pneumatycznych i hydraulicznych - do połączeń rur i węży metalowych, stalowych, polimerowych, gumowych *
- kompatybilne z wieloma płynami przemysłowymi
- doskonałe metalowe uszczelnienie gwarantuje maksymalną żywotność
- wysoka wytrzymałość mosiądzu gwarantuje niezawodność mechaniczną złączy
* nie jest wskazane używanie złączy do przewodów poliamidowych <14mm
Jak zamawiać
Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce
Kontakt z inżynieremKatalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

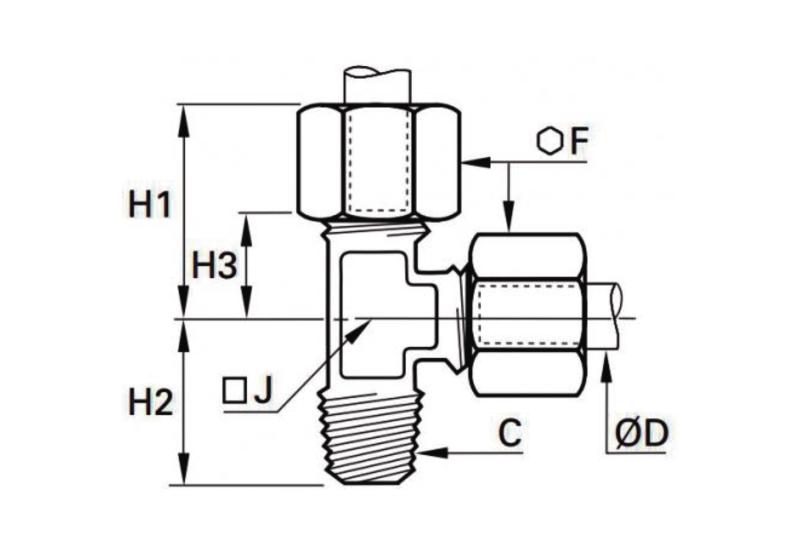

Lp. | Kod produktu | D mm | C | F mm | H max mm | H1 mm | H2 mm | J mm | Dostępność | Koszyk |
1 | 0103 04 10 | 4 | R1/8 | 10 | 19 | 17 | 9,5 | 8 | | |
2 | 0103 05 10 | 5 | R1/8 | 12 | 21 | 17,5 | 11 | 8 | | |
3 | 0103 06 10 | 6 | R1/8 | 13 | 22 | 18 | 11 | 8 | | |
4 | 0103 06 13 | 6 | R1/4 | 13 | 27 | 21,5 | 16 | 10 | | |
5 | 0103 08 10 | 8 | R1/8 | 14 | 28 | 18,5 | 15 | 10 | | |
6 | 0103 08 13 | 8 | R1/4 | 14 | 28 | 22 | 15 | 10 | | |
7 | 0103 08 17 | 8 | R3/8 | 14 | 28 | 24 | 15 | 12 | | |
8 | 0103 10 13 | 10 | R1/4 | 19 | 30 | 25 | 14,5 | 12 | | |
9 | 0103 10 17 | 10 | R3/8 | 19 | 30 | 25,5 | 14,5 | 12 | | |
10 | 0103 12 13 | 12 | R1/4 | 22 | 30 | 26 | 15 | 15 | | |
11 | 0103 12 17 | 12 | R3/8 | 22 | 30 | 27 | 15 | 15 | | |
12 | 0103 14 17 | 14 | R3/8 | 24 | 35 | 30 | 18 | 19 | | |
13 | 0103 14 21 | 14 | R1/2 | 24 | 35 | 32 | 18 | 19 | | |
14 | 0103 15 17 | 15 | R3/8 | 24 | 35 | 30 | 18 | 19 | | |
15 | 0103 15 21 | 15 | R1/2 | 24 | 35 | 32 | 18 | 19 | | |
16 | 0103 16 17 | 16 | R3/8 | 27 | 39 | 30 | 21 | 19 | | |
17 | 0103 16 21 | 16 | R1/2 | 27 | 39 | 33,5 | 21 | 19 | | |
18 | 0103 18 21 | 18 | R1/2 | 30 | 41 | 35,5 | 21,5 | 23 | | |
19 | 0103 18 27 | 18 | R3/4 | 30 | 41 | 36,5 | 21,5 | 23 | | |
20 | 0103 20 27 | 20 | R3/4 | 32 | 42 | 38 | 21,5 | 23 | | |
21 | 0103 22 27 | 22 | R3/4 | 36 | 50 | 40 | 29 | 27 | | |
