Dane techniczne
Złączka mosiężna kątowa z pierścieniem zaciskowym - gwint zewn. BSPP 0118
Medium: sprężone powietrze, woda, oleje, paliwa, płyny chemiczne, środki dezynfekcyjne
Materiał: mosiądz, polimer
Temperatura pracy: -60°C ÷ +250°C
Ciśnienie robocze: 99%próżni ÷ 550bar
Zalety złączy mosiężnych z pierścieniem zaciskowym Parker Legris:
- dedykowane do aplikacji pneumatycznych i hydraulicznych - do połączeń rur i węży metalowych, stalowych, polimerowych, gumowych *
- kompatybilne z wieloma płynami przemysłowymi
- doskonałe metalowe uszczelnienie gwarantuje maksymalną żywotność
- wysoka wytrzymałość mosiądzu gwarantuje niezawodność mechaniczną złączy
* nie jest wskazane używanie złączy do przewodów poliamidowych <14mm
Jak zamawiać
Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce
Kontakt z inżynieremKatalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

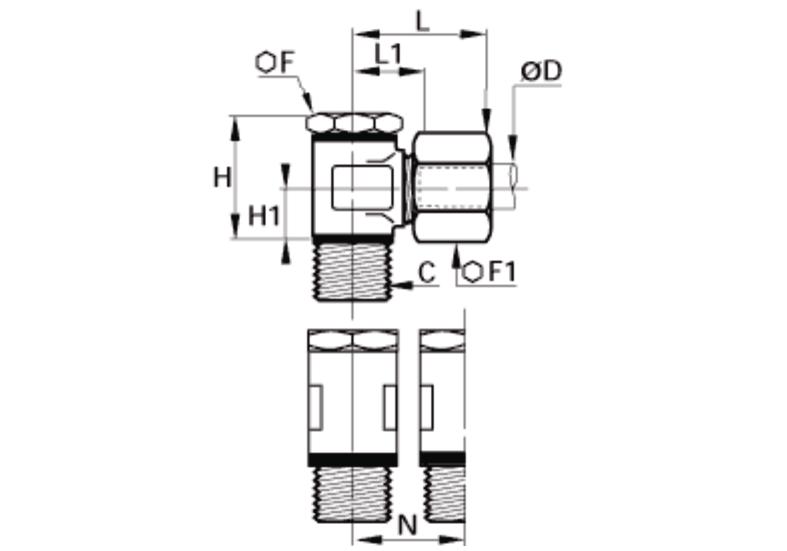

| Lp. | Kod produktu | D mm | C | F mm | F1 mm | H mm | H1 mm | L max mm | L1 mm | N mm | Dostępność | Koszyk |
| 1 | 0118 04 10 | 4 | G1/8 | 14 | 10 | 24 | 9,5 | 24 | 14,5 | 17,5 |  | |
| 2 | 0118 05 10 | 5 | G1/8 | 14 | 12 | 24 | 9,5 | 25 | 14,5 | 17,5 | | |
| 3 | 0118 05 13 | 5 | G1/4 | 17 | 12 | 25 | 10 | 26 | 16 | 21 | | |
| 4 | 0118 06 10 | 6 | G1/8 | 14 | 13 | 24 | 9,5 | 25 | 14,5 | 17,5 | | |
| 5 | 0118 06 13 | 6 | G1/4 | 17 | 13 | 25 | 10 | 26 | 16 | 21 | | |
| 6 | 0118 08 10 | 8 | G1/8 | 14 | 14 | 24 | 9,5 | 28 | 15,5 | 17,5 |  | |
| 7 | 0118 08 13 | 8 | G1/4 | 17 | 14 | 25 | 10 | 28 | 15,5 | 21 | | |
| 8 | 0118 08 17 | 8 | G3/8 | 22 | 14 | 32 | 13 | 30 | 18 | 26,5 | | |
| 9 | 0118 10 13 | 10 | G1/4 | 17 | 19 | 31 | 13 | 34 | 19 | 23 | | |
| 10 | 0118 10 17 | 10 | G3/8 | 22 | 19 | 32 | 13 | 34 | 19 | 26,5 | | |
| 11 | 0118 12 13 | 12 | G1/4 | 17 | 22 | 34 | 14,5 | 34 | 19 | 23 | | |
| 12 | 0118 12 17 | 12 | G3/8 | 22 | 22 | 35 | 14,5 | 34 | 19 | 26,5 | | |
| 13 | 0118 14 13 | 14 | G1/4 | 17 | 24 | 37 | 16 | 37 | 20,5 | 28 | | |
| 14 | 0118 14 17 | 14 | G3/8 | 22 | 24 | 38 | 16 | 37 | 20,5 | 28 | | |
| 15 | 0118 14 21 | 14 | G1/2 | 27 | 24 | 40 | 16 | 38 | 20,5 | 32,5 | | |
| 16 | 0118 15 17 | 15 | G3/8 | 22 | 24 | 38 | 16 | 37 | 20,5 | 28 | | |
| 17 | 0118 15 21 | 15 | G1/2 | 27 | 24 | 40 | 16 | 38 | 20,5 | 32,5 | | |
| 18 | 0118 16 21 | 16 | G1/2 | 27 | 27 | 42 | 16 | 38 | 21 | 32,5 | | |
| 19 | 0118 18 21 | 18 | G1/2 | 27 | 30 | 46 | 19,5 | 43 | 24,5 | 36 | | |
| 20 | 0118 20 27 | 20 | G3/4 | 32 | 32 | 49 | 20 | 44 | 24,5 | 39 | | |
| 21 | 0118 22 27 | 22 | G3/4 | 32 | 36 | 53 | 22 | 45 | 24,5 | 39 | | |
