Dane techniczne
Trójnik T mosiężny z pierścieniem zaciskowym - gwint zewn. BSPP 0119..39
Medium: sprężone powietrze, woda, oleje, paliwa, płyny chemiczne, środki dezynfekcyjne
Materiał: mosiądz, stal ocynkowana, NBR
Temperatura pracy: -60°C ÷ +250°C
Ciśnienie robocze: 99%próżni ÷ 550bar
Zalety złączy mosiężnych z pierścieniem zaciskowym Parker Legris:
- dedykowane do aplikacji pneumatycznych i hydraulicznych - do połączeń rur i węży metalowych, stalowych, polimerowych, gumowych *
- kompatybilne z wieloma płynami przemysłowymi
- doskonałe metalowe uszczelnienie gwarantuje maksymalną żywotność
- wysoka wytrzymałość mosiądzu gwarantuje niezawodność mechaniczną złączy
* nie jest wskazane używanie złączy do przewodów poliamidowych <14mm
Jak zamawiać
Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce
Kontakt z inżynieremKatalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

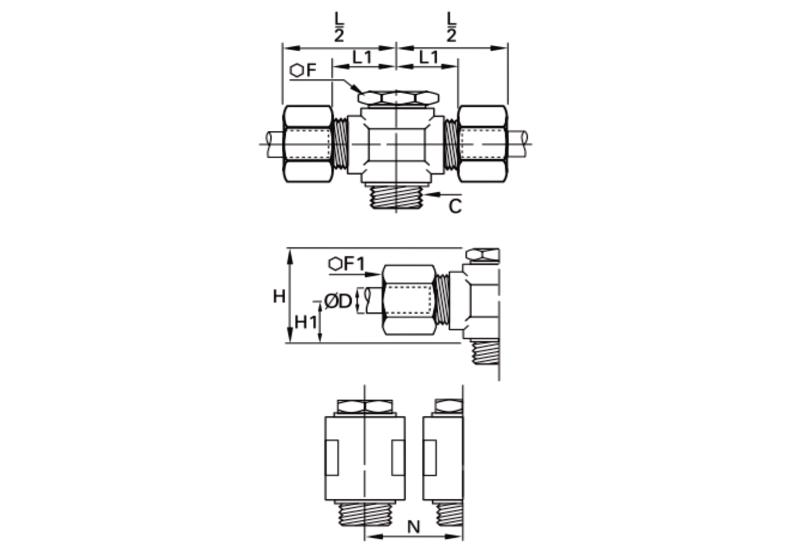

| Lp. | Kod produktu | D mm | C | F mm | F1 mm | H mm | H1 mm | L1 mm | L/2 mm | N mm | Dostępność | Koszyk |
| 1 | 0119 04 10 39 | 4 | G1/8 | 14 | 10 | 23 | 9,5 | 14,5 | 24 | 17,5 |  | |
| 2 | 0119 05 10 39 | 5 | G1/8 | 14 | 12 | 23 | 9,5 | 14,5 | 25 | 17,5 | | |
| 3 | 0119 05 13 39 | 5 | G1/4 | 17 | 12 | 24 | 10 | 12,6 | 26 | 21 | | |
| 4 | 0119 06 10 39 | 6 | G1/8 | 14 | 13 | 23 | 9,5 | 14,5 | 25 | 17,5 | | |
| 5 | 0119 06 13 39 | 6 | G1/4 | 17 | 13 | 24 | 10 | 16 | 26 | 21 | | |
| 6 | 0119 08 10 39 | 8 | G1/8 | 14 | 14 | 23 | 9,5 | 15,5 | 28 | 17,5 | | |
| 7 | 0119 08 13 39 | 8 | G1/4 | 17 | 14 | 24 | 10 | 15,5 | 28 | 21 | | |
| 8 | 0119 08 17 39 | 8 | G3/8 | 22 | 14 | 31,5 | 13,5 | 18 | 30 | 26,5 | | |
| 9 | 0119 10 13 39 | 10 | G1/4 | 17 | 19 | 30 | 13 | 19 | 34 | 23 | | |
| 10 | 0119 10 17 39 | 10 | G3/8 | 22 | 19 | 31,5 | 13,5 | 19 | 34 | 26,5 | | |
| 11 | 0119 12 13 39 | 12 | G1/4 | 17 | 22 | 33 | 14,5 | 19 | 34 | 23 | | |
| 12 | 0119 14 13 39 | 14 | G1/4 | 17 | 24 | 36 | 16 | 20,5 | 37 | 28 | | |
| 13 | 0119 14 17 39 | 14 | G3/8 | 22 | 24 | 37,5 | 16,5 | 20,5 | 37 | 28 | | |
| 14 | 0119 14 21 39 | 14 | G1/2 | 27 | 24 | 39 | 16,5 | 20,5 | 38 | 32,5 | | |
| 15 | 0119 15 17 39 | 15 | G3/8 | 22 | 24 | 37,5 | 16,5 | 20,5 | 37 | 28 | | |
| 16 | 0119 15 21 39 | 15 | G1/2 | 27 | 24 | 40 | 16,5 | 20,5 | 38 | 32,5 | | |
| 17 | 0119 18 21 39 | 18 | G1/2 | 27 | 30 | 47 | 20 | 24,5 | 43 | 36 | | |
| 18 | 0119 20 27 39 | 20 | G3/4 | 32 | 32 | 50 | 20,5 | 24,5 | 44 | 39 | | |
| 19 | 0119 22 27 39 | 22 | G3/4 | 32 | 36 | 54 | 22,5 | 24,5 | 45 | 39 | | |
