Dane techniczne

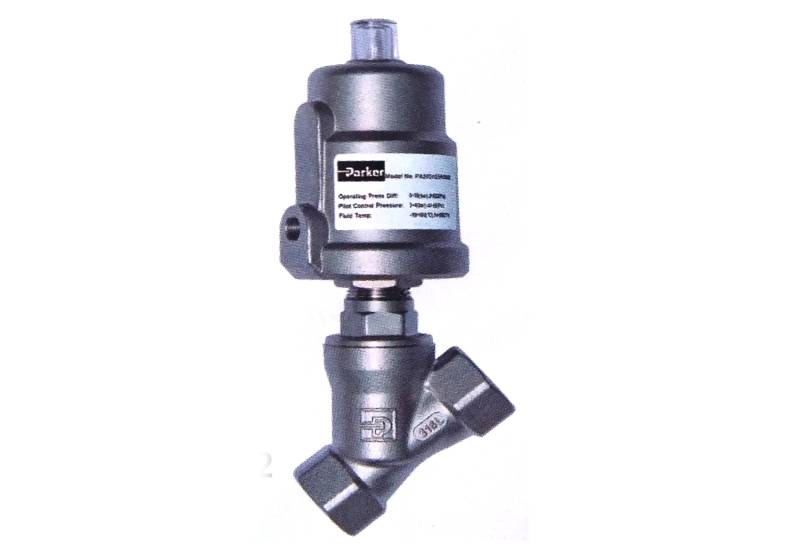

Zawory skośne kątowe PA sterowane pneumatycznymi siłownikami jednostronnego działania przeznaczone są do pracy z agresywnymi mediami i ich zawiesinami, do temperatury 180°C i ciśnienia roboczego 16 bar.
Zalety:
- zwarta budowa i wysoka wydajność przepływu
- wizualny wskaźnik pozycji zaworu
- do pracy z mediami w zakresie temperatur: 0°C ÷ +180°C
- korpusy i elementy wewnętrzne zaworu wykonane są ze stali kwasoodpornej AISI304 i AISI316L
- siłowniki wykonane ze stali nierdzewnej AISI 304 o bardzo długiej żywotności
- zawory wykonane i znakowane zgodnie z dyrektywą ciśnieniową 97/23/WE
- możliwość montażu zaworu w dowolnej pozycji pracy
- 100% szczelności po odcięciu
- w standardzie zawory zgodne z dyrektywą ATEX 94/9/EC do pracy w strefie 2/22
Zawory są stosowanie w procesach przemysłowych:
- przemysł spożywczy
- przemysł farmaceutyczny i kosmetyczny
- przemysł chemiczny
- sterowanie przepływem agresywnych mediów
- aplikacje wodne: papiernie, kopalnie, cementownie i betoniarnie
- systemy chłodzenia na wtryskarkach
- sterylizatory i dystrybucja pary
- przemysł tekstylny
- pralnie przemysłowe
- wymienniki ciepła
- osuszacze powietrza
Jak zamawiać
Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce
Kontakt z inżynieremKontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym
| Lp. | Kod produktu | Przył. | Ø mm | Siłownik mm | Uszczeln. | Przepływ Kv l/min | KV m3/h | C min bar | C max bar | T min °C | T max °C | C ster bar | Kier. przepł. | Dostępność | Koszyk |
| 1 | PA10C1G3R032S | 3/8" | 13 | 32 | PTFE | 78 | 4,7 | 0 | 16 | 0 | 180 | 4,5 ÷ 10 | nad gniazdem |  | |
| 2 | PA10C2G3R032S | 3/8" | 13 | 32 | PTFE | 78 | 4,7 | 0 | 6 | 0 | 180 | 5 ÷ 10 | pod gniazdem | | |
| 3 | PA10S1G3R050S | 3/8" * | 13 | 50 | PTFE | 78 | 4,7 | 0 | 16 | 0 | 180 | 3 ÷ 10 | nad gniazdem | | |
| 4 | PA10SAG3R050S | 3/8" * | 13 | 50 | PTFE | 78 | 4,7 | 0 | 16 | 0 | 180 | 4,5 ÷ 10 | pod gniazdem | | |
| 5 | PA15C1G4R032S | 1/2" | 13 | 32 | PTFE | 78 | 4,7 | 0 | 16 | 0 | 180 | 4,5 ÷ 10 | nad gniazdem | | |
| 6 | PA15C2G4R032S | 1/2" | 13 | 32 | PTFE | 78 | 4,7 | 0 | 6 | 0 | 180 | 5 ÷ 10 | pod gniazdem | | |
| 7 | PA15S1G4R040S | 1/2" * | 13 | 40 | PTFE | 78 | 4,7 | 0 | 16 | 0 | 180 | 4 ÷ 10 | nad gniazdem | | |
| 8 | PA15S1G4R050S | 1/2" * | 13 | 50 | PTFE | 78 | 4,7 | 0 | 16 | 0 | 180 | 3 ÷ 10 | nad gniazdem | | |
| 9 | PA15SAG4R050S | 1/2" * | 13 | 50 | PTFE | 78 | 4,7 | 0 | 16 | 0 | 180 | 4,5 ÷ 10 | pod gniazdem | | |
| 10 | PA20C1G5R032S | 3/4" | 15 | 32 | PTFE | 90 | 5,4 | 0 | 14 | 0 | 180 | 4,5 ÷ 10 | nad gniazdem | | |
| 11 | PA20C2G5R032S | 3/4" | 15 | 32 | PTFE | 90 | 5,4 | 0 | 4 | 0 | 180 | 5 ÷ 10 | pod gniazdem | | |
| 12 | PA20S1G5R050S | 3/4" * | 18 | 50 | PTFE | 150 | 9 | 0 | 16 | 0 | 180 | 3 ÷ 10 | nad gniazdem | | |
| 13 | PA20SAG5R050S | 3/4" * | 18 | 50 | PTFE | 150 | 9 | 0 | 10 | 0 | 180 | 4,5 ÷ 10 | pod gniazdem | | |
| 14 | PA25S1G6R050S | 1" * | 24 | 50 | PTFE | 267 | 16 | 0 | 16 | 0 | 180 | 3 ÷ 10 | nad gniazdem | | |
| 15 | PA25S1G6R063S | 1" * | 24 | 63 | PTFE | 267 | 16 | 0 | 16 | 0 | 180 | 3 ÷ 10 | nad gniazdem | | |
| 16 | PA25SAG6R063S | 1" * | 24 | 63 | PTFE | 267 | 16 | 0 | 8 | 0 | 180 | 4,5 ÷ 10 | pod gniazdem | | |
| 17 | PA32S1G7R063S | 1 1/4" * | 31 | 63 | PTFE | 400 | 24 | 0 | 16 | 0 | 180 | 3 ÷ 10 | nad gniazdem | | |
| 18 | PA32SAG7R080S | 1 1/4" * | 31 | 80 | PTFE | 400 | 24 | 0 | 11 | 0 | 180 | 4 ÷ 10 | pod gniazdem | | |
