Dane techniczne

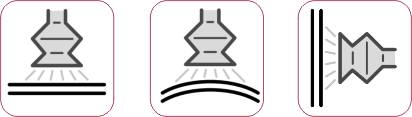

Uniwersalne ssawki płaskie serii U Ø5 ÷ 52 mm służą do mocowania prawie wszystkich materiałów o powierzchniach płaskich i gładkich oraz lekko pofałdowanych. Przyssawki próżniowe, ze względu na zakres wielkości oraz zwartą konstrukcję, są jednymi z najpopularniejszych ssawek na rynku. Mogą pracować w niskich i wysokich temperaturach oraz w różnym środowisku chemicznym. Ssawki serii U umożliwiają mocowanie przedmiotów w płaszczyźnie poziomej i pionowej.
Materiały:
- NBR - perbunan
- HNBR - perbunan modyfikowany
- SI - silikon
- NK - naturalny kauczuk
Przeznaczenie dla branży: metal | drewno | plastik | opakowania.
Przykładowy kod zamówieniowy: U 40-NBR
seria: U | średnica: 40mm | materiał: NBR
Łączniki do ssawek: łączniki wciskane typu N.
Ssawki można także zamówić w wersjach:
- Ssawka serii U z łącznikiem typu N, filtrem siatkowym i zaworem dotykowym.
Ssawki ze zmontowanym łącznikiem, dostępne są także w wersji z filtrem siatkowym i zaworem dotykowym. Zastosowany zawór dotykowy gwarantuje zachowanie szczelności układu, w przypadku gdy ssawka nie ma kontaktu z powierzchnią chwytanego przedmiotu.
Przykładowy kod zamówieniowy: U 30-NBR / ZG18-F-TV
seria: U | średnica: 30mm | materiał: NBR | łącznik: ZG18 | filtr siatkowy: F | zawór dotykowy: TV
Jak zamawiać
Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce
Kontakt z inżynieremKontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

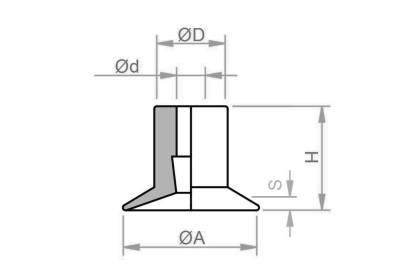

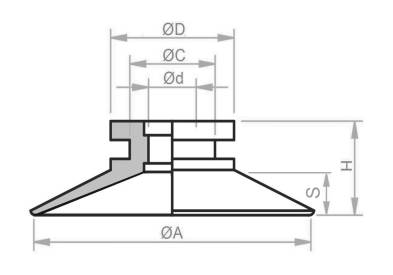

| Lp. | Kod produktu | ØA mm | Materiał | V cm3 | F N | Rmin mm | H mm | Ød mm | ØD mm | ØC mm | Skok mm | Waga g | Dostępność | Koszyk |
| 1 | U 4-NBR | 5 | perbunan | 0,03 | 0,9 | 3 | 6 | 2 | 4,5 | - | 0,5 | 0,1 |  | |
| 2 | U 4-SI | 5 | silikon | 0,03 | 0,9 | 3 | 6 | 2 | 4,5 | - | 0,5 | 0,1 | | |
| 3 | U 6-NBR | 7 | perbunan | 0,05 | 1,7 | 5 | 6,5 | 2 | 5 | - | 1 | 0,12 | | |
| 4 | U 6-SI | 7 | silikon | 0,05 | 1,7 | 5 | 6,5 | 2 | 5 | - | 1 | 0,12 | | |
| 5 | U 8-NBR | 9 | perbunan | 0,1 | 2,9 | 6 | 6,5 | 2 | 5 | - | 1,5 | 0,15 | | |
| 6 | U 8-SI | 9 | silikon | 0,1 | 2,9 | 6 | 6,5 | 2 | 5 | - | 1,5 | 0,15 | | |
| 7 | U 10-NBR | 11 | perbunan | 0,18 | 4,4 | 8 | 10,5 | 3,8 | 9 | - | 1 | 0,5 | | |
| 8 | U 10-SI | 11 | silikon | 0,18 | 4,4 | 8 | 10,5 | 3,8 | 9 | - | 1 | 0,5 | | |
| 9 | U 15-NBR | 16,5 | perbunan | 0,5 | 8,4 | 8 | 11,5 | 3,8 | 9 | - | 2 | 0,8 | | |
| 10 | U 15-SI | 16,5 | silikon | 0,5 | 8,4 | 8 | 11,5 | 3,8 | 9 | - | 2 | 0,8 | | |
| 11 | U 20-NBR | 22 | perbunan | 1 | 12 | 13 | 8 | 5 | 14,5 | 9,5 | 2,5 | 1,2 | | |
| 12 | U 20-SI | 22 | silikon | 1 | 12 | 13 | 8 | 5 | 14,5 | 9,5 | 2,5 | 1,2 | | |
| 13 | U 25-NBR | 27 | perbunan | 1,5 | 19 | 17 | 9 | 14,5 | 14,5 | 9,5 | 3,5 | 1,45 | | |
| 14 | U 25-SI | 27 | silikon | 1,5 | 19 | 17 | 9 | 14,5 | 14,5 | 9,5 | 3,5 | 1,45 | | |
| 15 | U 30-NBR | 32 | perbunan | 2 | 25 | 20 | 10,5 | 5 | 14,5 | 9,5 | 4,5 | 2,5 | | |
| 16 | U 30-SI | 32 | silikon | 2 | 25 | 20 | 10,5 | 5 | 14,5 | 9,5 | 4,5 | 2,5 | | |
| 17 | U 40-NBR | 42 | perbunan | 5,5 | 39 | 30 | 13,5 | 6,5 | 20 | 14 | 5 | 4,5 | | |
| 18 | U 40-SI | 42 | silikon | 5,5 | 39 | 30 | 13,5 | 6,5 | 20 | 14 | 5 | 4,5 | | |
| 19 | U 50-NBR | 52 | perbunan | 12 | 73 | 35 | 17,3 | 10,4 | 27,1 | 18,5 | 6,5 | 10,5 | | |
| 20 | U 50-SI | 52 | silikon | 12 | 73 | 35 | 17,3 | 10,4 | 27,1 | 18,5 | 6,5 | 10,5 | | |
