Dane techniczne
Gniazdo szybkozłącza - złączka Rectus do form wtryskowych serii 86, 87 KBAW, KFAW - profil międzynarodowy
dedykowane do instalacji mediów chłodzących w formach wtryskowych PTS
możliwość łączenia i rozłączania instalacji
kątowe przyłącza zabezpieczają przed załamywaniem przewodów instalacji (i zmiejszeniem przepływu medium)
zagłębienie wtyczki złącza w formie wtryskowej eliminuje jej uszkodzenie w trakcie montażu/demontażu formy
Podstawowe parametry techniczne:
- profil: międzynarodowy
- medium: chłodzące w przetwórstwie tworzyw sztucznych
- ciśnienie robocze: 15 bar
(maksymalne statyczne ciśnienie robocze przy uwzględnieniu współczynnika bezpieczeństwa 4:1) - zakres temperatur pracy: -15°C ÷ +200°C
- uszczelnienie: FKM
Materiały:
- zawór, korpus, tuleja: mosiądz
- sprężyna i pierścień ryglujący: stal AISI 301
- kołki ryglujące: stal AISI 420
- uszczelnienie: FKM
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

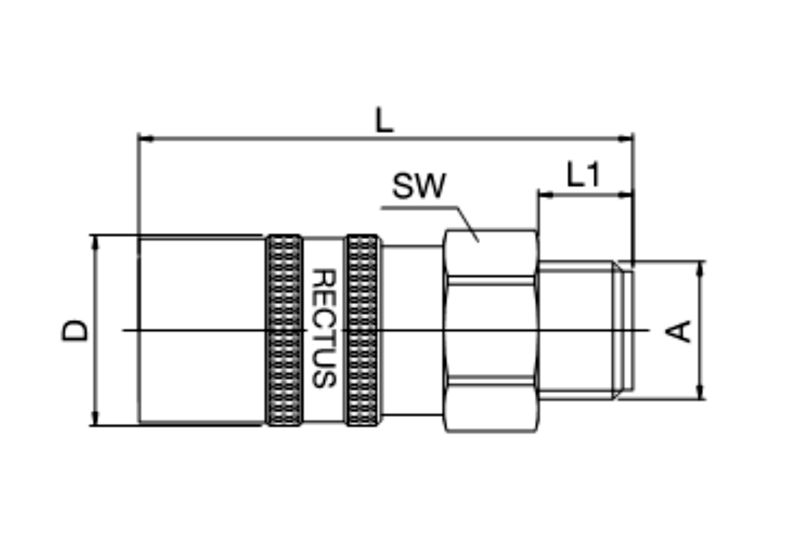

Lp. | Kod produktu | DN | A | HEX SW | L mm | D mm | L1 mm | Zawór | Dostępność | Koszyk |
1 | 86KBAW13MVX | 6 | G1/4 | 17 | 47 | 18 | 9 | tak | | |
2 | 86KFAW13MVX | 6 | G1/4 | 17 | 47 | 18 | 9 | nie | | |
3 | 86KBAW17MVX | 6 | G3/8 | 19 | 47 | 18 | 9 | tak | | |
4 | 86KFAW17MVX | 6 | G3/8 | 19 | 47 | 18 | 9 | nie | | |
5 | 87KBAW13MVX | 9 | G1/4 | 22 | 56,5 | 24 | 9 | tak | | |
6 | 87KFAW13MVX | 9 | G1/4 | 22 | 56,5 | 24 | 9 | nie | | |
7 | 87KBAW17MVX | 9 | G3/8 | 22 | 56,5 | 24 | 9 | tak | | |
8 | 87KFAW17MVX | 9 | G3/8 | 22 | 56,5 | 24 | 9 | nie | | |
9 | 87KBAW21MVX | 9 | G1/2 | 22 | 59,5 | 24 | 12 | tak | | |
10 | 87KFAW21MVX | 9 | G1/2 | 22 | 59,5 | 24 | 12 | nie | | |
