• Kod:DN6 | DN9 | DN13
  • Producent:Parker Rectus
  • Seria:-
Informacje o produkcie:

Profil międzynarodowy 86/87/88
Medium: chłodzące w przetwórstwie tworzyw sztucznych

Materiał: mosiądz, stal, FKM
Temperatura pracy: -15 ÷ +200°C | 15 bar



Węże przemysłowe do szybkozłączy >>

Dane techniczne

Wtyk szybkozłącza - złączka Rectus do form wtryskowych serii 86, 87, 88 SFAM, SFAK - profil międzynarodowy



  • dedykowane do instalacji mediów chłodzących w formach wtryskowych PTS
  • możliwość łączenia i rozłączania instalacji
  • kątowe przyłącza zabezpieczają przed załamywaniem przewodów instalacji (i zmiejszeniem przepływu medium)
  • zagłębienie wtyczki złącza w formie wtryskowej eliminuje jej uszkodzenie w trakcie montażu/demontażu formy



Podstawowe parametry techniczne:

  • profil: międzynarodowy
  • medium: chłodzące w przetwórstwie tworzyw sztucznych
  • ciśnienie robocze: 15 bar
    (maksymalne statyczne ciśnienie robocze przy uwzględnieniu współczynnika bezpieczeństwa 4:1)
  • zakres temperatur pracy: -15°C ÷ +200°C
  • uszczelnienie: FKM



Materiały:

  • wtyk, zawór, korpus: mosiądz
  • sprężyna i pierścień ryglujący: stal AISI 301
  • uszczelnienie: FKM

Jak zamawiać



Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Jarosław Grzelik | Doradca techniczno-handlowy

Email: j.grzelik@arapneumatik.pl

Tel: +48 605 584 478

thumbnail

Cezary Walczak | Doradca techniczno-handlowy

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Doradca techniczno-handlowy

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik oddział Katowice

thumbnail

40-584 Katowice, ul. Dworska 12

Email: katowice@arapneumatik.pl

thumbnail

Sebastian Jajecznica | Doradztwo techniczno-handlowe

Email: s.jajecznica@arapneumatik.pl

Tel: +48 32 779 76 40

Kom: +48 601 156 145

Produkty dostępne w sklepie internetowym

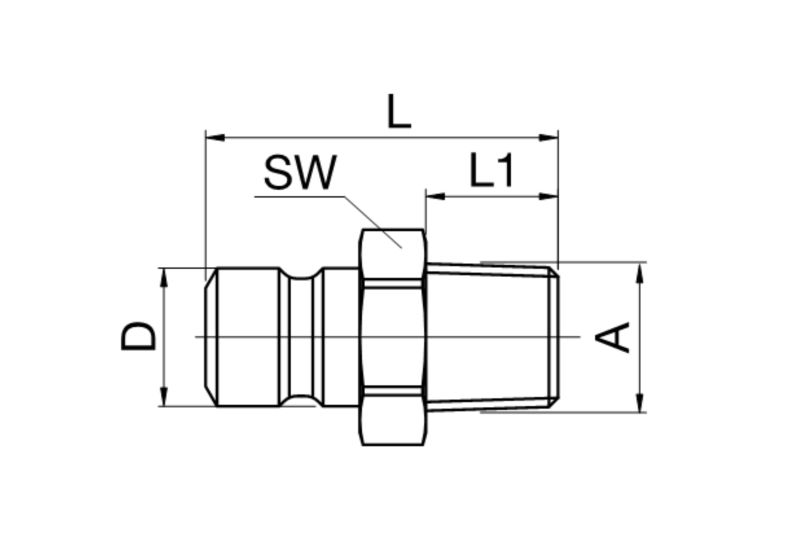

Lp. Kod produktu DN A HEX SW mm L mm D mm L1 mm Zawór Dostępność Koszyk
1

86SFAM10MXX

6 M10x1 13 23 9,5 8 nie
2

86SFAK10MXX

6 R1/8 13 24 9,5 9 nie
3

86SBAK13MVX

6 R1/4 16 29 9,5 14 tak
4

86SFAK13MXX

6 R1/4 16 29 9,5 12 nie
5

86SFAK17MXX

6 R3/8 19 30 9,5 12 nie
6

87SBAK13MVX

6/9 R1/4 16 34 13,5 12 tak
7

87SFAK13MXX

6/9 R1/4 16 34 13,5 12 nie
8

87SBAK17MVX

9 R3/8 19 34 13,5 12 tak
9

87SFAK17MXX

9 R3/8 19 34 13,5 12 nie
10

87SFAK21MXX

9 R1/2 24 39 13,5 17 nie
11

88SFAK21MXX

13 R1/2 22 44 20 17 nie
12

88SFAK26MXX

13 R3/4 29 45 20 19 nie
