Dane techniczne
Trójnik | złączka pneumatyczna wtykowa L 3198 serii LF3000 Parker Legris
Gwint BSPP i M
Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: polimer HF, mosiądz niklowany
Uszczelnienie: NBR
LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:
- pneumatyki i robotyki
- automotive
- półprzewodników
- tekstylnych
- pakowania
- próżniowych (99%)
Światowa jakość wykonania:
- 40 lat pracy w procesach produkcyjnych
- idealne do aplikacji próżniowych (99%) i ciśnieniowych
- gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
- wykonanie z materiałów o wysokiej odporności
- trwałość produktu i wyposażenia
Optymalna konstrukcja:
- 100% szczelność testowana w produkcji
- kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
- nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
- zgodność z wymaganiami normy ISO 14743
- doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
- lekkość = zmniejszone zużycie energii w instalacji
Katalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

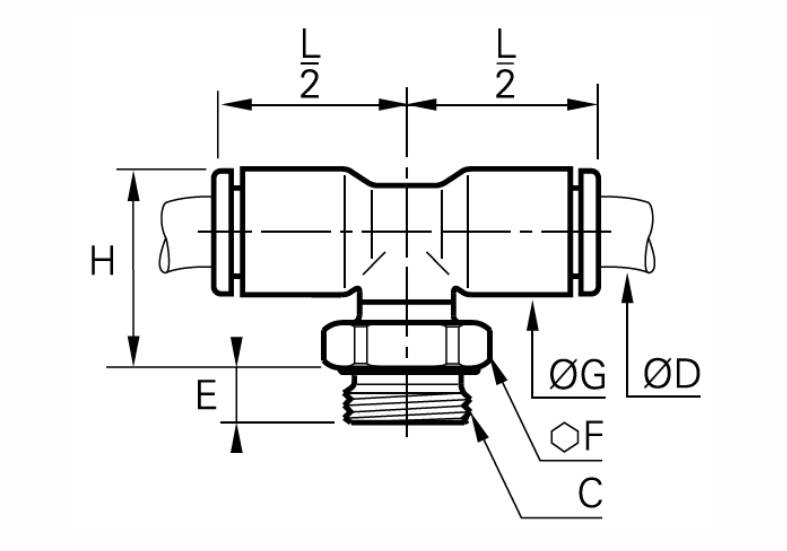

| Lp. | Kod produktu | D mm | C | E mm | F mm | G mm | H mm | L/2 mm | Dostępność | Koszyk |
| 1 | 3198 04 10 | 4 | G1/8 | 5 | 13 | 8.5 | 15 | 14 |  | |
| 2 | 3198 04 13 | 4 | G1/4 | 5.5 | 16 | 8.5 | 15 | 14 |  | |
| 3 | 3198 04 19 | 4 | M5x0.8 | 3.5 | 8 | 8.5 | 17.5 | 14 |  | |
| 4 | 3198 06 10 | 6 | G1/8 | 5 | 13 | 10.5 | 17 | 16 | | |
| 5 | 3198 06 13 | 6 | G1/4 | 5.5 | 16 | 10.5 | 17 | 16 | | |
| 6 | 3198 06 19 | 6 | M5x0.8 | 3.5 | 8 | 10.5 | 19.5 | 16 | | |
| 7 | 3198 08 10 | 8 | G1/8 | 4.5 | 13 | 13.5 | 23.5 | 23 | | |
| 8 | 3198 08 13 | 8 | G1/4 | 5.5 | 16 | 13.5 | 21.5 | 23 | | |
| 9 | 3198 08 17 | 8 | G3/8 | 5.5 | 20 | 13.5 | 21.5 | 23 | | |
| 10 | 3198 10 13 | 10 | G1/4 | 5.5 | 16 | 16 | 26 | 26.5 | | |
| 11 | 3198 10 17 | 10 | G3/8 | 5.5 | 20 | 16 | 24 | 26.5 | | |
| 12 | 3198 10 21 | 10 | G1/2 | 7 | 24 | 16 | 24 | 26.5 | | |
| 13 | 3198 12 13 | 12 | G1/4 | 5.5 | 16 | 19 | 29 | 31 | | |
| 14 | 3198 12 17 | 12 | G3/8 | 5.5 | 20 | 19 | 27 | 31 | | |
| 15 | 3198 12 21 | 12 | G1/2 | 7 | 24 | 19 | 27 | 31 | | |
| 16 | 3198 14 17 | 14 | G3/8 | 5.5 | 20 | 22 | 32.5 | 35.5 | | |
| 17 | 3198 14 21 | 14 | G1/2 | 7 | 24 | 22 | 27 | 35.5 | | |
| 18 | 3198 16 17 | 16 | G3/8 | 7.5 | 27 | 27 | 54.5 | 38.5 | | |
| 19 | 3198 16 21 | 16 | G1/2 | 9 | 27 | 27 | 54.5 | 38.5 | | |
