• Kod:H
  • Producent:Parker
  • Seria:-- seria H
Informacje o produkcie:

Obsługa do 128 zaworów
plus 256 sygnałów wejściowych
plus 256 sygnałów wyjściowych

Dane techniczne

Wyspy zaworowe serii H (wcześniejsza nazwa IsysMicro) to idealne rozwiązanie do zastosowania
w urządzeniach z rozbudowanymi układami automatyki. W zależności od specyfiki urządzenia
możliwa jest konfiguracja wyspy w sposób scentralizowany lub rozproszony.




Obsługa do:

  • 128 zaworów
  • plus 256 sygnałów wejściowych
  • plus 256 sygnałów wyjściowych



Cechy konstrukcyjne wyspy serii H :

  • przyłącza wtykowe: 4 ÷ 12 mm
  • innowacyjne rozwiązanie „back to back” pozwala zamieścić
    na zaledwie 42 mm szerokości aż 8 zaworów 3/2 lub 4 zawory 5/2, 5/3
  • modułowość wysp umożliwia budowę lub modyfikację
    bez konieczności użycia dodatkowych narzędzi
  • dwa rodzaje konfiguracji przyłączy: spodnia i boczna
    pozwala na optymalne rozmieszczenie elementów w szafie sterowniczej
  • możliwość blokowania ręcznego przesterowania zaworów
  • oznaczanie zaworów wg potrzeb użytkownika
  • sygnalizacja położenia zaworu cewką
  • możliwość budowania wysp z sekcjami o różnym ciśnieniu

Dostępne zawory:
  • 2x3/2 NO, NC, NO + NC
  • 5/2 monostabilny
  • 5/2 bistabilny
  • 5/3 bistabilny z odcięciem w pozycji środkowej

Parametry pracy:
  • ciśnienie robocze: -0,9 ÷ +10 bar przy ciśnieniu pilotującym 6 bar
  • medium robocze: powietrze lub gazy pasywne
    filtrowane 40 m - klasa 5 wg ISO8573-1
    osuszone - klasa 4 wg ISO8573-1
  • temperatura pracy: -15°C ÷ +50°C
    (magazynowanie: -40°C ÷ +70°C)
  • napięcie cewek: 24 VDC -15%/+ 10%
  • pobór mocy cewki z diodą: 1W (42mA)
  • trwałość 50 000 000 cykli
  • zabezpieczenie IP65
  • pełna certyfikacja


Konfiguracja:

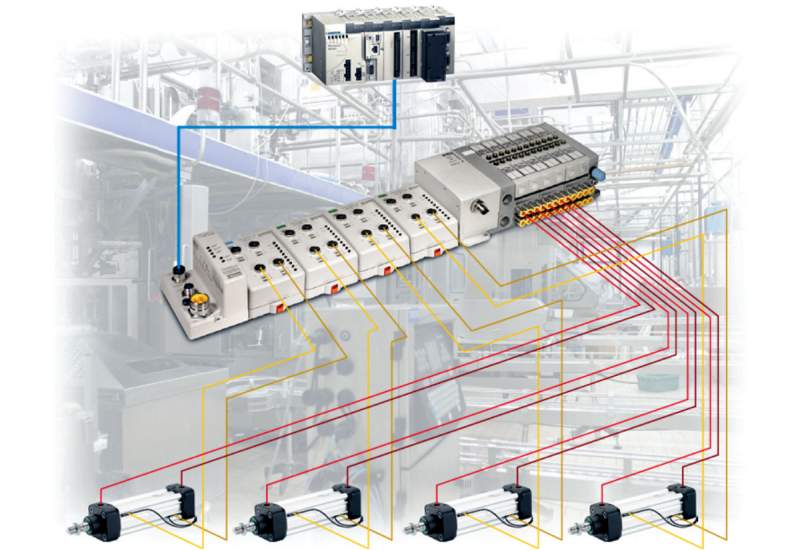

  • centralna – gdy obsługiwana jest duża ilość elementów wykonawczych,

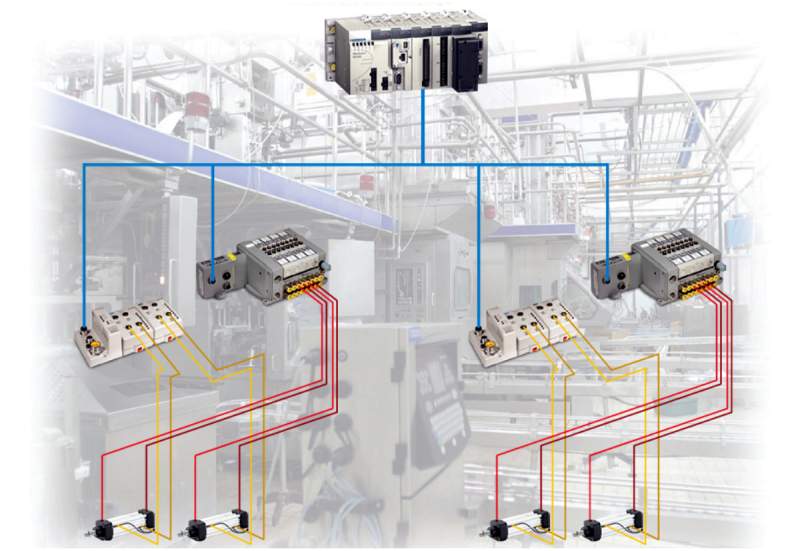

  • rozproszona – gdy obsługiwane są grupy elementów rozproszonych.

Istnieje możliwość zamawiania kompletnych wysp zaworowych lub też pojedynczych komponentów do samodzielnego montażu.
