• Kod:P2M
  • Producent:Parker
  • Seria:-- P2M

Dane techniczne

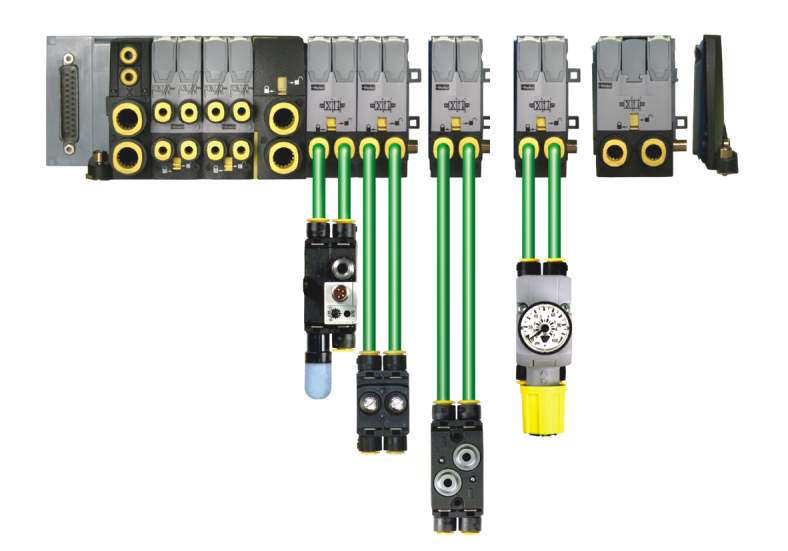

Zalety systemu zaworowego Moduflex:

  • duży przepływ, niewielkie rozmiary
  • prostsze projektowanie układów pneumatyki
  • ułatwia komunikację z urządzeniem
  • łatwy w modyfikowaniu
  • wysoka ochrona przed zanieczyszczeniami i wilgocią umożliwia montaż blisko elementów wykonawczych, zmniejszając czas reakcji i zużycie powietrza
  • szeroka gama przyłączy



    Podstawowe parametry techniczne:

  • przyłącza: 4, 6, 8, 10, 12 mm
  • ciśnienie robocze: 0,9 ÷ 8 bar
  • ciśnienie pilotowe: 3 ÷ 8 bar
  • temperatura robocza: -15°C ÷ +60°C
  • stopień ochrony:
         - przyłączy indywidualnych: IP 67
         - przyłączy wbudowanych: IP 65
  • napięcie zasilania: 24 V DC
  • czas reakcji wg ISO 12238 zaworu 4/2 bistabilnego:
         - wielkość Q1: 9,6 ms
         - wielkość Q2: 14,8 ms
  • odporność na drgania: 2G, 2 - 150 Hz
  • odporność na wstrząsy: 15G, 11ms

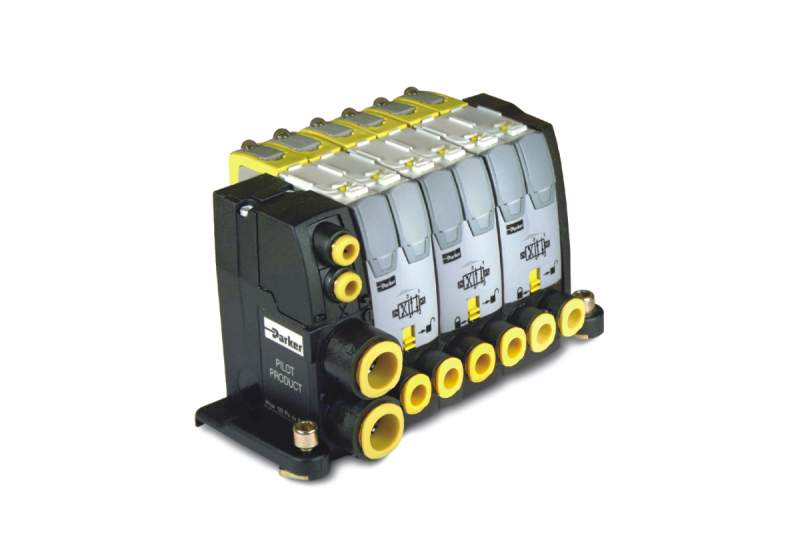

    Proste wyspy zaworowe Moduflex - Seria P2M T

    Wyspy zaworowe serii T dedykowane są do lokalnego sterowania grupami siłowników. Zawory posiadają indywidualne przyłącza elektryczne 24V DC, które wyposażone są standardowo w diodę LED, zabezpieczenie przepięciowe oraz w zabezpieczenie przed zmianą polaryzacji.

    Można łączyć na wyspie praktycznie nieograniczoną ilość zaworów o różnej wielkości. Moduły łączy się za pomocą łączników Torx 8. Powyżej 8 zaworów zaleca się stosowanie pośredniego modułu zasilającego.

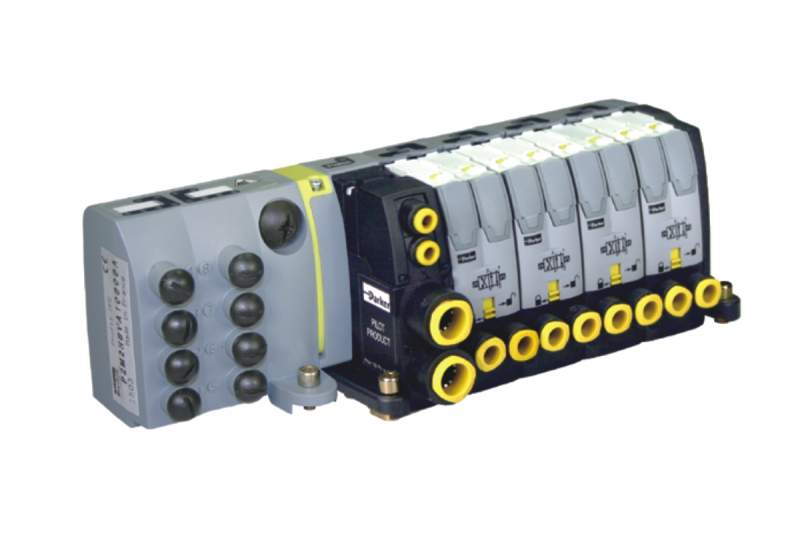

    Wyspy zaworowe Moduflex - Seria P2M V

    Moduły wysp zaworowych z wbudowanymi przyłączami.
    Multipol, Fieldbus, AS-I

    Wbudowana w każdy zawór 20-pinowa szyna elektryczna umożliwia komunikację zaworów poprzez odpowiednie moduły wejściowe, np. ze sterowaniem PLC.



    Zawory rozdzielające do indywidualnego montażu Moduflex - Seria P2M S

    Zawory posiadają przyłącza elektryczne 24V DC, IP37, wskaźnik LED, zabezpieczenie przepięciowe oraz zabezpieczenie przed zmianą polaryzacji. Każdy zawór posiada możliwość ręcznego awaryjnego sterowania z 4 funkcjami. Zawory pilotujące, które są uniwersalne dla wszystkich rodzajów. Wielkości zaworów mogą być zasilane zewnętrznym lub wewnętrznym ciśnieniem sterującym.

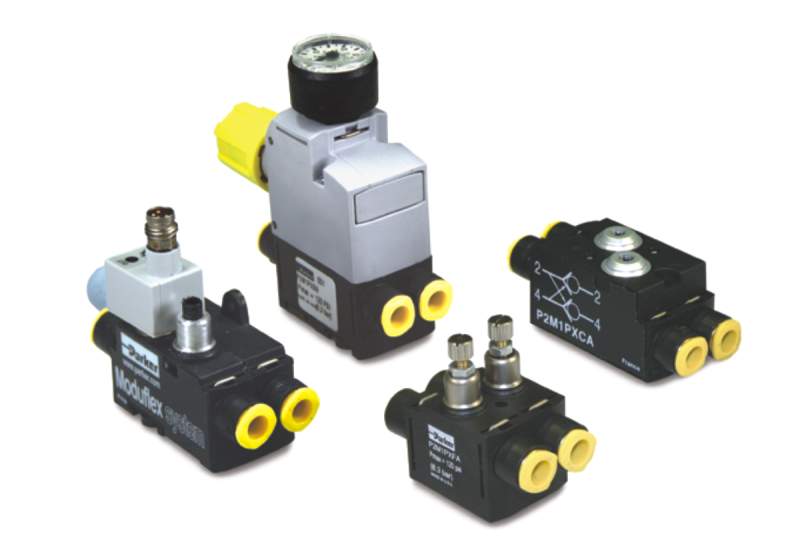

    Moduły peryferyjne Moduflex - Seria P2M P

    Za pomocą zewnętrznych modułów peryferyjnych można realizować większość zadań sterowania elementami wykonawczymi, takimi jak siłowniki pneumatyczne oraz chwytaki próżniowe.
    Moduły peryferyjne można montować bezpośrednio, wtykowo, z zaworem rozdzielającym lub wyspą zaworową, lub in-line, w pobliżu odbiornika.
