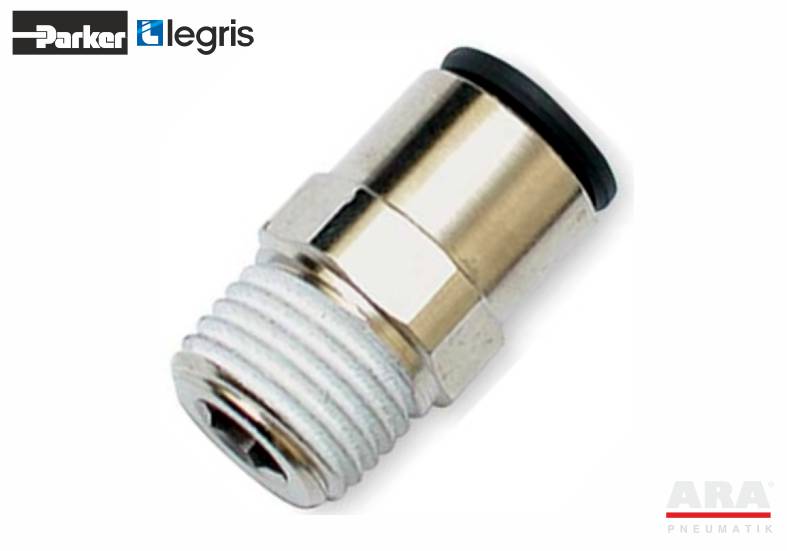

Złączka pneumatyczna wtykowa prosta R -- GZ BSPT i NPT -- 3175

  • Kod:3175
  • Producent:Parker Legris
  • Seria:-- 3175
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C



Dane techniczne

Złączka pneumatyczna wtykowa prosta 3175 serii LF3000 Parker Legris
Gwint zewnętrzny BSPT i NPT



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

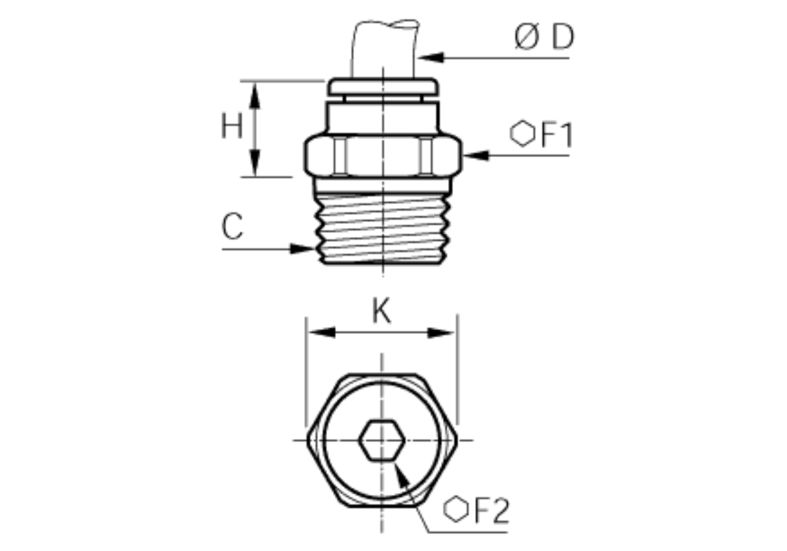

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

F1

F2

H

K

4

R1/8

3175 04 10

10

3

9,5

11

4

R1/4

3175 04 13

14

3

6,5

15

4

R3/8

3175 04 17

17

3

8

18,5

6

R1/8

3175 06 10

11

4

11,5

12

6

R1/4

3175 06 13

14

4

8,5

15

6

R3/8

3175 06 17

17

4

8,5

18,5

6

R1/2

3175 06 21

21

4

9

23

8

R1/8

3175 08 10

13

5

20

14

8

R1/4

3175 08 13

14

6

17

15

8

R3/8

3175 08 17

17

6

13

18,5

8

R1/2

3175 08 21

21

6

12

23

10

R1/8

3175 10 10

16

5

22,5

17,5

10

R1/4

3175 10 13

16

7

20

17,5

10

R3/8

3175 10 17

17

8

16,5

18,5

10

R1/2

3175 10 21

21

8

14

23

12

R1/4

3175 12 13

19

7

26,5

21

12

R3/8

3175 12 17

19

9

24

21

12

R1/2

3175 12 21

21

9

19,5

23

14

R3/8

3175 14 17

22

9

28,5

24

14

R1/2

3175 14 21

24

10

23,5

26

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Jarosław Grzelik | Doradca techniczno-handlowy

Email: j.grzelik@arapneumatik.pl

Tel: +48 605 584 478

thumbnail

Cezary Walczak | Doradca techniczno-handlowy

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Doradca techniczno-handlowy

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C F1 mm F2 mm H mm K mm Dostępność Koszyk
1

3175 04 10

 4 R1/8 10 3 9,5 11
2

3175 04 13

 4 R1/4 14 3 6,5 15
3

3175 04 17

 4 R3/8 17 3 8 18,5
4

3175 06 10

 6 R1/8 11 4 11,5 12
5

3175 06 13

 6 R1/4 14 4 8,5 15
6

3175 06 17

 6 R3/8 17 4 8,5 18,5
7

3175 06 21

 6 R1/2 21 4 9 23
8

3175 08 10

 8 R1/8 13 5 20 14
9

3175 08 13

 8 R1/4 14 6 17 15
10

3175 08 17

 8 R3/8 17 6 13 18,5
11

3175 08 21

 8 R1/2 21 6 12 23
12

3175 10 10

 10 R1/8 16 5 22,5 17,5
13

3175 10 13

 10 R1/4 16 7 20 17,5
14

3175 10 17

 10 R3/8 17 8 16,5 18,5
15

3175 10 21

 10 R1/2 21 8 14 23
16

3175 12 13

 12 R1/4 19 7 26,5 21
17

3175 12 17

 12 R3/8 19 9 24 21
18

3175 12 21

 12 R1/2 21 9 19,5 23
19

3175 14 17

 14 R3/8 22 9 28,5 24
20

3175 14 21

 14 R1/2 24 10 23,5 26
21

3175 16 17

 16 R3/8 27 9 32,5
22

3175 16 21

 16 R1/2 27 12 32,5
