Złączka manometrowa prosta -- GW BSPP i M -- 3114

  • Kod:3114
  • Producent:Parker Legris
  • Seria:-- 3114
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C



Dane techniczne

Złączka manometrowa prosta 3114 serii LF3000 Parker Legris
Gwint wewnętrzny BSPP i metryczny



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

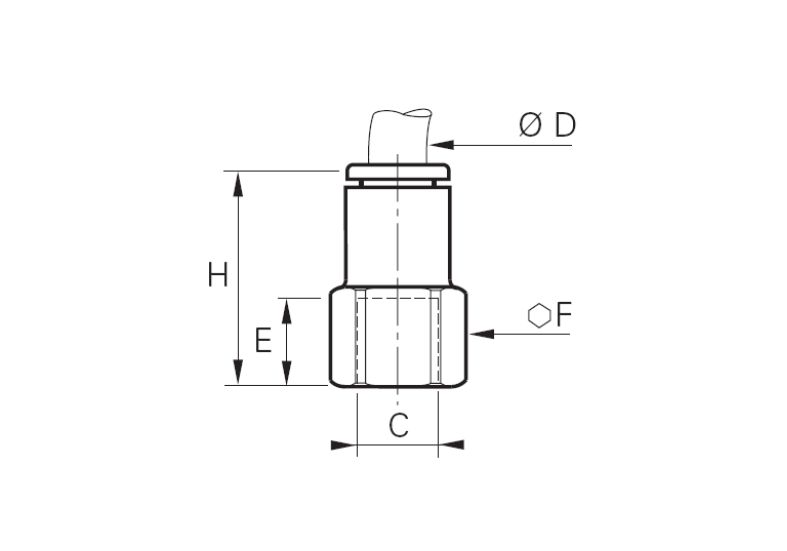

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F

H

4

M5x0,8

3114 04 19

6,5

8

19,5

4

G1/8

3114 04 10

9,5

13

22,5

4

G1/4

3114 04 13

13,5

16

26,5

6

G1/8

3114 06 10

9,5

13

24,5

6

G1/4

3114 06 13

13,5

16

28,5

8

G1/8

3114 08 10

9,5

13

29

8

G1/4

3114 08 13

13,5

16

33

8

G3/8

3114 08 17

14

19

34

10

G1/4

3114 10 13

13,5

16

36

10

G3/8

3114 10 17

14

19

36

10

G1/2

3114 10 21

19,5

24

41,5

12

G3/8

3114 12 17

14

19

40

12

G1/2

3114 12 21

19,5

24

15,5

14

G3/8

3114 14 17

14

22

42,5

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Napędy beztłoczyskowe, wyspy zaworowe

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm H mm Dostępność Koszyk
1

3114 04 19

 4 M5x0,8 6,5 8 19,5
2

3114 04 10

 4 G1/8 9,5 13 22,5
3

3114 04 13

 4 G1/4 13,5 16 26,5
4

3114 06 10

 6 G1/8 9,5 13 24,5
5

3114 06 13

 6 G1/4 13,5 16 28,5
6

3114 08 10

 8 G1/8 9,5 13 29
7

3114 08 13

 8 G1/4 13,5 16 33
8

3114 08 17

 8 G3/8 14 19 34
9

3114 10 13

 10 G1/4 13,5 16 36
10

3114 10 17

 10 G3/8 14 19 36
11

3114 10 21

 10 G1/2 19,5 24 41,5
12

3114 12 17

 12 G3/8 14 19 40
13

3114 12 21

 12 G1/2 19,5 24 15,5
14

3114 14 17

 14 G3/8 14 22 42,5
15

3114 16 21

 16 G1/2 15 27 49
