Kolanko pneumatyczne wtykowe -- GW BSPP -- 3192

  • Kod:3192
  • Producent:Parker Legris
  • Seria:-- 3192
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: polimer, mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C



Dane techniczne

Kolanko | złączka pneumatyczna wtykowa kątowa 3192 serii LF3000 Parker Legris
Gwint wewnętrzny BSPP



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: polimer HF, mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

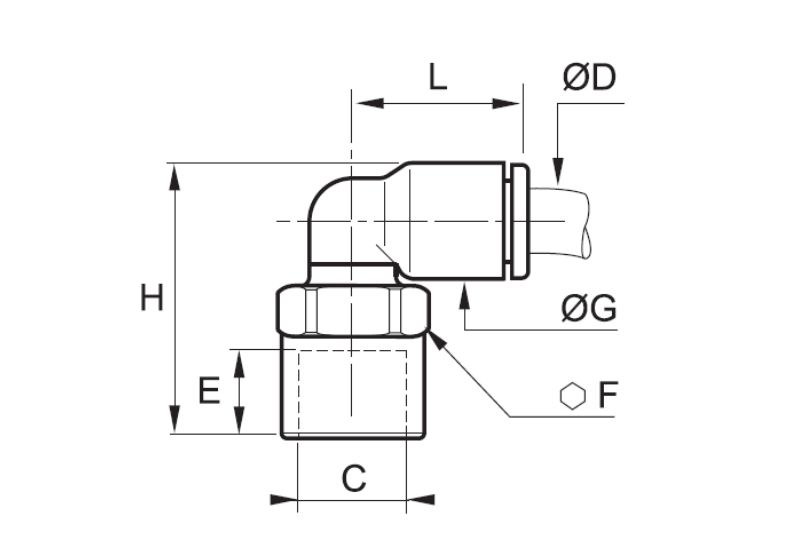

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F

G

H

L

4

G1/8

3192 04 10

8,5

13

8,5

23

14

4

G1/4

3192 04 13

11,5

16

8,5

27

14

6

G1/8

3192 06 10

8,5

13

10,5

25

16

6

G1/4

3192 06 13

11,5

16

10,5

29

16

8

G1/8

3192 08 10

8,5

13

13,5

28

23

8

G1/4

3192 08 13

11,5

16

13,5

32

23

8

G3/8

3192 08 17

12

19

13,5

33

23

10

G1/4

3192 10 13

11

16

16

34,5

26,5

10

G3/8

3192 10 17

12

19

16

35

26,5

10

G1/2

3192 10 21

16

24

16

41

26,5

12

G1/4

3192 12 13

11

16

19

38

30,5

12

G3/8

3192 12 17

12

19

19

38,5

30,5

12

G1/2

3192 12 21

16

24

19

43,5

30,5

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Napędy beztłoczyskowe, wyspy zaworowe

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm G mm H mm L mm Dostępność Koszyk
1

3192 04 10

 4 G1/8 8,5 13 8,5 23 14
2

3192 04 13

 4 G1/4 11,5 16 8,5 27 14
3

3192 06 10

 6 G1/8 8,5 13 10,5 25 16
4

3192 06 13

 6 G1/4 11,5 16 10,5 29 16
5

3192 08 10

 8 G1/8 8,5 13 13,5 28 23
6

3192 08 13

 8 G1/4 11,5 16 13,5 32 23
7

3192 08 17

 8 G3/8 12 19 13,5 33 23
8

3192 10 13

 10 G1/4 11 16 16 34,5 26,5
9

3192 10 17

 10 G3/8 12 19 16 35 26,5
10

3192 10 21

 10 G1/2 16 24 16 41 26,5
11

3192 12 13

 12 G1/4 11 16 19 38 30,5
12

3192 12 17

 12 G3/8 12 19 19 38,5 30,5
13

3192 12 21

 12 G1/2 16 24 19 43,5 30,5
