Kolanko pneumatyczne wtykowe -- GZ BSPP i M -- 3169

  • Kod:3169
  • Producent:Parker Legris
  • Seria:-- 3169
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: polimer, mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C



Dane techniczne

Kolanko | złączka pneumatyczna wtykowa kątowa długa 3169 serii LF3000 Parker Legris
Gwint zewnętrzny BSPP i metryczny



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: polimer HF, mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

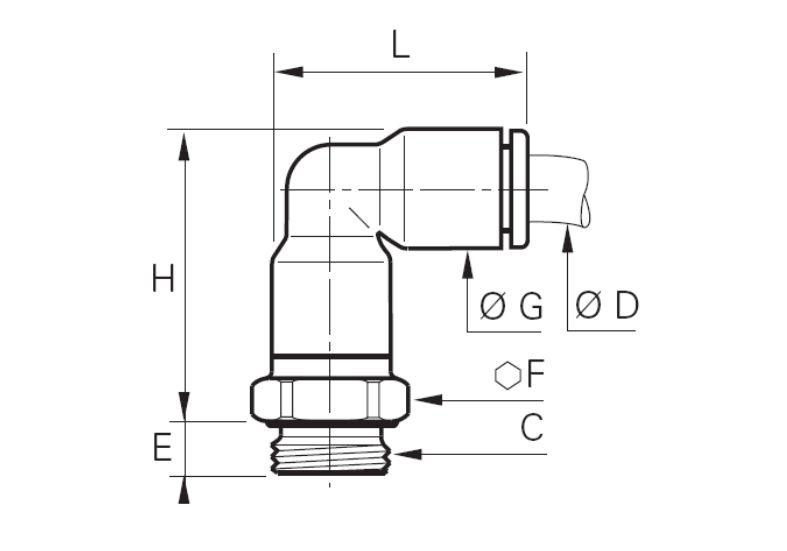

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F

G

H

L

4

M5x08

3169 04 19

3,5

8

8,5

23

19

4

M7x1

3169 04 55

4,5

10

8,5

22,5

19

4

G1/8

3169 04 10

5

13

8,5

22,5

19

4

G1/4

3169 04 13

5,5

16

8,5

22,5

19

6

M5x08

3169 06 19

3,5

10

10,5

27,5

23

6

M7x1

3169 06 55

4,5

10

10,5

26

23

6

G1/8

3169 06 10

5

13

10,5

27

23

6

G1/4

3169 06 13

5,5

16

10,5

27

23

8

G1/8

3169 08 10

5

13

13,5

36

29,5

8

G1/4

3169 08 13

5,5

16

13,5

33

29,5

8

G3/8

3169 08 17

5,5

20

13,5

33

29,5

10

G1/4

3169 10 13

5,5

16

16

40,5

34,5

10

G3/8

3169 10 17

5,5

20

16

40,5

34,5

10

G1/2

3169 10 21

7,5

24

16

40,5

34,5

12

G1/4

3169 12 13

5,5

19

19

44,5

40,5

12

G3/8

3169 12 17

5,5

20

19

42

40,5

12

G1/2

3169 12 21

7,5

24

19

42

40,5

14

G3/8

3169 14 17

5,5

22

22

51

46,5

14

G1/2

3169 14 21

7,5

24

22

48,5

46,5

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm G mm H mm L mm Dostępność Koszyk
1

3169 04 19

 4 M5x0.8 3,5 8 8,5 23 19
2

3169 04 55

 4 M7x1 4,5 10 8,5 22,5 19
3

3169 04 10

 4 G1/8 5 13 8,5 22,5 19
4

3169 04 13

 4 G1/4 5,5 16 8,5 22,5 19
5

3169 06 19

 6 M5x0.8 3,5 10 10,5 27,5 23
6

3169 06 55

 6 M7x1 4,5 10 10,5 26 23
7

3169 06 10

 6 G1/8 5 13 10,5 27 23
8

3169 06 13

 6 G1/4 5,5 16 10,5 27 23
9

3169 08 10

 8 G1/8 5 13 13,5 36 29,5
10

3169 08 13

 8 G1/4 5,5 16 13,5 33 29,5
11

3169 08 17

 8 G3/8 5,5 20 13,5 33 29,5
12

3169 10 13

 10 G1/4 5,5 16 16 40,5 34,5
13

3169 10 17

 10 G3/8 5,5 20 16 40,5 34,5
14

3169 10 21

 10 G1/2 7,5 24 16 40,5 34,5
15

3169 12 13

 12 G1/4 5,5 19 19 44,5 40,5
16

3169 12 17

 12 G3/8 5,5 20 19 42 40,5
17

3169 12 21

 12 G1/2 7,5 24 19 42 40,5
18

3169 14 17

 14 G3/8 5,5 22 22 51 46,5
19

3169 14 21

 14 G1/2 7,5 24 22 48,5 46,5
20

3169 16 17

 16 G3/8 7,5 27 27 82,5 52
21

3169 16 21

 16 G1/2 9 27 27 82,5 52
