Kolanko pneumatyczne wtykowe -- GZ BSPP i M -- 3133

  • Kod:3133
  • Producent:Parker Legris
  • Seria:-- 3133
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: polimer, mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C

Dane techniczne

Kolanko 45° | złączka pneumatyczna wtykowa kątowa 3133 serii LF3000 Parker Legris
Gwint zewnętrzny BSPP i metryczny



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: polimer HF, mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

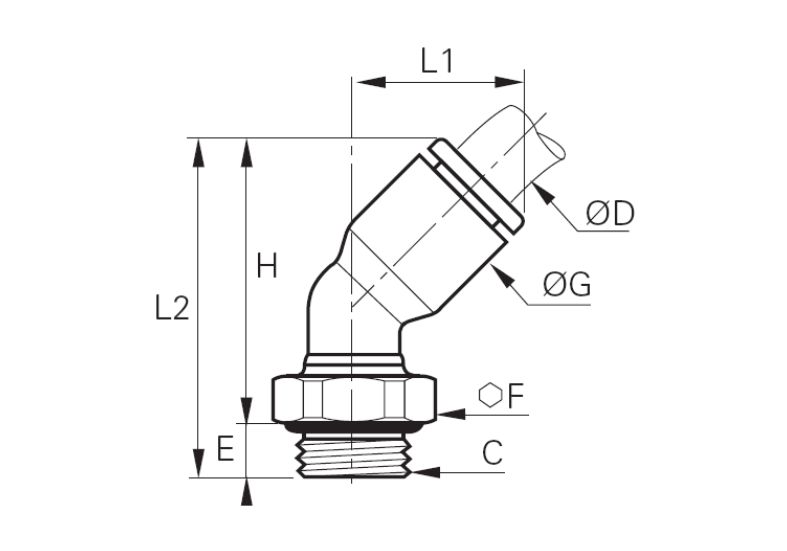

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F

G

H

L1

L2

4

M5x08

3133 04 19

3,5

8

9

23

13

26,5

4

G1/8

3133 04 10

4,5

13

9

25

13

29,5

6

M5x08

3133 06 19

3,5

8

11

30

14,5

33,5

6

G1/8

3133 06 10

4,5

13

11

28,5

14,5

33

6

G1/4

3133 06 13

5,5

16

11

29,5

14,5

35

8

G1/8

3133 08 10

4,5

13

13,5

36

19,5

40,5

8

G1/4

3133 08 13

5,5

16

13,5

34,5

19,5

40

8

G3/8

3133 08 17

5,5

20

13,5

34,5

19,5

40

10

G1/4

3133 10 13

5,5

16

16

40,5

23

46

10

G3/8

3133 10 17

5,5

20

16

39

23

44,5

10

G1/2

3133 10 21

7

24

16

41

23

48

12

G1/4

3133 12 13

5,5

16

19

46

26

51,5

12

G3/8

3133 12 17

5,5

20

19

44,5

26

50

12

G1/2

3133 12 21

7

24

19

46

26

53

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm G mm H mm L1 mm L2 mm Dostępność Koszyk
1

3133 04 19

 4 M5x08 3,5 8 9 23 13 26,5
2

3133 04 10

 4 G1/8 4,5 13 9 25 13 29,5
3

3133 06 19

 6 M5x08 3,5 8 11 30 14,5 33,5
4

3133 06 10

 6 G1/8 4,5 13 11 28,5 14,5 33
5

3133 06 13

 6 G1/4 5,5 16 11 29,5 14,5 35
6

3133 08 10

 8 G1/8 4,5 13 13,5 36 19,5 40,5
7

3133 08 13

 8 G1/4 5,5 16 13,5 34,5 19,5 40
8

3133 08 17

 8 G3/8 5,5 20 13,5 34,5 19,5 40
9

3133 10 13

 10 G1/4 5,5 16 16 40,5 23 46
10

3133 10 17

 10 G3/8 5,5 20 16 39 23 44,5
11

3133 10 21

 10 G1/2 7 24 16 41 23 48
12

3133 12 13

 12 G1/4 5,5 16 19 46 26 51,5
13

3133 12 17

 12 G3/8 5,5 20 19 44,5 26 50
14

3133 12 21

 12 G1/2 7 24 19 46 26 53
