Kolanko pneumatyczne wtykowe -- GZ BSPT -- 3113

  • Kod:3113
  • Producent:Parker Legris
  • Seria:-- 3113
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: polimer, mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C

Dane techniczne

Kolanko 45° | złączka pneumatyczna wtykowa kątowa 3113 serii LF3000 Parker Legris
Gwint zewnętrzny BSPT



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: polimer HF, mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

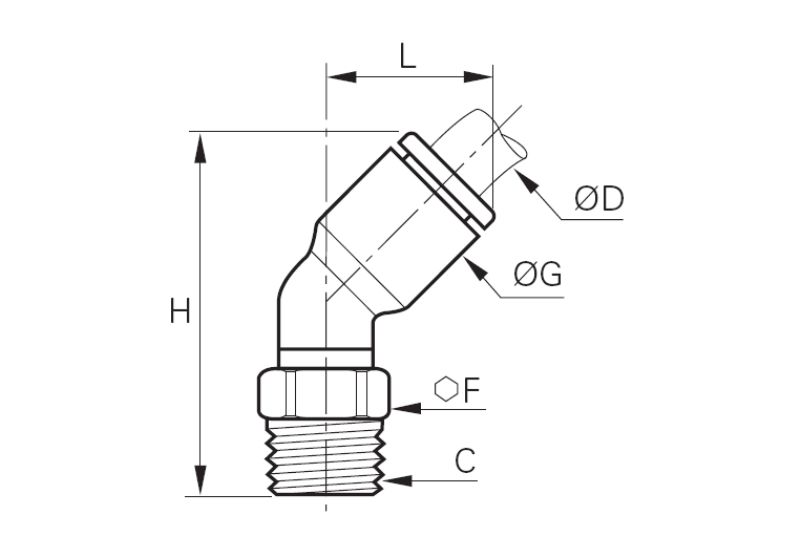

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

F

G

H

L

4

R1/8

3113 04 10

10

9

24,5

13

6

R1/8

3113 06 10

10

11

28

14,5

6

R1/4

3113 06 13

14

11

30

14,5

8

R1/8

3113 08 10

10

13,5

33,5

19,5

8

R1/4

3113 08 13

14

13,5

33,5

19,5

8

R3/8

3113 08 17

17

13,5

33,5

19,5

10

R1/4

3113 10 13

15

16

38,5

23

10

R3/8

3113 10 17

17

16

39

23

10

R1/2

3113 10 21

21

16

40,5

23

12

R1/4

3113 12 13

15

19

44

26

12

R3/8

3113 12 17

17

19

44

26

12

R1/2

3113 12 21

21

19

46

26

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C F mm G mm H mm L mm Dostępność Koszyk
1

3113 04 10

 4 R1/8 10 9 24,5 13
2

3113 06 10

 6 R1/8 10 11 28 14,5
3

3113 06 13

 6 R1/4 14 11 30 14,5
4

3113 08 10

 8 R1/8 10 13,5 33,5 19,5
5

3113 08 13

 8 R1/4 14 13,5 33,5 19,5
6

3113 08 17

 8 R3/8 17 13,5 33,5 19,5
7

3113 10 13

 10 R1/4 15 16 38,5 23
8

3113 10 17

 10 R3/8 17 16 39 23
9

3113 10 21

 10 R1/2 21 16 40,5 23
10

3113 12 13

 12 R1/4 15 19 44 26
11

3113 12 17

 12 R3/8 17 19 44 26
12

3113 12 21

 12 R1/2 21 19 46 26
