Trójnik pneumatyczny wtykowy T -- GZ BSPT -- 3108

  • Kod:3108
  • Producent:Parker Legris
  • Seria:-- 3108
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: polimer, mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C



Dane techniczne

Trójnik | złączka pneumatyczna wtykowa T 3108 serii LF3000 Parker Legris
Gwint zewnętrzny BSPT



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: polimer HF, mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

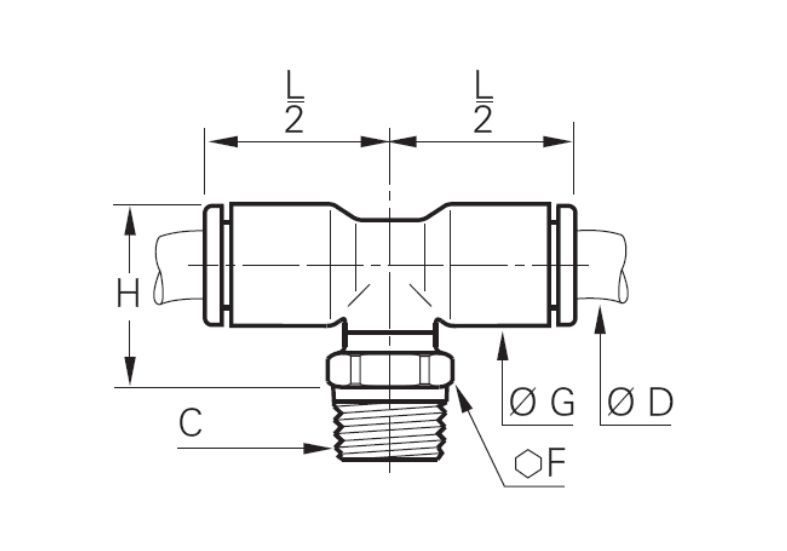

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

F

G

H

L/2

4

R1/8

3108 04 10

10

8,5

15,5

14

4

R1/4

3108 04 13

10

8,5

16

14

6

R1/8

3108 06 10

10

10,5

17,5

16

6

R1/4

3108 06 13

14

10,5

18

16

8

R1/8

3108 08 10

10

13,5

22

23

8

R1/4

3108 08 13

14

13,5

21

23

8

R3/8

3108 08 17

17

13,5

21

23

10

R1/4

3108 10 13

15

16

24

26,5

10

R3/8

3108 10 17

17

16

24

26,5

10

R1/2

3108 10 21

21

16

24

26,5

12

R1/4

3108 12 13

15

19

27

31

12

R3/8

3108 12 17

17

19

27

31

12

R1/2

3108 12 21

21

19

27

31

14

R3/8

3108 14 17

20

22

30,5

35,5

14

R1/2

3108 14 21

24

22

28,5

35,5

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Jarosław Grzelik | Doradca techniczno-handlowy

Email: j.grzelik@arapneumatik.pl

Tel: +48 605 584 478

thumbnail

Cezary Walczak | Doradca techniczno-handlowy

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Doradca techniczno-handlowy

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C F mm G mm H mm L/2 mm Dostępność Koszyk
1

3108 04 10

 4 R1/8 10 8,5 15,5 14
2

3108 04 13

 4 R1/4 10 8,5 16 14
3

3108 06 10

 6 R1/8 10 10,5 17,5 16
4

3108 06 13

 6 R1/4 14 10,5 18 16
5

3108 08 10

 8 R1/8 10 13,5 22 23
6

3108 08 13

 8 R1/4 14 13,5 21 23
7

3108 08 17

 8 R3/8 17 13,5 21 23
8

3108 10 13

 10 R1/4 15 16 24 26,5
9

3108 10 17

 10 R3/8 17 16 24 26,5
10

3108 10 21

 10 R1/2 21 16 24 26,5
11

3108 12 13

 12 R1/4 15 19 27 31
12

3108 12 17

 12 R3/8 17 19 27 31
13

3108 12 21

 12 R1/2 21 19 27 31
14

3108 14 17

 14 R3/8 20 22 30,5 35,5
15

3108 14 21

 14 R1/2 24 22 28,5 35,5
16

3108 16 17

 16 R3/8 27 27 53 38,5
17

3108 16 21

 16 R1/2 27 27 53 38,5
