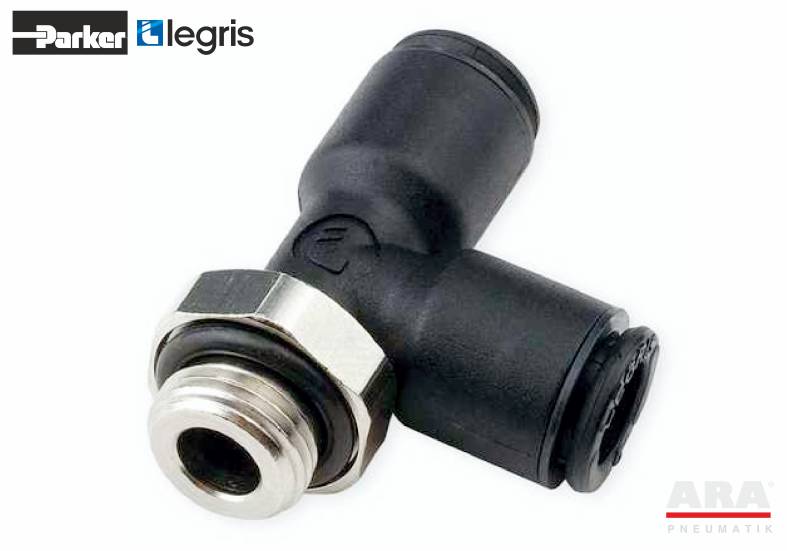

Trójnik pneumatyczny wtykowy L -- GZ BSPP i M -- 3193

  • Kod:3193
  • Producent:Parker Legris
  • Seria:-- 3193
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: polimer, mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C



Dane techniczne

Trójnik | złączka pneumatyczna wtykowa L 3193 serii LF3000 Parker Legris
Gwint zewnętrzny BSPP i metryczny



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: polimer HF, mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

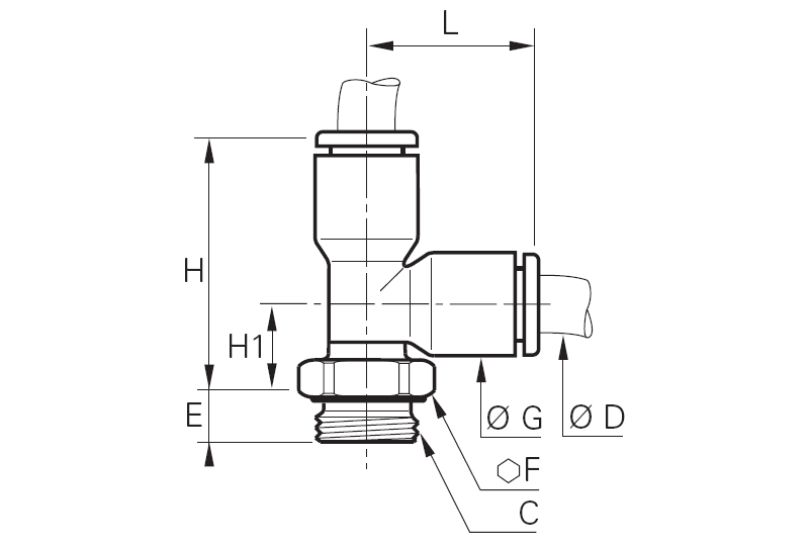

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F

G

H

H1

L

4

M5x08

3193 04 19

3,5

8

8,5

26

11,5

14,5

4

G1/8

3193 04 10

5

13

8,5

23

8,5

14,5

4

G1/4

3193 04 13

5,5

16

8,5

23

8,5

14,5

6

M5x08

3193 06 19

3,5

10

10,5

29,5

12,5

17,5

6

G1/8

3193 06 10

5

13

10,5

27

10

17,5

6

G1/4

3193 06 13

5,5

16

10,5

27

10

17,5

8

G1/8

3193 08 10

4,5

13

13,5

36,5

14

23

8

G1/4

3193 08 13

5,5

16

13,5

34,5

12

23

8

G3/8

3193 08 17

5,5

20

13,5

34,5

12

23

10

G1/4

3193 10 13

5,5

16

16

42

15,5

26,5

10

G3/8

3193 10 17

5,5

20

16

40,5

14

26,5

10

G1/2

3193 10 21

7,5

24

16

40,5

14

26,5

12

G1/4

3193 12 13

5,5

16

19

48

17

31

12

G3/8

3193 12 17

5,5

20

19

46,5

15,5

31

12

G1/2

3193 12 21

7

24

19

46,5

15,5

31

14

G3/8

3193 14 17

5,5

20

22

56,5

21,5

35,5

14

G1/2

3193 14 21

7

24

22

51

16

35,5

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Napędy beztłoczyskowe, wyspy zaworowe

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm G mm H mm H1 mm L mm Dostępność Koszyk
1

3193 04 19

 4 M5x08 3,5 8 8,5 26 11,5 14,5
2

3193 04 10

 4 G1/8 5 13 8,5 23 8,5 14,5
3

3193 04 13

 4 G1/4 5,5 16 8,5 23 8,5 14,5
4

3193 06 19

 6 M5x08 3,5 10 10,5 29,5 12,5 17,5
5

3193 06 10

 6 G1/8 5 13 10,5 27 10 17,5
6

3193 06 13

 6 G1/4 5,5 16 10,5 27 10 17,5
7

3193 08 10

 8 G1/8 4,5 13 13,5 36,5 14 23
8

3193 08 13

 8 G1/4 5,5 16 13,5 34,5 12 23
9

3193 08 17

 8 G3/8 5,5 20 13,5 34,5 12 23
10

3193 10 13

 10 G1/4 5,5 16 16 42 15,5 26,5
11

3193 10 17

 10 G3/8 5,5 20 16 40,5 14 26,5
12

3193 10 21

 10 G1/2 7,5 24 16 40,5 14 26,5
13

3193 12 13

 12 G1/4 5,5 16 19 48 17 31
14

3193 12 17

 12 G3/8 5,5 20 19 46,5 15,5 31
15

3193 12 21

 12 G1/2 7 24 19 46,5 15,5 31
16

3193 14 17

 14 G3/8 5,5 20 22 56,5 21,5 35,5
17

3193 14 21

 14 G1/2 7 24 22 51 16 35,5
18

3193 16 17

 16 G3/8 7,5 27 27 79,5 41 38,5
19

3193 16 21

 16 G1/2 9 27 27 79,5 41 38,5
