Trójnik pneumatyczny wtykowy Y -- GZ BSPP -- 3158

  • Kod:3158
  • Producent:Parker Legris
  • Seria:-- 3158
Informacje o produkcie:

Medium: sprężone powietrze
Materiały: polimer, mosiądz niklowany, NBR
Temperatura pracy: -20°C  ÷ +80°C



Dane techniczne

Trójnik Y | złączka pneumatyczna wtykowa Y 3158 serii LF3000 Parker Legris
Gwint zewnętrzny BSPP



Medium: sprężone powietrze
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +80°C
Materiał: polimer HF, mosiądz niklowany
Uszczelnienie: NBR



LF 3000 to standardowa seria złączy pneumatycznych Parker Legris z szerokim zakresem kształtów i konfiguracji,
pozwalająca na idealne dopasowanie złączek do zapotrzebowania, przy równoczesnym zoptymalizowaniu zużycia
urządzeń pneumatycznych. Złącza LF3000 są dedykowane do procesów:

  • pneumatyki i robotyki
  • automotive
  • półprzewodników
  • tekstylnych
  • pakowania
  • próżniowych (99%)



Światowa jakość wykonania:

  • 40 lat pracy w procesach produkcyjnych
  • idealne do aplikacji próżniowych (99%) i ciśnieniowych
  • gwarancja automatycznego uszczelnienia (w statycznych i dynamicznych aplikacjach)
  • wykonanie z materiałów o wysokiej odporności
  • trwałość produktu i wyposażenia



Optymalna konstrukcja:

  • 100% szczelność testowana w produkcji
  • kompaktowy i estetyczny design: zredukowane wymiary = oszczędność miejsca
  • nie przesuwanie się przewodu przy złączu zapobiega rozszczelnieniu instalacji
  • zgodność z wymaganiami normy ISO 14743
  • doskonała wydajność próżniowa (99%) dzięki opatentowanemu systemowi uszczelnienia
  • lekkość = zmniejszone zużycie energii w instalacji

Jak zamawiać

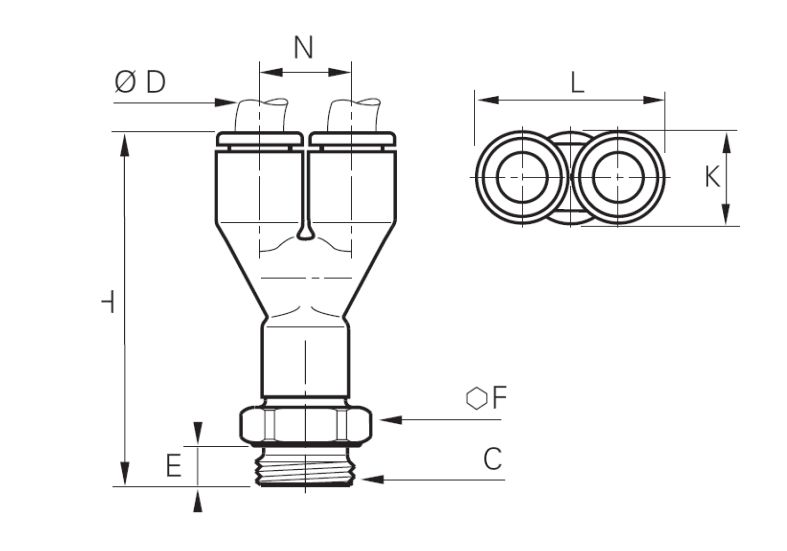

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F

H

K

L

N

4

M5x08

3158 04 19

3,5

8

32,5

8,5

17,5

9

4

G1/8

3158 04 10

5

13

32

8,5

17,5

9

4

G1/4

3158 04 13

5,5

16

32

8,5

17,5

9

6

M5x08

3158 06 19

3,5

10

39,5

10,5

21,5

11

6

G1/8

3158 06 10

5

13

39

10,5

21,5

11

6

G1/4

3158 06 13

5,5

16

39

10,5

21,5

11

8

G1/8

3158 08 10

5

13

56

13,5

28

14,5

8

G1/4

3158 08 13

5,5

16

55

13,5

28

14,5

8

G3/8

3158 08 17

6

19

54

13,5

28

14,5

10

G1/4

3158 10 13

5,5

16

63,5

16

33

17

10

G3/8

3158 10 17

6

20

63,5

16

33

17

10

G1/2

3158 10 21

7

24

65

16

33

17

12

G3/8

3158 12 17

6

20

68

19

39

20

12

G1/2

3158 12 21

7

24

70

19

39

20

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Napędy beztłoczyskowe, wyspy zaworowe

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm H mm K mm L mm N mm Dostępność Koszyk
1

3158 04 19

 4 M5x08 3,5 8 32,5 8,5 17,5 9
2

3158 04 10

 4 G1/8 5 13 32 8,5 17,5 9
3

3158 04 13

 4 G1/4 5,5 16 32 8,5 17,5 9
4

3158 06 19

 6 M5x08 3,5 10 39,5 10,5 21,5 11
5

3158 06 10

 6 G1/8 5 13 39 10,5 21,5 11
6

3158 06 13

 6 G1/4 5,5 16 39 10,5 21,5 11
7

3158 08 10

 8 G1/8 5 13 56 13,5 28 14,5
8

3158 08 13

 8 G1/4 5,5 16 55 13,5 28 14,5
9

3158 08 17

 8 G3/8 6 19 54 13,5 28 14,5
10

3158 10 13

 10 G1/4 5,5 16 63,5 16 33 17
11

3158 10 17

 10 G3/8 6 20 63,5 16 33 17
12

3158 10 21

 10 G1/2 7 24 65 16 33 17
13

3158 12 17

 12 G3/8 6 20 68 19 39 20
14

3158 12 21

 12 G1/2 7 24 70 19 39 20
