Złączka pneumatyczna tablicowa ze złączką z pierścieniem zaciskowym 3146 serii LF3000 Parker Legris

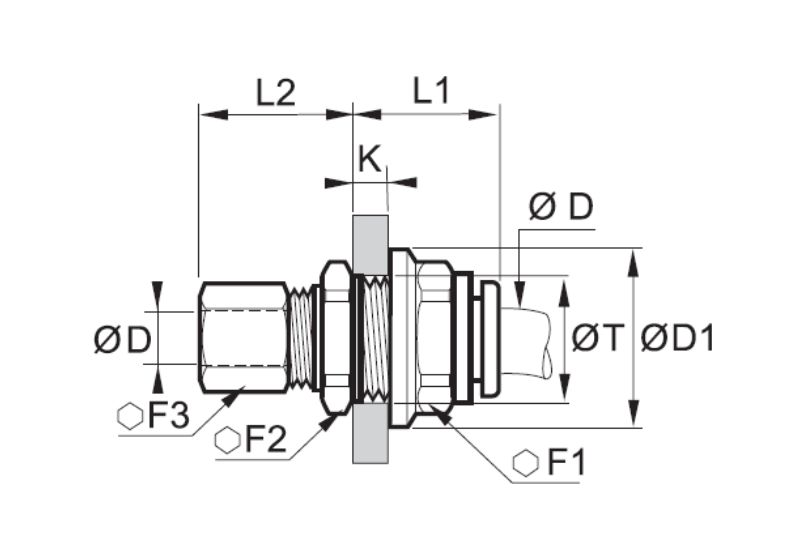

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej
D1 | D2 | Kod zamówieniowy | F1 | F2 | F3 | K max | L1 | L2 | Tmin |
4 | 16 | 3146 04 00 | 13 | 13 | 10 | 7 | 17,5 | 17,5 | 10,5 |
6 | 18 | 3146 06 00 | 15 | 17 | 13 | 8 | 19 | 18 | 12,5 |
8 | 21,5 | 3146 08 00 | 18 | 19 | 14 | 8 | 20,5 | 20,5 | 15,5 |
10 | 26 | 3146 10 00 | 22 | 22 | 19 | 8,5 | 23 | 24,5 | 18,5 |
12 | 31 | 3146 12 00 | 26 | 25 | 22 | 8,5 | 27 | 25 | 22,5 |
14 | 34,5 | 3146 14 00 | 29 | 29 | 24 | 10,5 | 27 | 27 | 25,5 |
