Kolanko | złączka pneumatyczna kątowa -- GZ BSPP | M -- 3699

  • Kod:3699
  • Producent:Parker Legris
  • Seria:-- 3699
Informacje o produkcie:
Produkt dedykowany dla przemysłu spożywczego

Medium: sprężone powietrze, smar, olej, woda
Materiały: mosiądz niklowany, FKM
Temperatura pracy: -20 ÷ +150°C | 30bar
Zgodne z normami FDA

Dane techniczne

Kolanko | złączka pneumatyczna kątowa 3699 seria LF3600 Parker Legris
gwint zewnętrzny BSPP i metryczny



Medium: sprężone powietrze, smar, olej, woda
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +150°C
Materiały korpus, adapter, pierścień: mosiądz niklowany
O-ring: fluoroelastomer (FKM)



LF 3600 to seria niezawodnych i odpornych złączy metalowych Parker Legris do cieczy przemysłowych, dedykowanych do najbardziej wymagających aplikacji:

  • spożywczych (zgodna z normami FDA)
  • ekspresów do kawy
  • automotive
  • sprzętu medycznego
  • drukowania
  • systemów zraszania
  • robotów spawalniczych



Wysoka wydajność:

  • Odporne do 150°C przy 30 barach
  • Doskonałe właściwości mechaniczne
  • Długie gwinty odporne na wstrząsy i wibracje
  • Doskonała odporność na ścieranie i korozję
  • 100% szczelność testowana w produkcji



Uniwersalność:

  • Pełny przepływ, minimalny spadek ciśnienia
  • Materiały wykonania zgodne z normami FDA
  • Pierścień chwytający odpowiedni do rur metalowych (rowkowanych) i polimerowych
  • Wysoka odporność na wysokie ciśnienia i próżnię 99%
  • Doskonała zgodność chemiczna, kompaktowość i ergonomia
  • Ponad 250 elementów złącznych, ręczne łączenie i rozłączanie elementów

Jak zamawiać

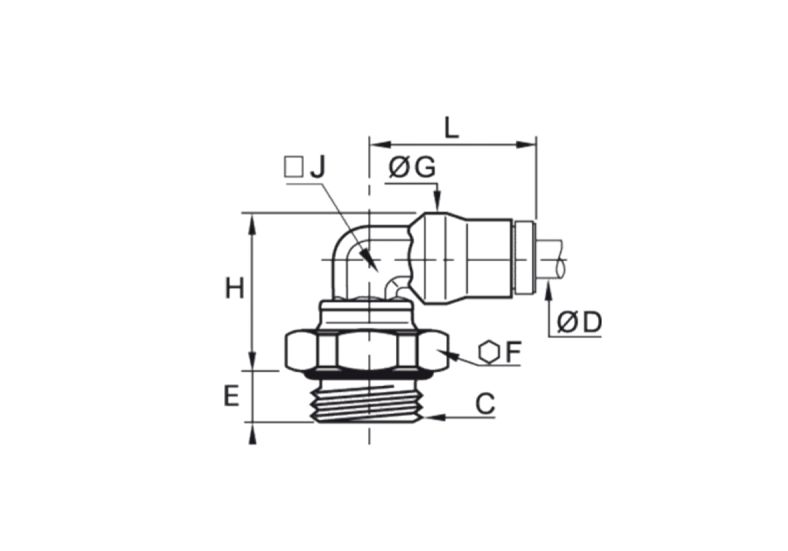

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej





D

C

Kod  zamówieniowy

E

F

G

H

J

L

4

M5x0,8

3699 04 19

3,5

10

10

18

7

18

4

M6x1

3699 04 52

4,5

10

10

18

7

18

4

M8x1

3699 04 56

5

11

10

18

7

18

4

G1/8

3699 04 10

5,5

13

10

17

7

18

4

G1/4

3699 04 13

6,5

16

10

17,5

7

18

6

M10x1

3699 06 60

5,5

13

12

19

8

21,5

6

G1/8

3699 06 10

5,5

13

12

19

8

21,5

6

G1/4

3699 06 13

6,5

16

12

19,5

8

21,5

8

G1/8

3699 08 10

5,5

13

15

20,5

10

23,5

8

G1/4

3699 08 13

6,5

16

15

21,5

10

23,5

8

G3/8

3699 08 17

7,5

20

15

21,5

10

23,5

10

G1/4

3699 10 13

6,5

16

17,5

27

12

29

10

G3/8

3699 10 17

7,5

20

17,5

25,5

12

29

12

G1/4

3699 12 13

6,5

16

19,5

29,5

15

31

12

G3/8

3699 12 17

7,5

20

19,5

28,5

15

31

12

G1/2

3699 12 21

9

24

19,5

28,5

15

31

14

G3/8

3699 14 17

7,5

20

21,5

29

16

34

14

G1/2

3699 14 21

9

24

21,5

29,5

16

34

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm G mm H mm J mm L mm Dostępność Koszyk
1

3699 04 19

 4 M5x0,8 3,5 10 10 18 7 18
2

3699 04 52

 4 M6x1 4,5 10 10 18 7 18
3

3699 04 56

 4 M8x1 5 11 10 18 7 18
4

3699 04 10

 4 G1/8 5,5 13 10 17 7 18
5

3699 04 13

 4 G1/4 6,5 16 10 17,5 7 18
6

3699 06 60

 6 M10x1 5,5 13 12 19 8 21,5
7

3699 06 10

 6 G1/8 5,5 13 12 19 8 21,5
8

3699 06 13

 6 G1/4 6,5 16 12 19,5 8 21,5
9

3699 08 10

 8 G1/8 5,5 13 15 20,5 10 23,5
10

3699 08 13

 8 G1/4 6,5 16 15 21,5 10 23,5
11

3699 08 17

 8 G3/8 7,5 20 15 21,5 10 23,5
12

3699 10 13

 10 G1/4 6,5 16 17,5 27 12 29
13

3699 10 17

 10 G3/8 7,5 20 17,5 25,5 12 29
14

3699 12 13

 12 G1/4 6,5 16 19,5 29,5 15 31
15

3699 12 17

 12 G3/8 7,5 20 19,5 28,5 15 31
16

3699 12 21

 12 G1/2 9 24 19,5 28,5 15 31
17

3699 14 17

 14 G3/8 7,5 20 21,5 29 16 34
18

3699 14 21

 14 G1/2 9 24 21,5 29,5 16 34
