• Kod:3609
  • Producent:Parker Legris
  • Seria:-- 3609
Informacje o produkcie:
Produkt dedykowany dla przemysłu spożywczego

Medium: sprężone powietrze, smar, olej, woda
Materiały: mosiądz niklowany, FKM
Temperatura pracy: -20 ÷ +150°C | 30bar
Zgodne z normami FDA

Dane techniczne

Kolanko | złączka pneumatyczna kątowa 3609 seria LF3600 Parker Legris
gwint zewnętrzny BSPT



Medium: sprężone powietrze, smar, olej, woda
Ciśnienie robocze: 99%próżni do 20bar
Temperatura pracy: -20°C do +150°C
Materiały: Korpus, adapter, pierścień: mosiądz niklowany
O-ring: fluoroelastomer (FKM)



LF 3600 to seria niezawodnych i odpornych złączy metalowych Parker Legris do cieczy przemysłowych, dedykowanych do najbardziej wymagających aplikacji:

  • spożywczych (zgodna z normami FDA)
  • ekspresów do kawy
  • automotive
  • sprzętu medycznego
  • drukowania
  • systemów zraszania
  • robotów spawalniczych



Wysoka wydajność:

  • Odporne do 150°C przy 30 barach
  • Doskonałe właściwości mechaniczne
  • Długie gwinty odporne na wstrząsy i wibracje
  • Doskonała odporność na ścieranie i korozję
  • 100% szczelność testowana w produkcji



Uniwersalność:

  • Pełny przepływ, minimalny spadek ciśnienia
  • Materiały wykonania zgodne z normami FDA
  • Pierścień chwytający odpowiedni do rur metalowych (rowkowanych) i polimerowych
  • Wysoka odporność na wysokie ciśnienia i próżnię 99%
  • Doskonała zgodność chemiczna, kompaktowość i ergonomia
  • Ponad 250 elementów złącznych, ręczne łączenie i rozłączanie elementów

Jak zamawiać

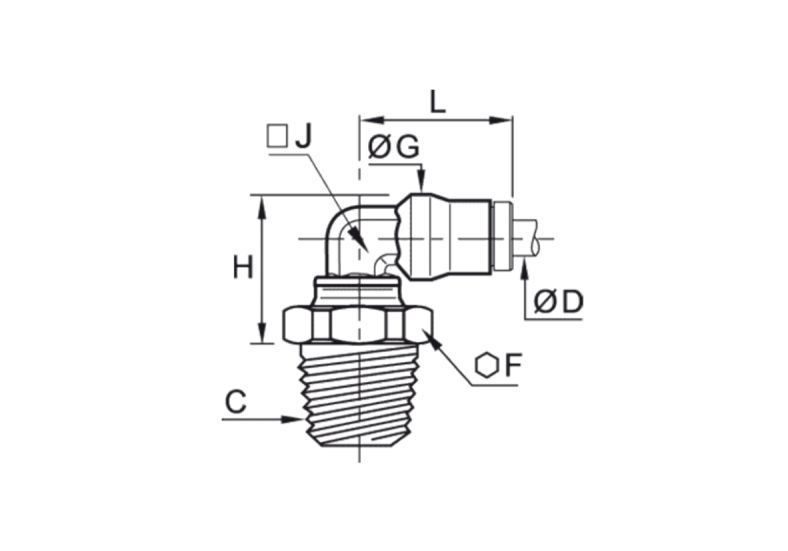

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej





D

C

Kod  zamówieniowy

F

G

H

J

L

4

R1/8

3609 04 10

13

10

15

7

18

4

R1/4

3609 04 13

14

10

17

7

18

6

R1/8

3609 06 10

13

12

17,5

8

21,5

6

R1/4

3609 06 13

14

12

19

8

21,5

8

R1/8

3609 08 10

13

15

19,5

10

23,5

8

R1/4

3609 08 13

14

15

21

10

23,5

8

R3/8

3609 08 17

17

15

21

10

23,5

10

R1/4

3609 10 13

15

17,5

23,5

12

29

10

R3/8

3609 10 17

17

17,5

25,5

12

29

12

R1/4

3609 12 13

15

19,5

26

15

31

12

R3/8

3609 12 17

17

19,5

28,5

15

31

12

R1/2

3609 12 21

21

19,5

28,5

15

31

14

R3/8

3609 14 17

19

21,5

29

16

34

14

R1/2

3609 14 21

22

21,5

30

16

34

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Jarosław Grzelik | Doradca techniczno-handlowy

Email: j.grzelik@arapneumatik.pl

Tel: +48 605 584 478

thumbnail

Cezary Walczak | Doradca techniczno-handlowy

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Doradca techniczno-handlowy

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik oddział Katowice

thumbnail

40-584 Katowice, ul. Dworska 12

Email: katowice@arapneumatik.pl

thumbnail

Sebastian Jajecznica | Doradztwo techniczno-handlowe

Email: s.jajecznica@arapneumatik.pl

Tel: +48 32 779 76 40

Kom: +48 601 156 145

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C mm F mm G mm H mm J mm L mm Dostępność Koszyk
1

3609 04 10

4 R1/8 13 10 15 7 18
2

3609 04 13

4 R1/4 14 10 17 7 18
3

3609 06 10

6 R1/8 13 12 17,5 8 21,5
4

3609 06 13

6 R1/4 14 12 19 8 21,5
5

3609 08 10

8 R1/8 13 15 19,5 10 23,5
6

3609 08 13

8 R1/4 14 15 21 10 23,5
7

3609 08 17

8 R3/8 17 15 21 10 23,5
8

3609 10 13

10 R1/4 15 17,5 23,5 12 29
9

3609 10 17

10 R3/8 17 17,5 25,5 12 29
10

3609 12 13

12 R1/4 15 19,5 26 15 31
11

3609 12 17

12 R3/8 17 19,5 28,5 15 31
12

3609 12 21

12 R1/2 21 19,5 28,5 15 31
13

3609 14 17

14 R3/8 19 21,5 29 16 34
14

3609 14 21

14 R1/2 22 21,5 30 16 34
