Kolanko | złączka pneumatyczna kątowa długa -- GZ BSPP i M -- 3669

  • Kod:3669
  • Producent:Parker Legris
  • Seria:-- 3669
Informacje o produkcie:
Produkt dedykowany dla przemysłu spożywczego

Medium: sprężone powietrze, smar, olej, woda
Materiały: mosiądz niklowany, FKM
Temperatura pracy: -20 ÷ +150°C | 30bar
Zgodne z normami FDA

Dane techniczne

Kolanko | złączka pneumatyczna kątowa długa 3669 seria LF3600 Parker Legris
gwint zewnętrzny BSPP i metryczny



Medium: sprężone powietrze, smar, olej, woda
Ciśnienie robocze: 99%próżni do 30bar
Temperatura pracy: -20°C do +150°C
Materiały korpus, adapter, pierścień: mosiądz niklowany
O-ring: fluoroelastomer (FKM)



LF 3600 to seria niezawodnych i odpornych złączy metalowych Parker Legris do cieczy przemysłowych, dedykowanych do najbardziej wymagających aplikacji:

  • spożywczych (zgodna z normami FDA)
  • ekspresów do kawy
  • automotive
  • sprzętu medycznego
  • drukowania
  • systemów zraszania
  • robotów spawalniczych



Wysoka wydajność:

  • Odporne do 150°C przy 30 barach
  • Doskonałe właściwości mechaniczne
  • Długie gwinty odporne na wstrząsy i wibracje
  • Doskonała odporność na ścieranie i korozję
  • 100% szczelność testowana w produkcji



Uniwersalność:

  • Pełny przepływ, minimalny spadek ciśnienia
  • Materiały wykonania zgodne z normami FDA
  • Pierścień chwytający odpowiedni do rur metalowych (rowkowanych) i polimerowych
  • Wysoka odporność na wysokie ciśnienia i próżnię 99%
  • Doskonała zgodność chemiczna, kompaktowość i ergonomia
  • Ponad 250 elementów złącznych, ręczne łączenie i rozłączanie elementów

Jak zamawiać

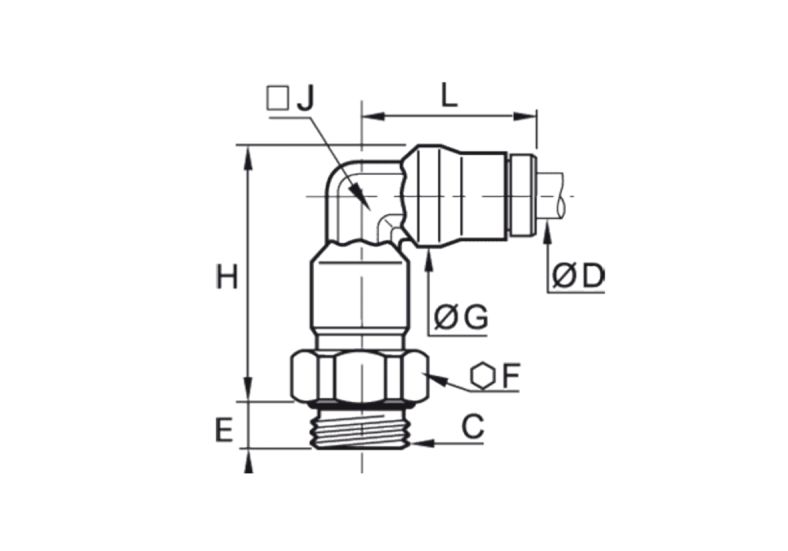

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej





D

C

Kod  zamówieniowy

E

F

G

H

J

L

4

M5x0,8

3669 04 19

3,5

10

10

27,5

7

18

4

G1/8

3669 04 10

5,5

13

10

25,5

7

18

6

G1/8

3669 06 10

5,5

13

12

31

8

21,5

6

G1/4

3669 06 13

6,5

16

12

30,5

8

21,5

8

G1/8

3669 08 10

5,5

14

15

33,5

10

23,5

8

G1/4

3669 08 13

5,5

16

15

34

10

23,5

10

G1/4

3669 10 13

6,5

18

17,5

42

12

29

10

G3/8

3669 10 17

7,5

20

17,5

41

12

29

12

G1/4

3669 12 13

6,5

20

19,5

47

15

31

12

G3/8

3669 12 17

7,5

20

19,5

46

15

31

14

G1/2

3669 14 21

9

24

21,5

49

16

34

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Jarosław Grzelik | Doradca techniczno-handlowy

Email: j.grzelik@arapneumatik.pl

Tel: +48 605 584 478

thumbnail

Cezary Walczak | Doradca techniczno-handlowy

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Doradca techniczno-handlowy

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm G mm H mm J mm L mm Dostępność Koszyk
1

3669 04 19

 4 M5x0,8 3,5 10 10 27,5 7 18
2

3669 04 10

 4 G1/8 5,5 13 10 25,5 7 18
3

3669 06 10

 6 G1/8 5,5 13 12 31 8 21,5
4

3669 06 13

 6 G1/4 6,5 16 12 30,5 8 21,5
5

3669 08 10

 8 G1/8 5,5 14 15 33,5 10 23,5
6

3669 08 13

 8 G1/4 5,5 16 15 34 10 23,5
7

3669 10 13

 10 G1/4 6,5 18 17,5 42 12 29
8

3669 10 17

 10 G3/8 7,5 20 17,5 41 12 29
9

3669 12 13

 12 G1/4 6,5 20 19,5 47 15 31
10

3669 12 17

 12 G3/8 7,5 20 19,5 46 15 31
11

3669 14 21

 14 G1/2 9 24 21,5 49 16 34
