Trójnik | złączka pneumatyczna L -- GZ BSPP i M -- 3693

  • Kod:3693
  • Producent:Parker Legris
  • Seria:-- 3693
Informacje o produkcie:
Produkt dedykowany dla przemysłu spożywczego

Medium: sprężone powietrze, smar, olej, woda
Materiały: mosiądz niklowany, FKM
Temperatura pracy: -20 ÷ +150°C | 30bar
Zgodne z normami FDA

Dane techniczne

Złączka pneumatyczna L 3693 seria LF3600 Parker Legris
gwint zewnętrzny BSPP i metryczny



Medium: sprężone powietrze, smar, olej, woda
Ciśnienie robocze: 99%próżni do 30bar
Temperatura pracy: -20°C do +150°C
Materiały korpus, adapter, pierścień: mosiądz niklowany
O-ring: fluoroelastomer (FKM)



LF 3600 to seria niezawodnych i odpornych złączy metalowych Parker Legris do cieczy przemysłowych, dedykowanych do najbardziej wymagających aplikacji:

  • spożywczych (zgodna z normami FDA)
  • ekspresów do kawy
  • automotive
  • sprzętu medycznego
  • drukowania
  • systemów zraszania
  • robotów spawalniczych



Wysoka wydajność:

  • Odporne do 150°C przy 30 barach
  • Doskonałe właściwości mechaniczne
  • Długie gwinty odporne na wstrząsy i wibracje
  • Doskonała odporność na ścieranie i korozję
  • 100% szczelność testowana w produkcji



Uniwersalność:

  • Pełny przepływ, minimalny spadek ciśnienia
  • Materiały wykonania zgodne z normami FDA
  • Pierścień chwytający odpowiedni do rur metalowych (rowkowanych) i polimerowych
  • Wysoka odporność na wysokie ciśnienia i próżnię 99%
  • Doskonała zgodność chemiczna, kompaktowość i ergonomia
  • Ponad 250 elementów złącznych, ręczne łączenie i rozłączanie elementów

Jak zamawiać

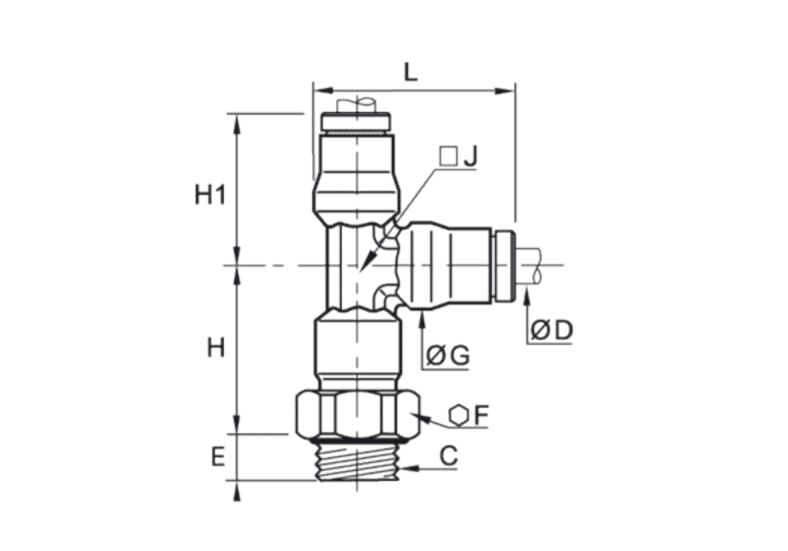

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F

G

H

H1

J

L

4

M5x0,8

3693 04 19

3,5

10

10

22,5

18

7

23

4

G1/8

3693 04 10

5,5

13

10

20,5

18

7

23

6

G1/8

3693 06 10

5,5

13

12

25

21,5

8

28

6

G1/4

3693 06 13

6,5

16

12

24,5

21,5

8

28

8

G1/8

3693 08 10

5,5

14

15

26,5

23,5

10

31

8

G1/4

3693 08 13

6,5

16

15

26,5

23,5

10

31

10

G1/4

3693 10 13

6,5

18

17,5

33

29

12

37,5

12

G3/8

3693 12 17

7,5

20

19,5

36,5

31

15

40,5

14

G1/2

3693 14 21

9

24

21,5

38,5

34

16

45

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Jarosław Grzelik | Doradca techniczno-handlowy

Email: j.grzelik@arapneumatik.pl

Tel: +48 605 584 478

thumbnail

Cezary Walczak | Doradca techniczno-handlowy

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Doradca techniczno-handlowy

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Dyrektor działu pneumatyki

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm G mm H mm H1 mm J mm L mm Dostępność Koszyk
1

3693 04 19

 4 M5x0,8 3,5 10 10 22,5 18 7 23
2

3693 04 10

 4 G1/8 5,5 13 10 20,5 18 7 23
3

3693 06 10

 6 G1/8 5,5 13 12 25 21,5 8 28
4

3693 06 13

 6 G1/4 6,5 16 12 24,5 21,5 8 28
5

3693 08 10

 8 G1/8 5,5 14 15 26,5 23,5 10 31
6

3693 08 13

 8 G1/4 6,5 16 15 26,5 23,5 10 31
7

3693 10 13

 10 G1/4 6,5 18 17,5 33 29 12 37,5
8

3693 12 17

 12 G3/8 7,5 20 19,5 36,5 31 15 40,5
9

3693 14 21

 14 G1/2 9 24 21,5 38,5 34 16 45
