Złączka pneumatyczna prosta -- GW BSPP | M -- 3614

  • Kod:3614
  • Producent:Parker Legris
  • Seria:-- 3614
Informacje o produkcie:
Produkt dedykowany dla przemysłu spożywczego

Medium: sprężone powietrze, smar, olej, woda
Materiały: mosiądz niklowany, FKM
Temperatura pracy: -20 ÷ +150°C | 30bar
Zgodne z normami FDA

Dane techniczne

Złączka pneumatyczna prosta 3614 seria LF3600 Parker Legris
gwint wewnętrzny (nakrętna) BSPP i metryczny



Medium: sprężone powietrze, smar, olej, woda
Ciśnienie robocze: 99%próżni do 30bar
Temperatura pracy: -20°C do +150°C
Materiały korpus, adapter, pierścień: mosiądz niklowany
O-ring: fluoroelastomer (FKM)



LF 3600 to seria niezawodnych i odpornych złączy metalowych Parker Legris do cieczy przemysłowych, dedykowanych do najbardziej wymagających aplikacji:

  • spożywczych (seria zgodna z normami FDA)
  • ekspresów do kawy
  • automotive
  • sprzętu medycznego
  • drukowania
  • systemów zraszania
  • robotów spawalniczych



Wysoka wydajność:

  • Odporne do 150°C przy 30 barach
  • Doskonałe właściwości mechaniczne
  • Długie gwinty odporne na wstrząsy i wibracje
  • Doskonała odporność na ścieranie i korozję
  • 100% szczelność testowana w produkcji



Uniwersalność:

  • Pełny przepływ, minimalny spadek ciśnienia
  • Materiały wykonania zgodne z normami FDA
  • Pierścień chwytający odpowiedni do rur metalowych (rowkowanych) i polimerowych
  • Wysoka odporność na wysokie ciśnienia i próżnię 99%
  • Doskonała zgodność chemiczna, kompaktowość i ergonomia
  • Ponad 250 elementów złącznych, ręczne łączenie i rozłączanie elementów

Jak zamawiać

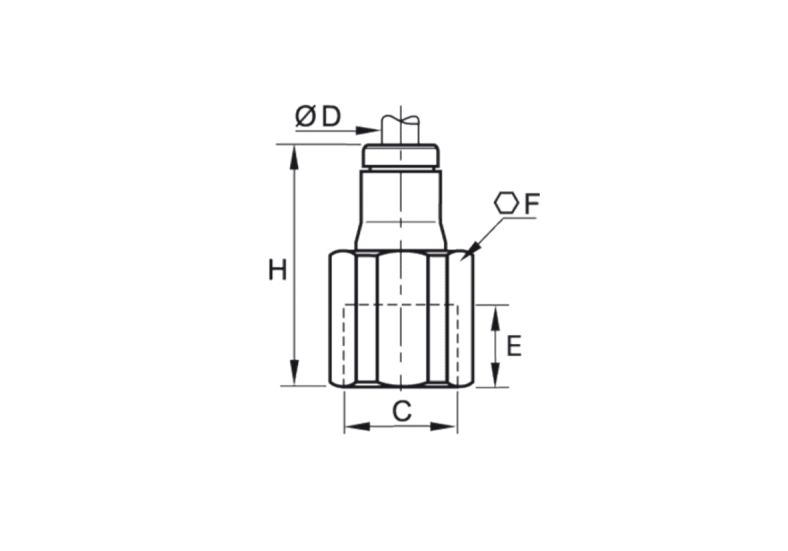

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

C

Kod  zamówieniowy

E

F

H

4

M5x0,8

3614 04 19

5

10

22

4

G1/8

3614 04 10

7,5

14

25

4

G1/4

3614 04 13

11

17

29

6

G1/8

3614 06 10

7,5

14

27,5

6

G1/4

3614 06 13

11

17

31,5

8

G1/8

3614 08 10

9,5

15

28,5

8

G1/4

3614 08 13

13,5

17

32,5

10

G3/8

3614 10 17

14

22

38

12

G3/8

3614 12 17

14

22

39

12

G1/2

3614 12 21

18,5

24

43,5



Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Napędy beztłoczyskowe, wyspy zaworowe

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm C E mm F mm H mm Dostępność Koszyk
1

3614 04 19

 4 M5x0,8 5 10 22
2

3614 04 10

 4 G1/8 7,5 14 25
3

3614 04 13

 4 G1/4 11 17 29
4

3614 06 10

 6 G1/8 7,5 14 27,5
5

3614 06 13

 6 G1/4 11 17 31,5
6

3614 08 10

 8 G1/8 9,5 15 28,5
7

3614 08 13

 8 G1/4 13,5 17 32,5
8

3614 10 17

 10 G3/8 14 22 38
9

3614 12 17

 12 G3/8 14 22 39
10

3614 12 21

 12 G1/2 18,5 24 43,5
