Trójnik | złączka pneumatyczna grodziowa kątowa -- 3639

  • Kod:3639
  • Producent: -
  • Seria:-- 3639
Informacje o produkcie:
Produkt dedykowany dla przemysłu spożywczego

Medium: sprężone powietrze, smar, olej, woda
Materiały: mosiądz niklowany, FKM
Temperatura pracy: -20 ÷ +150°C | 30bar
Zgodne z normami FDA

Dane techniczne

Trójnik | złączka pneumatyczna grodziowa kątowa 3639 seria LF3600 Parker Legris



Medium: sprężone powietrze, smar, olej, woda
Ciśnienie robocze: 99%próżni do 30bar
Temperatura pracy: -20°C do +150°C
Materiały korpus, adapter, pierścień: mosiądz niklowany
O-ring: fluoroelastomer (FKM)



LF 3600 to seria niezawodnych i odpornych złączy metalowych Parker Legris do cieczy przemysłowych, dedykowanych do najbardziej wymagających aplikacji:

  • spożywczych (zgodna z normami FDA)
  • ekspresów do kawy
  • automotive
  • sprzętu medycznego
  • drukowania
  • systemów zraszania
  • robotów spawalniczych



Wysoka wydajność:

  • Odporne do 150°C przy 30 barach
  • Doskonałe właściwości mechaniczne
  • Długie gwinty odporne na wstrząsy i wibracje
  • Doskonała odporność na ścieranie i korozję
  • 100% szczelność testowana w produkcji



Uniwersalność:

  • Pełny przepływ, minimalny spadek ciśnienia
  • Materiały wykonania zgodne z normami FDA
  • Pierścień chwytający odpowiedni do rur metalowych (rowkowanych) i polimerowych
  • Wysoka odporność na wysokie ciśnienia i próżnię 99%
  • Doskonała zgodność chemiczna, kompaktowość i ergonomia
  • Ponad 250 elementów złącznych, ręczne łączenie i rozłączanie elementów

Jak zamawiać

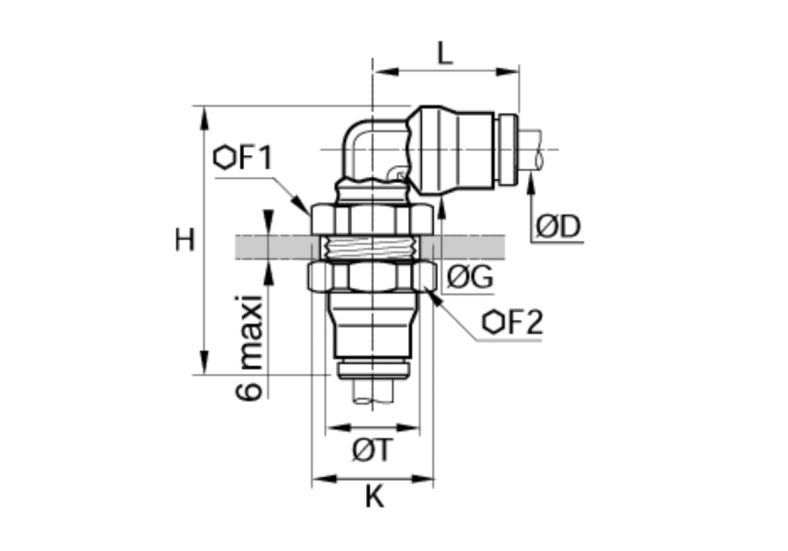

Sprawdź wymiary złączki pneumatycznej na rysunku powyżej



D

Kod  zamówieniowy

F1

F2

G

H

K

L

Tmin

4

3639 04 00

13

14

10

35

14

18

12,5

6

3639 06 00

16

17

12

40,5

17,5

21,5

15

8

3639 08 00

18

19

15

44

19,5

23,5

17

10

3639 10 00

22

27

17,5

51

24

29

21

12

3639 12 00

24

24

19,5

55

26

31

23

14

3639 14 00

27

27

21,5

59

29,5

34

25



Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Cezary Walczak | Szybkozłącza, zawory Piezo, hydraulika Hoe

Email: c.walczak@arapneumatik.pl

Tel: +48 607 387 687

thumbnail

Daniel Stolarski | Silniki, amortyzatory, napędy, sterowniki

Email: d.stolarski@arapneumatik.pl

Tel: +48 667 347 247

thumbnail

Maciej Picher | Napędy beztłoczyskowe, wyspy zaworowe

Email: m.picher@arapneumatik.pl

Tel: +48 691 556 653

ARA Pneumatik Katowice

thumbnail

40-584 Katowice,

Email: katowice@arapneumatik.pl

thumbnail

Piotr Nisowski | Pneumatyka Katowice

Email: p.nisowski@arapneumatik.pl

Tel: +48 607 847 647

Produkty dostępne w sklepie internetowym

Lp. Kod produktu D mm F1 mm F2 mm G mm H mm K mm L mm Tmin mm Dostępność Koszyk
1

3639 04 00

 4 13 14 10 35 14 18 12,5
2

3639 06 00

 6 16 17 12 40,5 17,5 21,5 15
3

3639 08 00

 8 18 19 15 44 19,5 23,5 17
4

3639 10 00

 10 22 27 17,5 51 24 29 21
5

3639 12 00

 12 24 24 19,5 55 26 31 23
6

3639 14 00

 14 27 27 21,5 59 29,5 34 25
