Dane techniczne
Złączka kątowa długa 3809 serii LF3800 Parker Legris:
- korpus wykonany ze stali nierdzewnej 316L
- pierścień zaciskowy wykonany ze stali nierdzewnej 303
- temperatura pracy: -20 ÷ +150°C
- gwint zewnętrzny BSPT lub NPT
Katalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

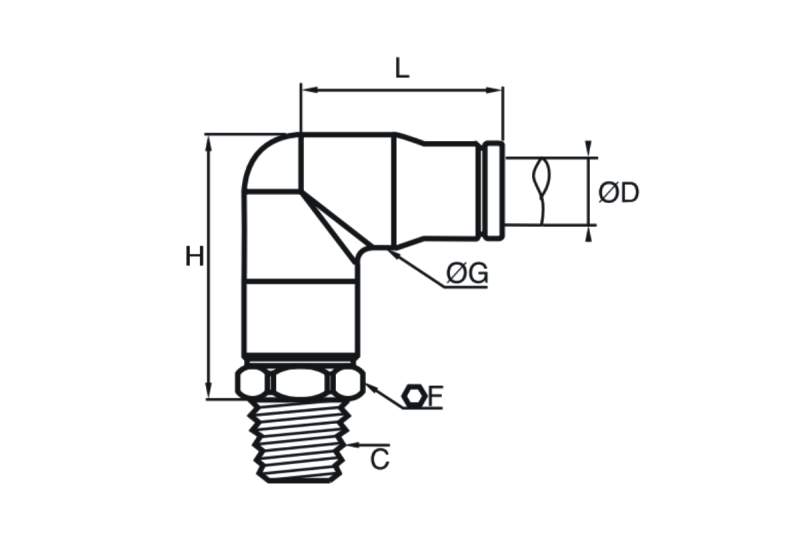

| Lp. | Kod produktu | D mm | C | F mm | G mm | H mm | L mm | seria i materiał | Dostępność | Koszyk |
| 1 | 3809 04 10 | 4 | R1/8 | 10 | 10 | 23,5 | 16,5 | LF3800 - korpus: stal 316L |  | |
| 2 | 3809 04 11 | 4 | NPT1/8 | 11 | 10 | 25,5 | 18,5 | LF3800 - korpus: stal 316L | | |
| 3 | 3809 06 10 | 6 | R1/8 | 13 | 12 | 27,5 | 20 | LF3800 - korpus: stal 316L |  | |
| 4 | 3809 06 11 | 6 | NPT1/8 | 13 | 12,5 | 29 | 22,5 | LF3800 - korpus: stal 316L | | |
| 5 | 3809 06 13 | 6 | R1/4 | 14 | 12 | 27,5 | 25 | LF3800 - korpus: stal 316L | | |
| 6 | 3809 06 14 | 6 | NPT1/4 | 14 | 12,5 | 29 | 22,5 | LF3800 - korpus: stal 316L | | |
| 7 | 3809 08 10 | 8 | R1/8 | 14 | 15 | 32 | 25 | LF3800 - korpus: stal 316L | | |
| 8 | 3809 08 11 | 8 | NPT1/8 | 14 | 15 | 34 | 24 | LF3800 - korpus: stal 316L | | |
| 9 | 3809 08 13 | 8 | R1/4 | 14 | 14,5 | 34 | 25 | LF3800 - korpus: stal 316L | | |
| 10 | 3809 08 14 | 8 | NPT1/4 | 14 | 15 | 34 | 24 | LF3800 - korpus: stal 316L | | |
| 11 | 3809 10 13 | 10 | R1/4 | 19 | 17,5 | 37,5 | 27,5 | LF3800 - korpus: stal 316L | | |
| 12 | 3809 10 14 | 10 | NPT1/4 | 19 | 17,5 | 39,5 | 30 | LF3800 - korpus: stal 316L | | |
| 13 | 3809 10 17 | 10 | R3/8 | 19 | 17,5 | 37,5 | 27,5 | LF3800 - korpus: stal 316L | | |
| 14 | 3809 10 18 | 10 | NPT3/8 | 19 | 17,5 | 39,5 | 30 | LF3800 - korpus: stal 316L | | |
