Dane techniczne

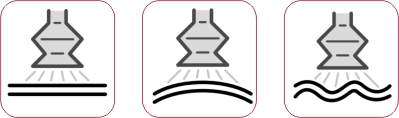

Ssawki mieszkowe serii FG 5 ÷ 88mm są uniwersalnymi ssawkami do mocowania prawie wszystkich materiałów. Przyssawki próżniowe dzięki dużej elastyczności dobrze dopasowują się do nierówności chwytanej powierzchni. 2,5 mieszka zapewnia bardzo łagodne dostawianie ssawki do delikatnych powierzchni nie narażając ich na uszkodzenie. Specjalne powierzchnie podparcia na dnie ssawki zapobiegają deformowaniu się powierzchni mocowanego przedmiotu. Ssawki 2,5 mieszkowe stosuje się również tam, gdzie potrzebny jest duży skok mocujący, bądź wymagana jest duża tolerancja pozycji w kierunku najazdu ssawki na chwytany przedmiot.
Materiały:
- NBR – perbunan
- TBA – modyfikowany perbunan
- PU – poliuretan
- NK – naturalny kauczuk
- CR – chloropren
- SI – silikon
- STN – Siton®
Przeznaczenie dla branży: metal | drewno | opakowania | plastik
Przykładowy kod zamówieniowy: FG 32-NBR
seria: FG | średnica: 32mm | materiał: SI
Łączniki do ssawek:
- wciskane typu N
- skręcane typu S
- nitowane przez producenta, typu Z

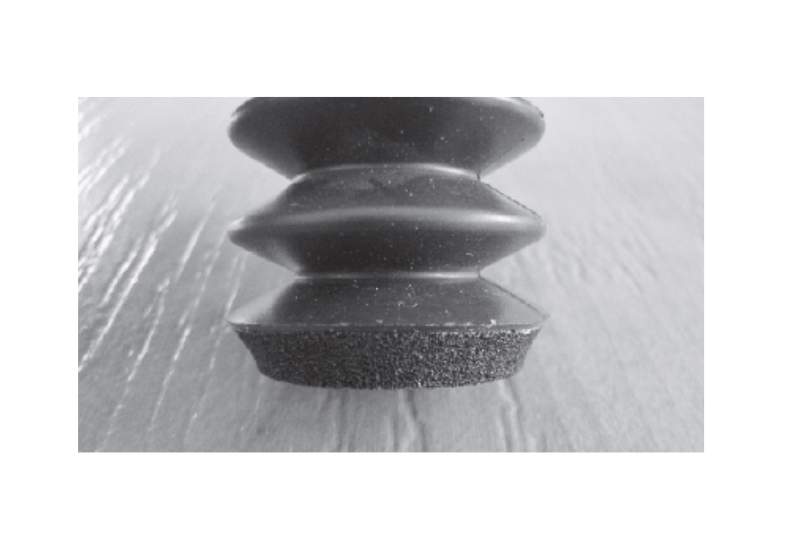

Seria FGG 20 ÷ 88mm: ssawki okrągłe 2,5 mieszkowe przeznaczone do chwytania powierzchni strukturalnych i porowatych, z licznymi wgłębieniami, pęknięciami i wyniosłościami (surowe drewno, ozdobne laminaty, szkło ornamentowe, blachy reflowane, surowy kamień, beton).
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

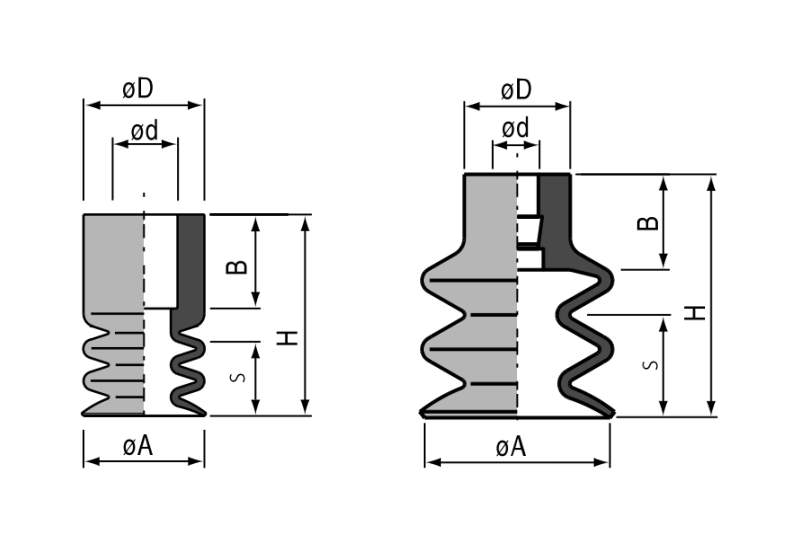

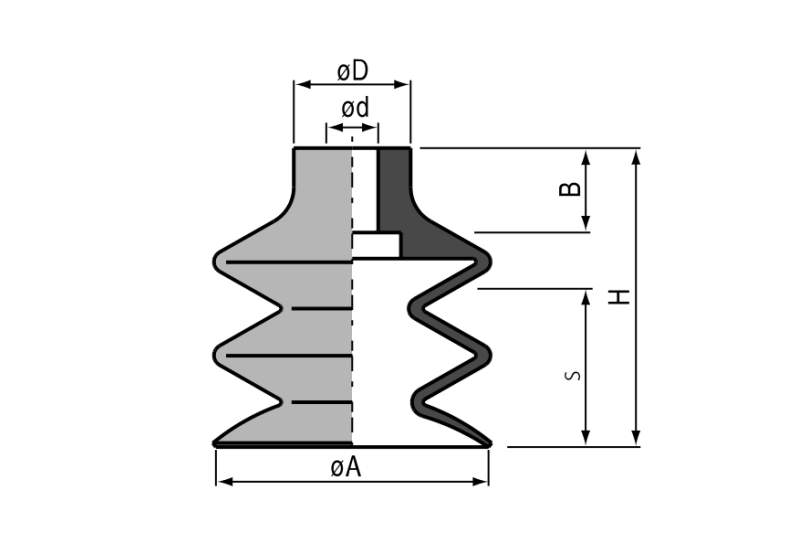

| Lp. | Kod produktu | ØA mm | Materiał - | V cm3 | F1 N | F2 N | Rmin mm | H mm | Ød mm | ØD mm | Skok mm | B mm | Masa g | Dostępność | Koszyk |
| 1 | FG 5-NBR | 5 | perbunan | 0,04 | 0,1 | 0,8 | 8 | 13,5 | 4 | 7 | 3 | 8 | 0,5 |  | |
| 2 | FG 5-SI | 5 | silikon | 0,04 | 0,1 | 0,8 | 8 | 13,5 | 4 | 7 | 3 | 8 | 0,5 | | |
| 3 | FG 6-NBR | 6 | perbunan | 0,04 | 0,1 | 0,8 | 8 | 13,2 | 4 | 7 | 3 | 7 | 0,5 |  | |
| 4 | FG 6-SI | 6 | silikon | 0,04 | 0,1 | 0,8 | 8 | 13,2 | 4 | 7 | 3 | 7 | 0,5 | | |
| 5 | FG 7-NBR | 7 | perbunan | 0,04 | 0,1 | 0,9 | 8 | 14,5 | 4,7 | 9 | 3 | 6 | 0,5 | | |
| 6 | FG 7-SI | 7 | silikon | 0,04 | 0,1 | 0,9 | 8 | 14,5 | 4,7 | 9 | 3 | 6 | 0,5 | | |
| 7 | 220.009.105.01 | 9 | perbunan | 0,15 | 0,7 | 2,3 | 10 | 15 | 4,4 | 9 | 3 | 7 | 0,6 | | |
| 8 | FG 9-SI | 9 | silikon | 0,15 | 0,7 | 2,3 | 10 | 15 | 4,4 | 9 | 3 | 7 | 0,6 |  | |
| 9 | FG 12-NBR | 12 | perbunan | 0,54 | 0,9 | 3,5 | 13 | 21 | 4 | 10 | 7 | 9 | 1,1 | | |
| 10 | FG 12-SI | 12 | silikon | 0,54 | 0,9 | 3,5 | 13 | 21 | 4 | 10 | 7 | 9 | 1,1 |  | |
| 11 | FG 14-NBR | 14 | perbunan | 0,98 | 1,2 | 5,7 | 15 | 22 | 4 | 10 | 10 | 9 | 1,4 | | |
| 12 | FG 14-SI | 14 | silikon | 0,98 | 1,2 | 5,7 | 15 | 22 | 4 | 10 | 10 | 9 | 1,4 | | |
| 13 | FG 18-NBR | 17,5 | perbunan | 1,35 | 2,3 | 8,5 | 20 | 22 | 4 | 10 | 10 | 9 | 1,8 | | |
| 14 | FG 18-SI | 17,5 | silikon | 1,35 | 2,3 | 8,5 | 20 | 22 | 4 | 10 | 10 | 9 | 1,8 | | |
| 15 | FG 20-NBR | 20 | perbunan | 2 | 3,8 | 12,1 | 30 | 23 | 4 | 10 | 10 | 9 | 2,2 | | |
| 16 | FG 20-SI | 20 | silikon | 2 | 3,8 | 12,1 | 30 | 23 | 4 | 10 | 10 | 9 | 2,2 | | |
| 17 | FG 25-NBR | 25 | perbunan | 5,4 | 4,5 | 19 | 30 | 34 | 4 | 10 | 20 | 9 | 3,8 | | |
| 18 | FG 26-NBR | 25 | perbunan | 6,1 | 5 | 21,5 | 30 | 31 | 8 | 16 | 11 | 13 | 8 | | |
| 19 | FG 25-SI | 25 | silikon | 5,4 | 4,5 | 19 | 30 | 34 | 4 | 10 | 20 | 9 | 3,8 | | |
| 20 | FG 26-SI | 25 | silikon | 6,1 | 5 | 21,5 | 30 | 31 | 8 | 16 | 11 | 13 | 8 | | |
| 21 | FG 32-NBR | 32 | perbunan | 10 | 12 | 36,9 | 35 | 37,5 | 8 | 18 | 14,5 | 13 | 9,4 | | |
| 22 | FG 32-SI | 32 | silikon | 10 | 12 | 36,9 | 35 | 37,5 | 8 | 18 | 14,5 | 13 | 9,4 | | |
| 23 | FG 42-NBR | 42 | perbunan | 19,5 | 13,6 | 44 | 75 | 46 | 8 | 18 | 22 | 13 | 18,5 | | |
| 24 | FG 42-SI | 42 | silikon | 19,5 | 13,6 | 44 | 75 | 46 | 8 | 18 | 22 | 13 | 18,5 | | |
| 25 | FG 52-NBR | 52 | perbunan | 36 | 27 | 96 | 75 | 49 | 8 | 18 | 27 | 13 | 24,6 | | |
| 26 | FG 52-SI | 52 | silikon | 36 | 27 | 96 | 75 | 49 | 8 | 18 | 27 | 13 | 24,6 | | |
| 27 | FG 62-NBR | 62 | perbunan | 72,5 | 39,6 | 137 | 75 | 55 | 8 | 21 | 31 | 13 | 50 | | |
| 28 | FG 62-SI | 62 | silikon | 72,5 | 39,6 | 137 | 75 | 55 | 8 | 21 | 31 | 13 | 50 | | |
| 29 | FG 88-NBR | 88 | perbunan | 165 | 45,2 | 286 | 100 | 87,5 | 12 | 25 | 48,5 | 20 | 175 | | |
| 30 | FG 88-SI | 88 | silikon | 165 | 45,2 | 286 | 100 | 87,5 | 12 | 25 | 48,5 | 20 | 175 | | |
Zakres średnic: Ø 5 ÷ 88 mm
