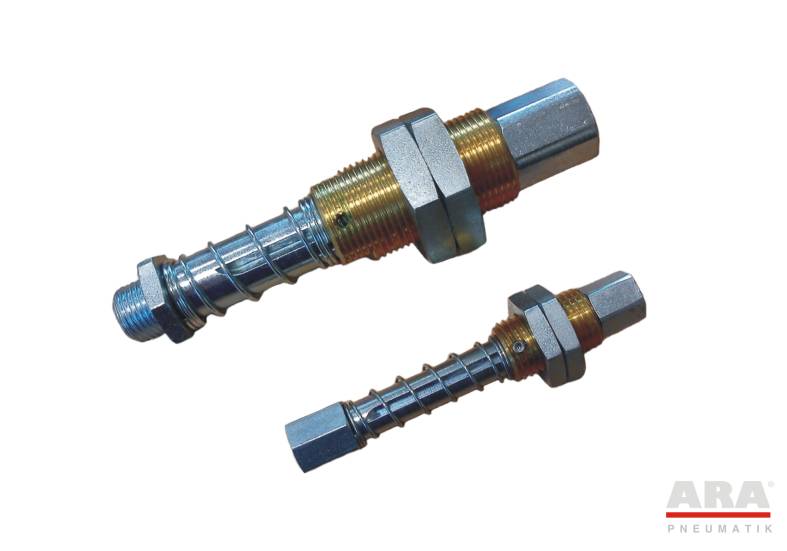

Amortyzator sprężynowy jednostronnego działania - FSTE - ARA Pneumatik

Kod:FSTE
Producent:ARA Pneumatik
Seria:M5 | G1/8 | G1/4 | G1/2 -- FSTE

Informacje o produkcie:

końcówka kodu zamówieniowego 'VG' -> amortyzatory przeciwskrętne

Jednostronne amortyzatory sprężynowe serii FSTE służą do kompensacji niedokładności pozycjonowania ssawki względem chwytanego przedmiotu w kierunku najazdu. Amortyzatory te stosuje się najczęściej w przypadku chwytania powierzchni nieregularnych lub przedmiotów, których położenie nie może być dokładnie zdefiniowane, bądź ulega naturalnej zmianie (np. pobieranie przedmiotów ze stosu). Dopuszczalną wartość niedokładności położenia ssawki względem powierzchni chwytanego przedmiotu określa skok amortyzatora.

Dodatkową zaletą stosowania amortyzatorów sprężynowych jest zapewnienie delikatnego zetknięcia się ssawki z chwytanym przedmiotem - nawet przy stosunkowo dużych prędkościach najazdu. W przypadku stosowania pojedynczych amortyzatorów może mieć znaczenie zachowanie orientacji chwytanego przedmiotu podczas jego transportowania. W takich przypadkach stosuje się amortyzatory przeciwskrętne wersji VG. Natomiast gdy wymagana jest podwyższona żywotność amortyzatora - należy wybrać wersję HD.

Jak zamawiać

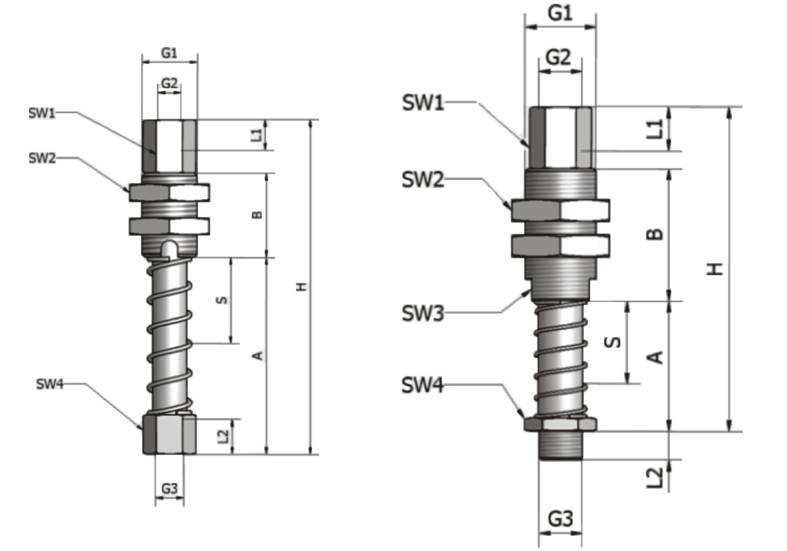

Kod zamówieniowy	G1 [mm]	G2 [mm]	G3 [mm]	SW1 [mm]	SW2 [mm]	SW3 [mm]	SW4 [mm]	A [mm]	B [mm]	L1 [mm]	L2 [mm]	H [mm]	S [mm]
FSTE-M5-10	M10X1	M5	M5	8	14	-	8	23	15	5,5	6,2	47,2	10
FSTE -M5-20	M10X1	M5	M5	8	14	-	8	35	15	5,5	6,2	59,2	20
FSTE -M5-10-VG	M10X1	M5	M5	8	14	-	8	23	15	5,5	6,2	47,2	10
FSTE -M5-20-VG	M10X1	M5	M5	8	14	-	8	35	15	5,5	6,2	59,2	20
FSTE -G1/8-15	M16x1	G1/8	G1/8	12	22	13	14	29,5	30	8	6,5	73,5	15
FSTE -G1/8-25	M16x1	G1/8	G1/8	12	22	13	14	42,5	30	8	6,5	86,5	25
FSTE -G1/8-50	M16x1	G1/8	G1/8	12	22	13	14	73,5	30	8	6,5	118	50
FSTE -G1/8-50-VG	M16x1	G1/8	G1/8	12	22	13	14	73,5	30	8	6,5	118	50
FSTE -G1/8-15-VG	M16x1	G1/8	G1/8	12	22	13	14	29,5	30	8	6,5	73,5	15
FSTE -G1/8-50-VG	M16x1	G1/8	G1/8	12	22	13	14	73,5	30	8	6,5	118	50
FSTE -G1/4-25	M20X1.5	G1/8	G1/4	17	24	17	17	40,5	40	13	8,5	86	25
FSTE -G1/4-50	M20X1.5	G1/8	G1/4	17	24	17	17	70	40	13	8,5	116	50
FSTE -G1/4-75	M20X1.5	G1/8	G1/4	17	24	17	17	99,5	40	13	8,5	145	75
FSTE -G1/4-25-VG	M20X1.5	G1/8	G1/4	17	24	17	17	40,5	40	13	8,5	86	25
FSTE -G1/4-75-VG	M20X1.5	G1/8	G1/4	17	24	17	17	99,5	40	13	8,5	145	50
FSTE -G1/4-50-VG	M20X1.5	G1/8	G1/4	17	24	17	17	70	40	13	8,5	116	50
FSTE -G1/2-25	M30x1.5	G3/8	G1/2	24	36	27	24	42,5	55	13	10,5	106	25
FSTE -G1/2-75	M30x1.5	G3/8	G1/2	24	36	27	24	114	55	13	10,5	177	75

Przegląd komponentów techniki próżniowej

(16090 KB)

Katalog

ARA Pneumatik Wrocław

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

Andrzej Kocełuch | Kierownik techniki próżniowej

Email: andrzej.k@arapneumatik.pl

Tel: +48 601 782 760

Lp.	Kod produktu	G1 mm	G2 mm	G3 mm	SW1 mm	SW2 mm	SW3 mm	SW4 mm	A mm	B mm	L1 mm	L2 mm	H mm	S mm
1	FSTE-1/8-15	M16x1	G1/8	G1/8	12	22	13	14	29.5	30	8	6.5	73.5	15
2	FSTE-1/8-15-VG	M16x1	G1/8	G1/8	12	22	13	14	29.5	30	8	6.5	73.5	15
3	FSTE-1/8-25	M16x1	G1/8	G1/8	12	22	13	14	42.5	30	8	6.5	86.5	25
4	FSTE-1/8-50	M16x1	G1/8	G1/8	12	22	13	14	73.5	30	8	6.5	117.5	50
5	FSTE-1/8-50-VG	M16x1	G1/8	G1/8	12	22	13	14	73.5	30	8	6.5	117.5	50
6	FSTE-1/4-25	M20x1.5	G1/8	G1/4	17	24	17	17	40.5	40	13	8.5	86	25
7	FSTE-1/4-25-VG	M20x1.5	G1/8	G1/4	17	24	17	17	40.5	40	13	8.	86	25
8	FSTE-1/4-50	M20x1.5	G1/8	G1/4	17	24	17	17	70	40	13	8.5	115.5	50
9	FSTE-1/4-50-VG	M20x1.5	G1/8	G1/4	17	24	17	17	70	40	13	8.5	115.5	50
10	FSTE-1/4-75	M20x1.5	G1/8	G1/4	17	24	17	17	99.5	40	13	8.5	145	75
11	FSTE-1/4-75-VG	M20x1.5	G1/8	G1/4	17	24	17	17	99.5	40	13	8.5	145	50
12	FSTE-1/2-25	M30x1.5	G3/8	G1/2	24	36	27	24	42.5	55	13	10.5	105.5	25
13	FSTE-1/2-75	M30x1.5	G3/8	G1/2	24	36	27	24	113.5	55	13	10.5	176.5	75
