Dwustronne amortyzatory sprężynowe serii FSTA służą do kompensacji niedokładności pozycjonowania ssawki względem chwytanego przedmiotu w kierunku najazdu. Amortyzatory te stosuje się najczęściej w przypadku chwytania powierzchni nieregularnych lub przedmiotów, których położenie nie może być dokładnie zdefiniowane, bądź ulega naturalnej zmianie (np. pobieranie przedmiotów ze stosu). Dopuszczalną wartość niedokładności położenia ssawki względem powierzchni chwytanego przedmiotu określa skok amortyzatora.
Amortyzatory FSTA zabezpieczone są dodatkowo górną sprężyną tłumiącą energię zderzenia tulei amortyzatora z nakrętką, która przy unoszeniu przedmiotów o dużej masie, mogłaby być źródłem uszkodzeń mechanicznych układu chwytnego. Amortyzatory dostępne są także w wersji HD, o podwyższonej żywotności.

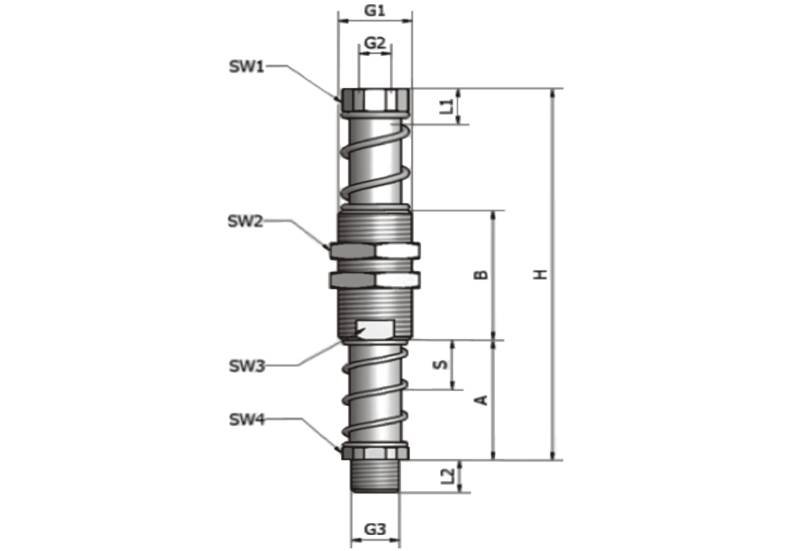

Kod zamówieniowy | G1 [mm] | G2 [mm] | G3 [mm] | SW1 [mm] | SW2 [mm] | SW3 [mm] | SW4 [mm] | A [mm] | B [mm] | L1 [mm] | L2 [mm] | H [mm] | S [mm] |
FSTA-G1/4-25 | M20X1.5 | G1/8 | G1/4 | 17 | 24 | 17 | 17 | 37 | 40 | 12 | 8,5 | 115 | 25 |
FSTA -G1/4-50 | M20X1.5 | G1/8 | G1/4 | 17 | 24 | 17 | 17 | 66,5 | 40 | 12 | 8,5 | 144 | 50 |
FSTA -G1/2-25 | M30X1.5 | G3/8 | G1/2 | 24 | 36 | 27 | 24 | 42,5 | 55 | 12 | 10,5 | 147 | 25 |
FSTA -G1/2-50 | M30X1.5 | G3/8 | G1/2 | 24 | 36 | 27 | 24 | 72,5 | 55 | 12 | 10,5 | 177 | 50 |
FSTA -G1/2-90 | M30X1.5 | G3/8 | G1/2 | 24 | 36 | 27 | 24 | 126 | 55 | 12 | 10,5 | 230 | 90 |
