Szybkozłącze mosiężne -- GW BSPP - 9214 - Parker Legris

Kod:9214
Producent:Parker Legris
Seria:-- 9214

Informacje o produkcie:

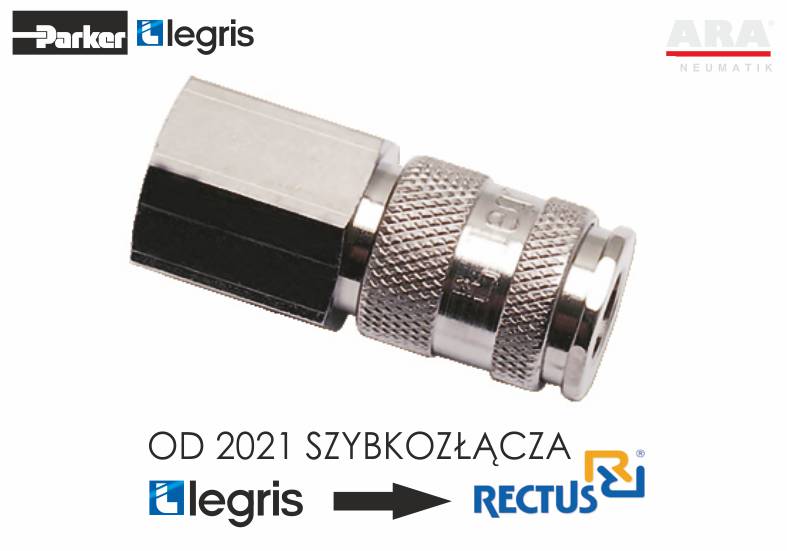

Szybkozłącze mosiężne - gwint wewn. BSPP 9214 Parker Legris

Podstawowe parametry techniczne:

medium: sprężone powietrze, woda
materiał: mosiądz niklowany, NBR
temperatura pracy: -20 ÷ +100°C
ciśnienie robocze: 0 ÷ 20 bar

Ważne: szybkozłącza Legris od 2021 są zastąpione szybkozłączami Rectus.
Aby znaleźć odpowiedniki dotychczasowych szybkozłączy - patrz tabela kodów poniżej:

Dotychczasowe kody szybkozłączy Legris	Nowe kody zamówieniowe szybkozłączy Rectus
9214 20 10	20KBIW10MPN
9214 20 19	20KBIM05MPN
9214 21 10	21KBIW10MPN
9214 21 13	21KBIW13MPN
9214 25 13	25KBIW13MPN
9214 25 17	25KBIW17MPN
9214 25 21	25KBIW21MPN
9214 27 13	1700KBIW13BPN
9214 27 17	1700KBIW17BPN
9214 27 21	1700KBIW21BPN
9214 27 27	1700KBIW26BPN
9214X20 10	20KBIW10EVX
9214X20 19	20KBIM05EVX
9214X21 10	21KBIW10EVX
9214X21 13	21KBIW13EVX
9214X25 13	25KBIW13EVX
9214X25 17	25KBIW17EVX
9214X25 21	25KBIW21EVX
9214X27 17	27KBIW17EVX
9214X27 21	27KBIW21EVX
9214X27 27	27KBIW26EVX

Pełna lista kodów zamiennych szybkozłączy Legris na kody Rectus dostępna jest tutaj >>

Jak zamawiać

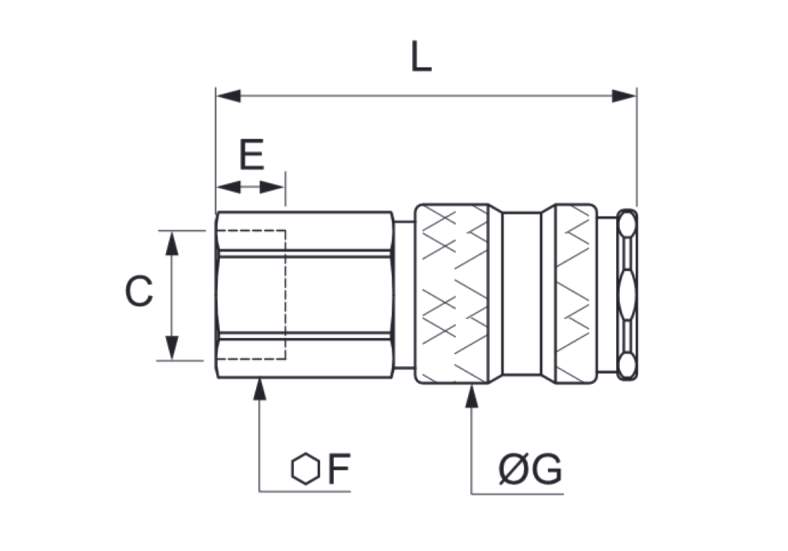

Sprawdź wymiary na rysunku powyżej

DN	C	Kod zamówieniowy	E	F	G	L
7,4	G1/4	9214 25 13	9	19	23	55
7,4	G3/8	9214 25 17	9	19	23	55
7,4	G1/2	9214 25 21	12	24	23	57
10	G3/8	9214 27 17	12	24	27	68
10	G1/2	9214 27 21	12	24	27	68
10	G3/4	9214 27 27	16	32	27	74
