Szybkozłącze stalowe -- GW BSPP - 9086 - Parker Legris

Kod:9086
Producent:Parker Legris
Seria:-- 9086

Informacje o produkcie:

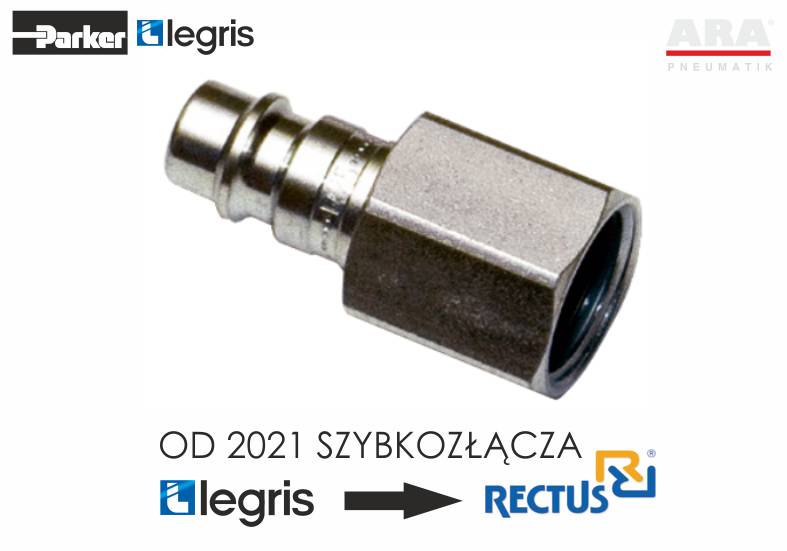

Szybkozłącze stalowe - gwint wewn. BSPP 9086 Parker Legris

Podstawowe parametry techniczne:

medium: sprężone powietrze, woda
materiał: stal niklowana
temperatura pracy: -20 ÷ +100°C
ciśnienie robocze: 0 ÷ 20 bar

Ważne: szybkozłącza Legris od 2021 są zastąpione szybkozłączami Rectus.
Aby znaleźć odpowiedniki dotychczasowych szybkozłączy - patrz tabela kodów poniżej:

Dotychczasowe kody szybkozłączy Legris	Nowe kody zamówieniowe szybkozłączy Rectus
9086 13 13	13SFIW13SXN
9086 13 17	13SFIW17SXN
9086 13 21	13SFIW21SXN
9086 17 10	17SFIW10SXN
9086 17 13	17SFIW13SXN
9086 18 13	18SFIW13SXN
9086 18 17	18SFIW17SXN
9086 19 13	19SFIW13SXN
9086 19 17	19SFIW17SXN
9086 19 21	19SFIW21SXN
9086 20 10	20SFIW10MXN
9086 20 19	20SFIM05MXN
9086 21 10	21SFIW10MXN
9086 21 13	21SFIW13MXN
9086 21 17	21SFIW17SXN
9086 22 13	22SFIW13SXN
9086 22 17	22SFIW17SXN
9086 22 21	22SFIW21SXN
9086 23 10	23SFIW10SXN
9086 23 13	23SFIW13SXN
9086 23 17	23SFIW17SXN
9086 23 21	23SFIW21SXN
9086 25 10	25SFIW10SXZ
9086 25 13	25SFIW13SXZ
9086 25 17	25SFIW17SXZ
9086 25 21	25SFIW21SXZ
9086 27 13	27SFIW13SXN
9086 27 17	27SFIW17SXN
9086 27 21	27SFIW21SXN
9086 27 27	27SFIW26SXN
9086 30 13	30SFIW13SXN
9086 30 17	30SFIW17SXN
9086 30 21	30SFIW21SXN
9086X20 10	20SFIW10EXX
9086X20 19	20SFIM05EXX
9086X21 10	21SFIW10EXX
9086X21 13	21SFIW13EXX
9086X25 13	25SFIW13EXX
9086X25 17	25SFIW17EXX
9086X25 21	25SFIW21EXX
9086X27 17	27SFIW17EXX
9086X27 21	27SFIW21EXX
9086X27 27	27SFIW26EXX

Pełna lista kodów zamiennych szybkozłączy Legris na kody Rectus dostępna jest tutaj >>

Jak zamawiać

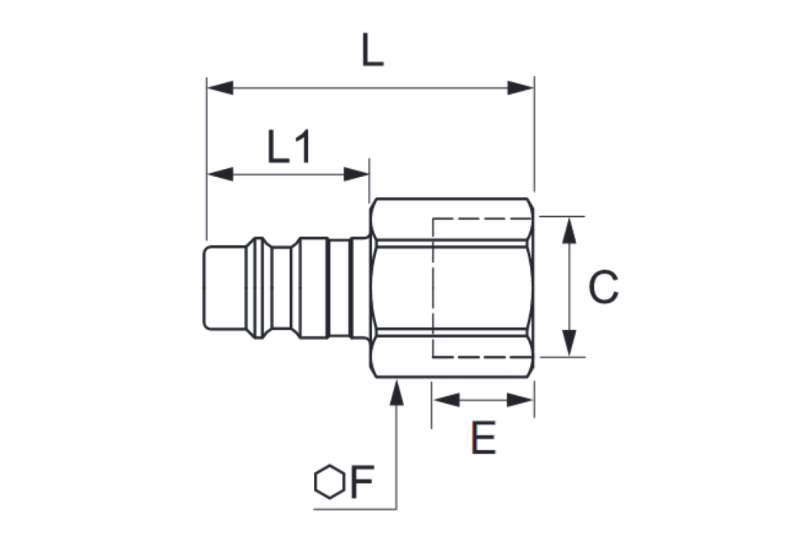

Sprawdź wymiary na rysunku powyżej

DN	C	Kod zamówieniowy	E	F	L	L1
7,4	G1/8	9086 25 10	7	14	32	20
7,4	G1/4	9086 25 13	9	17	38,5	20
7,4	G3/8	9086 25 17	9	19	33	20
7,4	G1/2	9086 25 21	12	24	36	20
10	G3/8	9086 27 17	9	19	34	22
10	G1/2	9086 27 21	12	24	38	22
10	G3/4	9086 27 27	16	32	42	22
