Dane techniczne

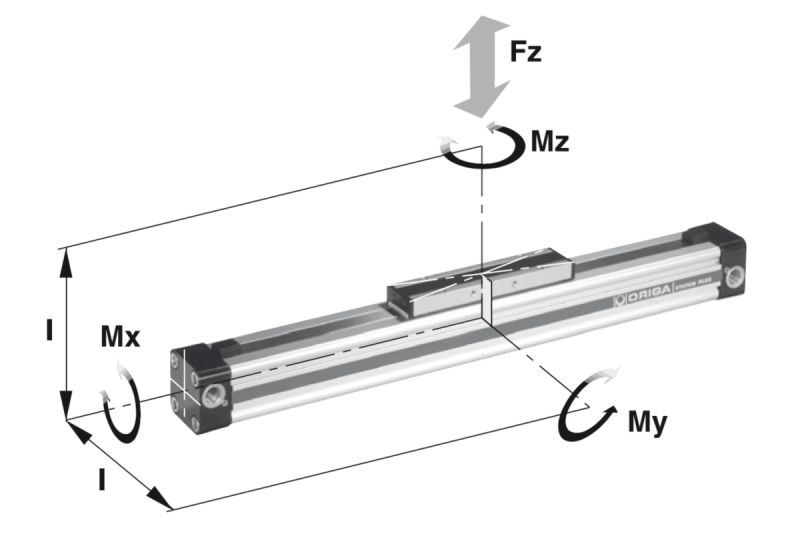

Pneumatyczny napęd liniowy OSP-P Parker Origa | Hoerbiger Origa dwustronnego działania, z tłumieniem i magnesem, wykonany z profilu aluminiowego.
Podstawowe parametry techniczne:
- średnice tłoka: Ø10, 16, 25, 32, 40, 50, 63, 80 mm
OSPP10, OSPP16, OSPP25, OSPP32, OSPP40, OSPP50, OSPP63, OSPP80 - skoki: do 6000 mm, możliwe wykonania do 14 m
- uszczelnienie: NBR, VITON
- maksymalne ciśnienie pracy: 8bar
Opcje:
- oba przyłącza sprężonego powietrza z jednej strony
- przyłącza powietrza od czoła
- zintegrowane zawory rozdzielające VOE
- dwa zabieraki - TANDEM
- smarowanie dla małych prędkości (V<0,2m/s)
- uszczelnienie VITON ( dla wysokich temperatur)
Pozostałe moduły systemu OSP, pasujące do każdego napędu to:
- prowadnice (18 różnych typów)
- elementy sterujące zintegrowane
- system pomiaru przemieszczenia SENSOFLEX
- system pozycjonujący SERVOTEC
- hamulce aktywne i pasywne
- amortyzatory
- system połączeń portalowych
- mocowania
Modele CAD do pobrania
W ofercie posiadamy zestawy serwisowe do napędów liniowych, jak również przeprowadzamy ich regenerację w centrum serwisowym we Wrocławiu.
Katalogi do pobrania
Instrukcje obsługi
Certyfikaty
Multimedia
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym
Lp. | Kod produktu | Średnica tłoka mm | Długość skoku mm | Dostępność | Koszyk |
1 | OSPP100000000100000000000 | 10 | 100 | | |
2 | OSPP100000000200000000000 | 10 | 200 | | |
3 | OSPP100000000350000000000 | 10 | 350 | | |
4 | OSPP100000000500000000000 | 10 | 500 | | |
5 | OSPP100000000900000000000 | 10 | 900 | | |
6 | OSPP160000000100000000000 | 16 | 100 | | |
7 | OSPP160000000300000000000 | 16 | 300 | | |
8 | OSPP160000000500000000000 | 16 | 500 | | |
9 | OSPP160000000600000000000 | 16 | 600 | | |
10 | OSPP160000000800000000000 | 16 | 800 | | |
11 | OSPP250000002000000000000 | 25 | 2000 | | |
12 | OSPP250000004000000000000 | 25 | 4000 | | |
13 | OSPP250000006000000000000 | 25 | 6000 | | |
14 | OSPP320000000200000000000 | 32 | 200 | | |
15 | OSPP320000000350000000000 | 32 | 350 | | |
16 | OSPP320000000800000000000 | 32 | 800 | | |
17 | OSPP400000001000000000000 | 40 | 1000 | | |
18 | OSPP400000001500000000000 | 40 | 1500 | | |
19 | OSPP400000002500000000000 | 40 | 2500 | | |
20 | OSPP500000002000000000000 | 50 | 2000 | | |
21 | OSPP630000001200000000000 | 63 | 1200 | | |
22 | OSPP630000002000000000000 | 63 | 2000 | | |
23 | OSPP800000001000000000000 | 80 | 1000 | | |
24 | OSPP800000001500000000000 | 80 | 1500 | | |
25 | OSPP800000003500000000000 | 80 | 3500 | | |
