Dane techniczne
Szybkozłącze pneumatyczne Rectus do form wtryskowych serii 10, 11, 12 KBAW, KFAW - profil europejski
dedykowane do instalacji mediów chłodzących w formach wtryskowych PTS
możliwość łączenia i rozłączania instalacji
kątowe przyłącza zabezpieczają przed załamywaniem przewodów instalacji (i zmiejszeniem przepływu medium)
zagłębienie wtyczki złącza w formie wtryskowej eliminuje jej uszkodzenie w trakcie montażu/demontażu formy
Podstawowe parametry techniczne:
- profil: europejski
- medium: chłodzące w przetwórstwie tworzyw sztucznych
- ciśnienie robocze: 15 bar
(maksymalne statyczne ciśnienie robocze przy uwzględnieniu współczynnika bezpieczeństwa 4:1) - zakres temperatur pracy: -15°C ÷ +200°C
- uszczelnienie: FKM
Materiały:
- zawór, korpus, tuleja: mosiądz
- sprężyna i pierścień ryglujący: stal AISI 301
- kołki ryglujące: stal AISI 420
- uszczelnienie: FKM
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

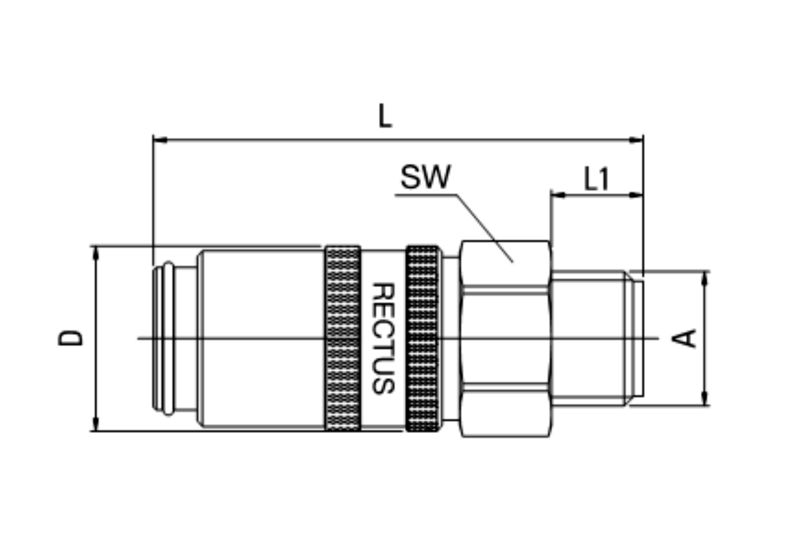

| Lp. | Kod produktu | DN | A | HEX SW | L mm | D mm | L1 mm | Zawór | Dostępność | Koszyk |
| 1 | 10KBAM14MVX | 6 | M14x1,5 | 17 | 48 | 18 | 9 | tak |  | |
| 2 | 10KFAM14MVX | 6 | M14x1,5 | 17 | 48 | 18 | 9 | nie | | |
| 3 | 10KBAW13MVX | 6 | G1/4 | 17 | 48 | 18 | 9 | tak | | |
| 4 | 10KFAW13MVX | 6 | G1/4 | 17 | 48 | 18 | 9 | nie | | |
| 5 | 10KBAW17MVX | 6 | G3/8 | 19 | 48 | 18 | 9 | tak | | |
| 6 | 10KFAW17MVX | 6 | G3/8 | 19 | 48 | 18 | 9 | nie | | |
| 7 | 11KBAW13MVX | 9 | G1/4 | 22 | 51,5 | 23 | 9 | tak | | |
| 8 | 11KFAW13MVX | 9 | G1/4 | 22 | 51,5 | 23 | 9 | nie | | |
| 9 | 11KBAM16MVX | 9 | M16x1,5 | 22 | 51,5 | 23 | 9 | tak | | |
| 10 | 11KFAM16MVX | 9 | M16x1,5 | 22 | 51,5 | 23 | 9 | nie | | |
| 11 | 11KBAW17MVX | 9 | G3/8 | 22 | 51,5 | 23 | 9 | tak | | |
| 12 | 11KFAW17MVX | 9 | G3/8 | 22 | 51,5 | 23 | 9 | nie | | |
| 13 | 11KBAW21MVX | 9 | G1/2 | 22 | 51,5 | 23 | 12 | tak | | |
| 14 | 11KFAW21MVX | 9 | G1/2 | 22 | 51,5 | 23 | 12 | nie | | |
| 15 | 12KBAW21MVX | 13 | G1/2 | 30 | 74 | 32 | 12 | tak | | |
| 16 | 12KFAW21MVX | 13 | G1/2 | 30 | 74 | 32 | 12 | nie | | |
| 17 | 12KBAM24MVX | 13 | M24x1,5 | 30 | 78 | 32 | 16 | tak | | |
| 18 | 12KFAM24MVX | 13 | M24x1,5 | 30 | 78 | 32 | 16 | nie | | |
| 19 | 12KBAW26MVX | 13 | G3/4 | 30 | 78 | 32 | 16 | tak | | |
| 20 | 12KFAW26MVX | 13 | G3/4 | 30 | 78 | 32 | 16 | nie | | |
