Dane techniczne
Wtyk szybkozłącza - złączka Rectus do form wtryskowych serii 10, 11 VN - profil europejski
dedykowane do instalacji mediów chłodzących w formach wtryskowych PTS
możliwość łączenia i rozłączania instalacji
kątowe przyłącza zabezpieczają przed załamywaniem przewodów instalacji (i zmiejszeniem przepływu medium)
zagłębienie wtyczki złącza w formie wtryskowej eliminuje jej uszkodzenie w trakcie montażu/demontażu formy
Podstawowe parametry techniczne:
- profil: europejski
- medium: chłodzące w przetwórstwie tworzyw sztucznych
- ciśnienie robocze: 15 bar
(maksymalne statyczne ciśnienie robocze przy uwzględnieniu współczynnika bezpieczeństwa 4:1) - zakres temperatur pracy: -15°C ÷ +200°C
- materiał: mosiądz
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

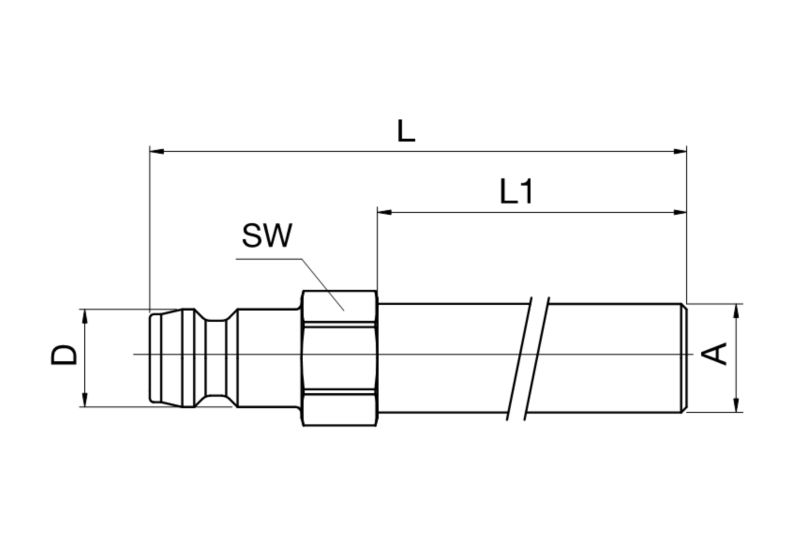

| Lp. | Kod produktu | DN | A mm | HEX SW mm | L mm | D mm | L1 mm | Dostępność | Koszyk |
| 1 | 10VNXX10MXX | 6 | 8 | 9 | 100 | 9 | 79 | | |
| 2 | 10VNXX12MXX | 6 | 10 | 11 | 120 | 9 | 100 | | |
| 3 | 10VNXX24MXX | 6 | 10 | 11 | 240 | 9 | 220 | | |
| 4 | 10VNXX36MXX | 6 | 10 | 11 | 360 | 9 | 340 | | |
| 5 | 11VNXX15MXX | 9 | 14 | 15 | 150 | 13,5 | 125 | | |
| 6 | 11VNXX30MXX | 9 | 14 | 15 | 300 | 13,5 | 275 | | |
