Dane techniczne
Rectus szybkozłączka pneumatyczna 45° do form wtryskowych serii 10, 11, 12 KBAH, KFAH - profil europejski
dedykowane do instalacji mediów chłodzących w formach wtryskowych PTS
możliwość łączenia i rozłączania instalacji
kątowe przyłącza zabezpieczają przed załamywaniem przewodów instalacji (i zmiejszeniem przepływu medium)
zagłębienie wtyczki złącza w formie wtryskowej eliminuje jej uszkodzenie w trakcie montażu/demontażu formy
Podstawowe parametry techniczne:
- profil: europejski
- medium: chłodzące w przetwórstwie tworzyw sztucznych
- ciśnienie robocze: 15 bar
(maksymalne statyczne ciśnienie robocze przy uwzględnieniu współczynnika bezpieczeństwa 4:1) - zakres temperatur pracy: -15°C ÷ +200°C
- uszczelnienie: FKM
Materiały:
- zawór, korpus, tuleja: mosiądz
- sprężyna i pierścień ryglujący: stal AISI 301
- kołki ryglujące: stal AISI 420
- uszczelnienie: FKM
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

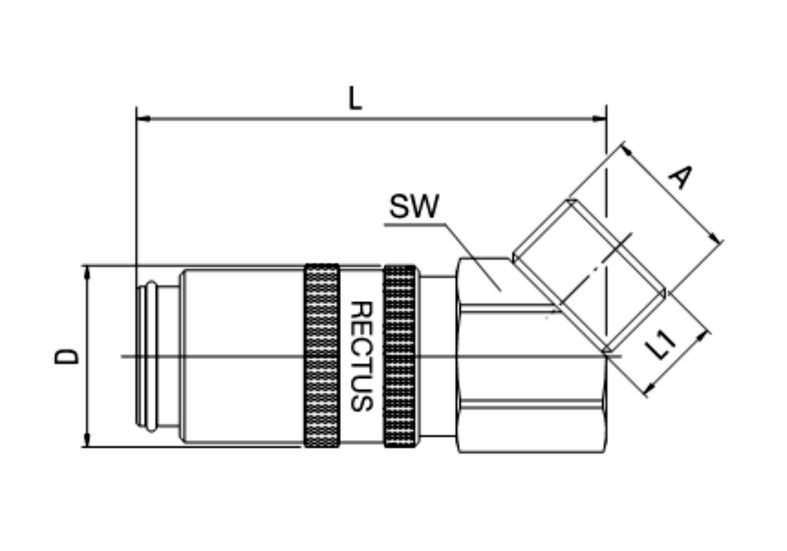

| Lp. | Kod produktu | DN | A | HEX SW | L mm | D mm | L1 mm | Zawór | Dostępność | Koszyk |
| 1 | 10KBAH13MVX | 6 | G1/4 | 17 | 47 | 18 | 9 | tak |  | |
| 2 | 10KFAH13MVX | 6 | G1/4 | 17 | 47 | 18 | 9 | nie | | |
| 3 | 10KBAH14MVX | 6 | M14x1,5 | 17 | 47 | 18 | 9 | tak | | |
| 4 | 10KFAH14MVX | 6 | M14x1,5 | 17 | 47 | 18 | 9 | nie | | |
| 5 | 11KBAH16MVX | 9 | M16x1,5 | 22 | 53,5 | 23 | 9 | tak | | |
| 6 | 11KFAH16MVX | 9 | M16x1,5 | 22 | 53,5 | 23 | 9 | nie | | |
| 7 | 12KBAH24MVX | 13 | M24x1,5 | 30 | 80 | 32 | 18 | tak | | |
| 8 | 12KFAH24MVX | 13 | M24x1,5 | 30 | 80 | 32 | 18 | nie | | |
