Dane techniczne
Złączka pneumatyczna tablicowa grodziowa 3136 BSPP serii LF3000 Parker Legris
- Korpus: mosiądz niklowany
- Uszczelnienie: NBR
- P maks. = 20 bar
- Próżnia 99%
- Medium: sprężone powietrze
Katalogi do pobrania
Certyfikaty
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

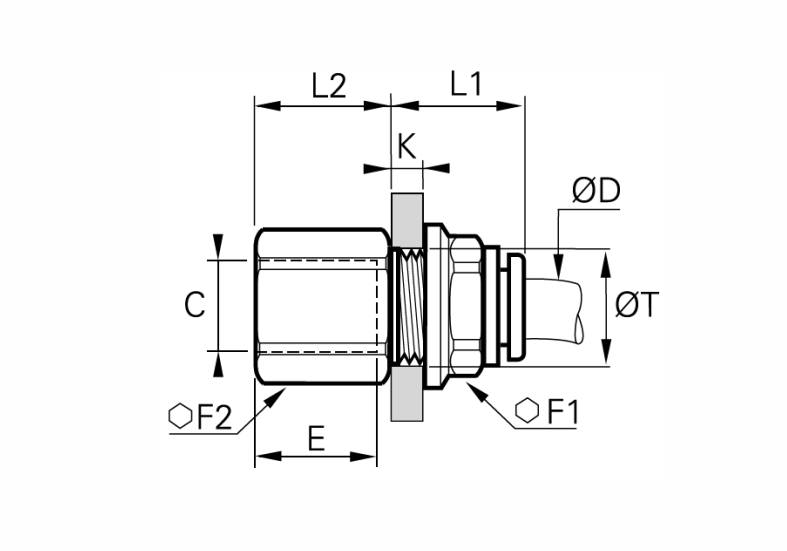

Lp. | Kod produktu | D mm | C mm | E mm | F1 mm | F2 mm | K max mm | L1 mm | L2 mm | ØT min mm | Dostępność | Koszyk |
1 | 3136 04 10 | 4 | G1/8 | 9.5 | 13 | 13 | 7 | 17 | 11.5 | 10.5 | | |
2 | 3136 04 13 | 4 | G1/4 | 13.5 | 13 | 16 | 7 | 17 | 15.5 | 10.5 | | |
3 | 3136 06 10 | 4 | G1/8 | 9.5 | 15 | 15 | 8 | 19 | 10.5 | 12.5 | | |
4 | 3136 06 13 | 6 | G1/4 | 13.5 | 15 | 17 | 7 | 19 | 15.5 | 12.5 | | |
5 | 3136 06 17 | 6 | G3/8 | 12 | 15 | 22 | 8 | 19 | 16 | 12.5 | | |
6 | 3136 08 10 | 8 | G1/8 | 9.5 | 18 | 17 | 8 | 20.5 | 10.5 | 15.5 | | |
7 | 3136 08 13 | 8 | G1/4 | 13.5 | 18 | 17 | 8 | 20.5 | 14.5 | 15.5 | | |
8 | 3136 10 17 | 10 | G3/8 | 14 | 22 | 22 | 8.5 | 23 | 16 | 18.5 | | |
9 | 3136 12 17 | 12 | G3/8 | 14 | 26 | 24 | 8.5 | 27 | 16 | 22.5 | | |
10 | 3136 12 21 | 12 | G1/2 | 19.5 | 26 | 27 | 8.5 | 27 | 21.5 | 22.5 | | |
11 | 3136 16 17 | 16 | G3/8 | 12 | 29 | 29 | 10.5 | 30 | 15 | 27.5 | | |
12 | 3136 16 21 | 16 | G1/2 | 15 | 29 | 29 | 10.5 | 30 | 19.5 | 27.5 | | |
