• Kod:TCR6
  • Producent:TCR
  • Seria:-- TCR6
Informacje o produkcie:
Produkt dedykowany dla przemysłu spożywczego

Rozmiary: 1/4" | 1/2" | 1"
Materiał: stal nierdzewna 316L
Stopień filtracji: 5µm | 25µm | 50µm

Ciśnienie zasilające: 60 bar
Zakres regulacji ciśn. wyjśc.: 0,3-3; 0,5-8; 0,5-17,2; 2,5-25; 5-50 bar

Dane techniczne

Filtroreduktor sprężonego powietrza TCR6 wyprodukowany w całości ze stali nierdzewnej 316L i zaprojektowany
do ciężkiej pracy w najbardziej wymagających aplikacjach. Filtroregulator oparty na konstrukcji membranowej
gwarantuje stabilność i precyzję pracy układu.


Filtroregulator wyposażony jest w zawór grzybkowy utrzymujący wartość ciśnienia wyjściowego na zbliżonym,
stałym poziomie (niezależnie od skoków wartości ciśnienia wejściowego). Zaworo-filtry posiadają port umożliwiający
odpowietrzenie obwodu wyjściowego reduktora w przypadku nagłego wzrostu ciśnienia. Ciśnienie wyjściowe
w zakresie do 50 bar (725 psi), regulowane śrubą z łbem sześciokątnym. Przyłącze pod manometr znajduje się
z obu stron filtroreduktora. Wersje specjalne (bez odpowietrzenia dla gazu i wody) dostępne na zapytanie.



Filtro-reduktory sprężonego powietrza są dedykowane do pracy w przemyśle:

  • spożywczym
  • farmaceutycznym
  • chemicznym
  • olejowym, gazowym
  • OFF-Shore



Zaworo-filtry sprężonego powietrza serii TCR charakteryzuje:

  • wysoka jakość obróbki powierzchni
    gwarantuje sterylność na najwyższym poziomie
  • rekomendowane do pracy w agresywnym,
    niebezpiecznym środowisku
  • nadają się do ekstremalnych temperatur (-60°C)



Podstawowe dane techniczne:

  • materiał: stal nierdzewna 316L

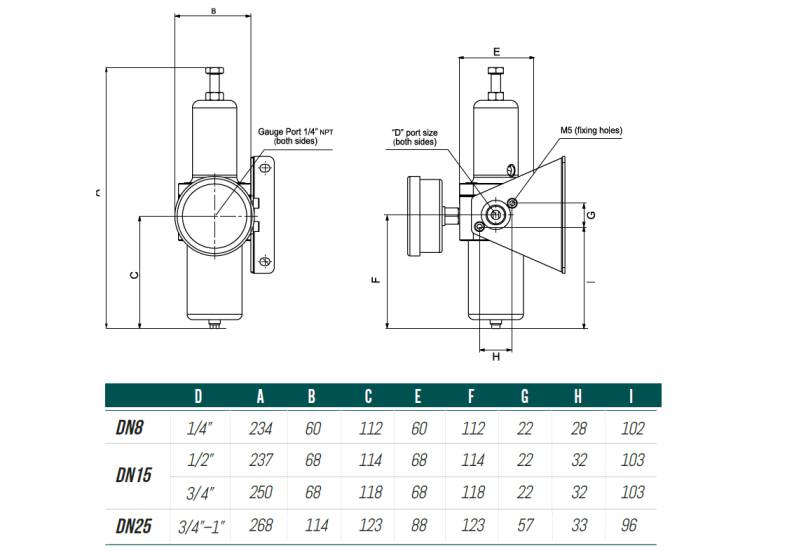

  • dostępne w rozmiarach: DN8 (1/4"), DN15 (1/2"), DN25 (1")
  • przyłącza BSPP i NPT: 1/4", 3/8”, 1/2”, 3/4”, 1”
    przyłącza kołnierzowe EN1092-1, Tri-Clamp
  • stopień filtracji: 5µm | 25µm | 50µm

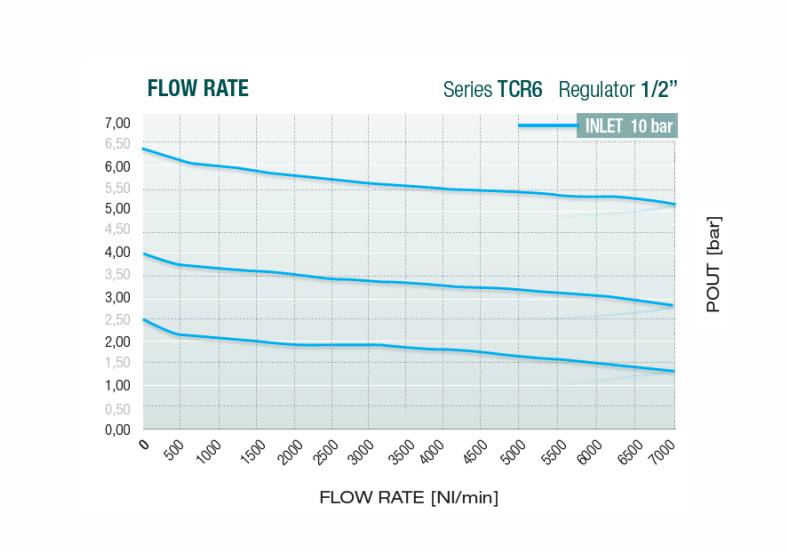

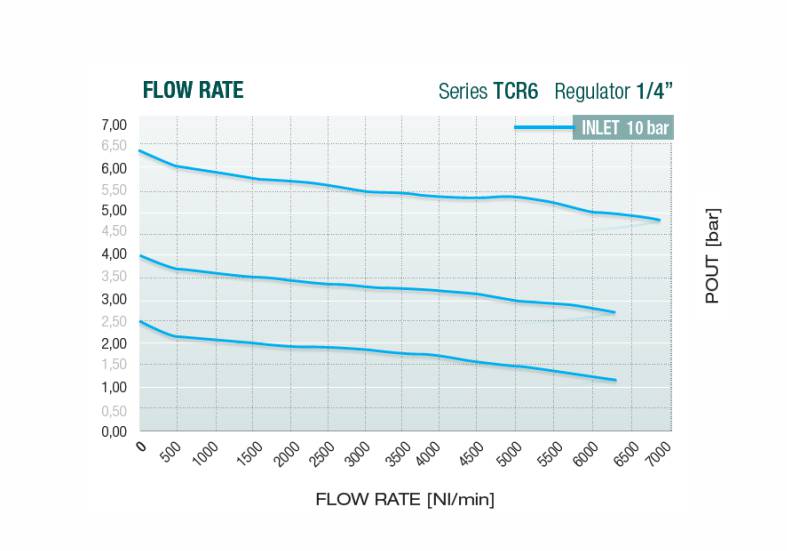

  • przepływ:
    DN8:     1/4" - 3/8": 260 Nm3/h
    DN15:  1/2" - 3/4":  350 Nm3/h
    DN25:  1":                950 Nm3/h
  • ciśnienie zasilania:
    16 bar (automatyczny spust kondensatu)
    60 bar (manualny spust kondensatu)
    70 bar (opcjonalna wersja TCR7 na zapytanie specjalne)
  • Zakres regulacji ciśnienia wyjściowego: 0,3-3; 0,5-8; 0,5-17,2; 2,5-25; 5-50 bar
  • temperatury pracy:
    HNBR: -25°C ÷ +110°C
    EPDM: -50°C ÷ +130°C
    Silikon: -60°C ÷ +230°C
    FKM:     -20°C ÷ +200°C (w opcji)
  • zgodne z dyrektywą ATEX 94/9/EC
