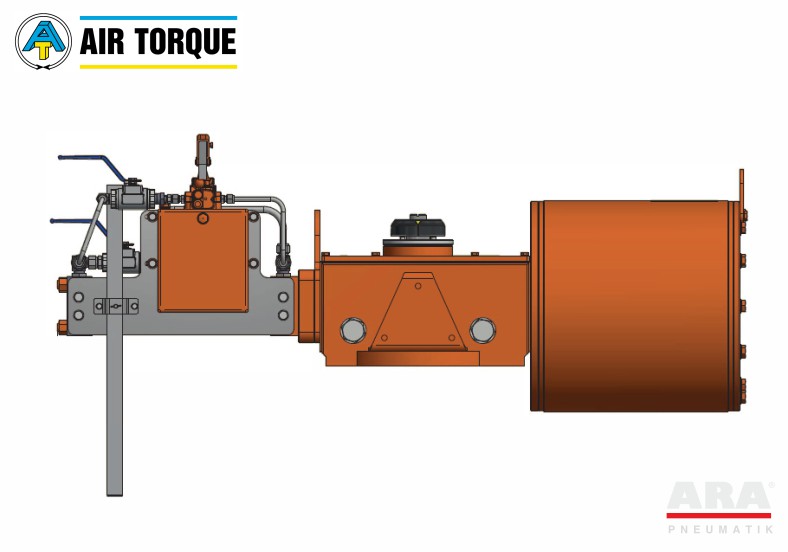

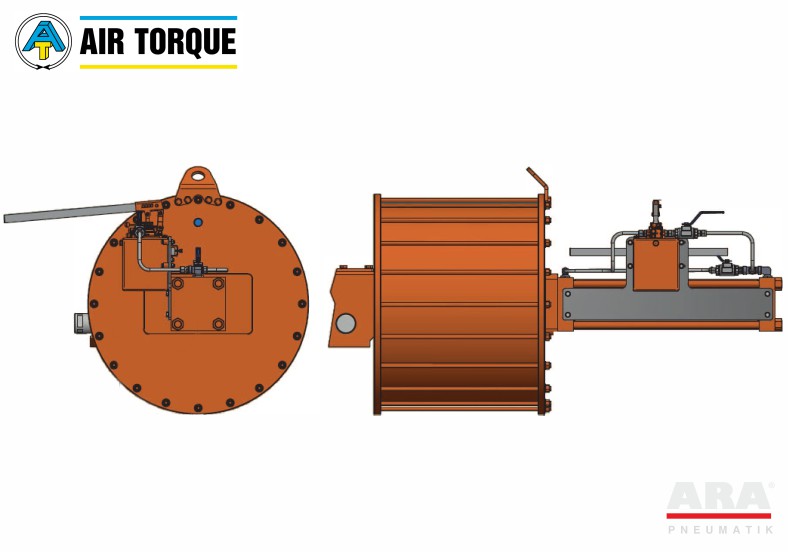

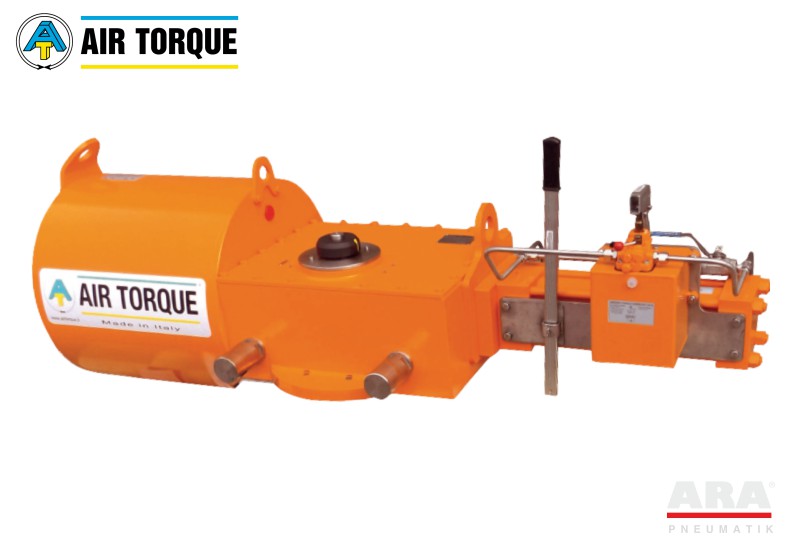

Napęd hydrauliczny z mechanizmem jarzmowym Scotch Yoke

do 65 000 Nm | napędy dwustronnego działania
do 95 000 Nm | napędy jednostronnego działania

wykonanie standard: -40°C ÷ +80°C
wysokotemperaturowe: -15°C ÷ +150°C | specjalne: poniżej -40°C

Ćwierćobrotowy napęd z mechanizmem jarzmowym AT-HD siłownik Scotch Yoke dostępny jest w wersjach:

on/off
zasilanych olejem hydraulicznie do 207 bar
aktualnie dostępne są napędy:
do 65 000 Nm (dla napędów dwustronnego działania)
do 95 000 Nm (dla napędów jednostronnego działania)
w trzech wykonaniach temperaturowych:
- standardowo od -40°C ÷ +80°C
- w wersji wysoko temperaturowej -15°C ÷ +150°C
- na specjalne zapytanie w temperaturach poniżej -40°C

W dwóch różnych wykonaniach jarzma :

klasyczne symetrycznie wykonane jarzmo zapewnia maksymalny moment obrotowy na obu końcach przesterowania zaworu
skośne ramię jarzma, które przenosi maksymalny moment obrotowy tylko na jednym końcu przesterowania, użycie powyższego wykonania często redukuje rozmiar proponowanego napędu, wagę oraz koszty, przy spełnieniu charakterystyki momentu obrotowego zaworu
