Ssawka uniwersalna płaska -- F

  • Kod:F
  • Producent:Technika Próżniowa
  • Seria:-- F
Informacje o produkcie:
Zastosowanie ssawki

Zakres średnic: Ø 16 ÷ 53 mm
Materiały: perbunan, silikon, naturalny kauczuk
Dla branż: metal, drewno, plastik, opakowania

Dane techniczne

Uniwersalne ssawki płaskie serii F Ø16 ÷ 53 mm służą do moco­wa­nia prawie wszystkich materiałów o powierzchniach płaskich i gładkich. Przyssawki próżniowe cha­rakteryzują się dobrą stabilnością i niewielkim ugięciem pio­no­wym. Wewnętrzne ożebrowanie umożliwia mocowanie cienkich i deli­kat­nych przedmiotów bez ich deformacji oraz zapewnia pre­cyzyjne po­zycjonowanie elementów. Mogą pracować w niskich i wy­sokich tem­peraturach, w różnym środowisku chemicznym oraz w kon­takcie z żywnością. Ssawki serii F umożliwiają mocowanie przed­miotów w płasz­czyźnie poziomej oraz pionowej.



Materiały:

  • NBR - perbunan
  • HNBR - perbunan modyfikowany
  • SI - silikon
  • NK - naturalny kauczuk



Przeznaczenie dla branży: metal | drewno | plastik | opakowania.



Przykładowy kod zamówieniowy:    F 40-NBR
seria: F  |  średnica: 40mm  |  materiał: NBR





Łączniki do ssawek: łączniki wciskane typu N.





Ssawki można także zamówić w wersjach:



  • Ssawka serii F z łącznikiem typu N i filtrem siatkowym.
    Ssawki serii F można zamówić w wersji ze zmontowanym łącznikiem, który fabrycznie wyposażony jest w filtr siatkowy. Mocowanie łącznika za zewnętrzną powierzchnię ssawki zapewnia małe dławienie przepływu, umożliwiając stosowanie tych ssawek do chwytania przedmiotów mocno przepuszczalnych. Zastosowany filtr siatkowy zwiększa bezpieczeństwo układu. Ze względu na konieczność mon­tażu łącznika za pomocą prasy, przy wyborze tego typu rozwiązania ssaw­ki są dostarczane w komplecie razem z łącznikiem.

    Przykładowy kod zamówieniowy:    F 20-NBR / ZG18-F
    seria: F  |  średnica: 20mm  |  materiał: NBR  |  łącznik: ZG18  |  filtr siatkowy: F



  • Ssawka serii F z łącznikiem typu N, filtrem siatkowym i zaworem dotykowym.
    Ssawki serii F ze zmontowanym  łącznikiem  (dla średnic: 30÷50) dostępne są także w wersji z filtrem siatkowym i zaworem dotykowym . Zawór dotykowy gwarantuje zachowanie szczelności układu, w przypadku gdy jedna ze ssawek nie ma kontaktu z powierzchnią chwytanego przedmiotu.

    Przykładowy kod zamówieniowy:    F 30-NBR / ZG18-F-TV
    seria: F  |  średnica: 30mm  |  materiał: NBR  |  łącznik: ZG18  |  filtr siatkowy: F  |  zawór dotykowy: TV

Jak zamawiać

Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce Kontakt z inżynierem

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Andrzej Kocełuch | Kierownik techniki próżniowej

Email: andrzej.k@arapneumatik.pl

Tel: +48 601 782 760

Produkty dostępne w sklepie internetowym

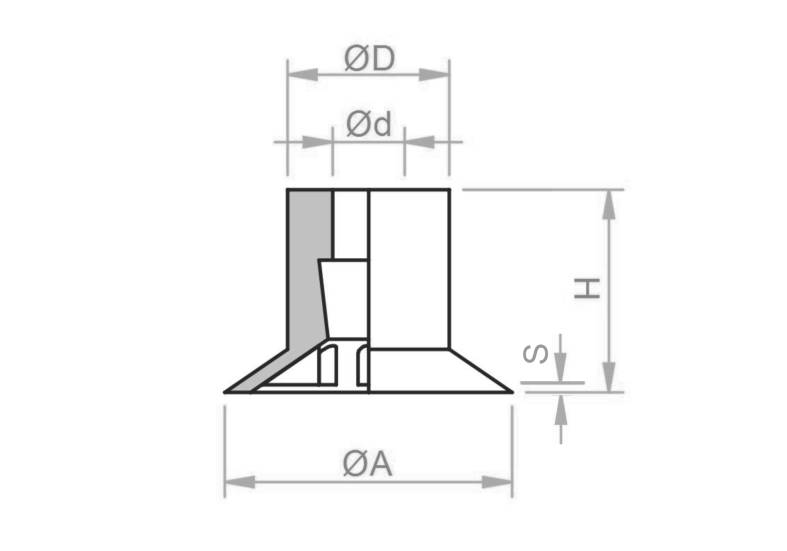

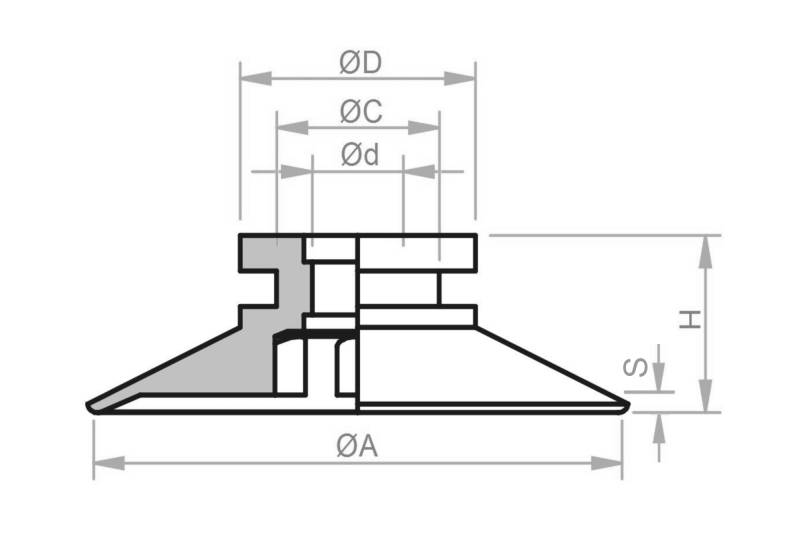

Lp. Kod produktu ØA mm Materiał - V cm3 F N Rmin mm H mm Ød mm ØD mm ØC mm Skok mm Waga mm Dostępność Koszyk
1

F 15-NBR

 16 perbunan 0.37 8.5 13 11.5 4 9 - 0.5 1
2

F 20-NBR

 22 perbunan 1 14.5 18 8 5.5 14.5 9.5 0.5 1
3

F 20-SI

 22 silikon 1 14.5 18 8 5.5 14.5 9.5 0.5 1
4

F 25-NBR

 28 perbunan 1.1 19.5 22 9.5 5.5 14.5 9.5 1 1.6
5

F 25-SI

 28 silikon 1.1 19.5 22 9.5 5.5 14.5 9.5 1 1.6
6

F 30-NBR

 32 perbunan 2 25 25 10 5.5 14.5 9.5 2.5 1.8
7

F 30-SI

 32 silikon 2 25 25 10 5.5 14.5 9.5 2.5 1.8
8

F 40-NBR

 42 perbunan 4.8 40 52 14 6.5 19.5 13.5 2 4.7
9

F 40-SI

 42 silikon 4.8 40 52 14 6.5 19.5 13.5 2 4.7
10

F 50-NBR

 53 perbunan 10 74 55 17.8 11 26.6 19 2.5 11.4
