Stanowisko zrobotyzowane do nanoszenia etykiet

Dane techniczne

W ramach wieloletniej współpracy naszej firmy z wiodącymi producentami maszyn dla przemysłu sukcesywnie realizujemy projekty oparte na układach pneumatycznych i elektromechanicznych. Poniżej przykład zrealizowanej aplikacji, zintegrowanej z komponentami elektromechaniki Parker:

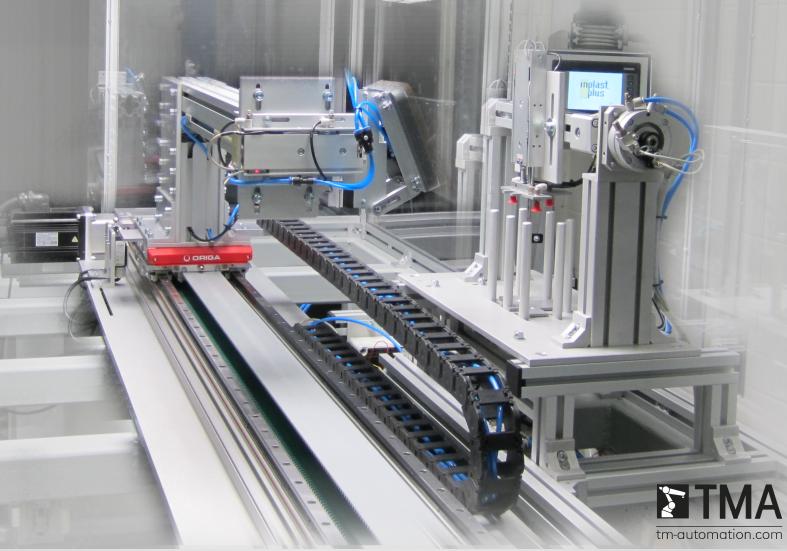

ROBOT IML - STANOWISKO ZROBOTYZOWANE DO NANOSZENIA ETYKIET

OCZEKIWANIA KLIENTA: Wykonanie ruchu na odległości ~1500mm w czasie poniżej 1s (duża dynamika). Środek masy 20kg przesunięty ok. 1m od wózka w osi napędu, a dodatkowo obciążenie wykonywało ruch 0,3m w bok, prostopadle do napędu (spore obciążenie). Dodatkowym wymogiem było zapewnienie poprawnej pracy z silnikiem Klienta.

WDROŻONE ROZWIĄZANIE: Wykonanie obliczeń określających dynamikę układu, z uwzględnieniem pracy ciągłej trzyzmianowej. Dobór napędu oraz mocy, momentu, ramp i pozostałych parametrów pracy serwo napędu. Projekt i wykonanie elementów sprzęgających silnik z napędem. Dostarczenie kompletnie zmontowanego układu, gwarantującego szybkie i bezproblemowe uruchomienie maszyny.

Zintegrowane komponenty elektromechaniki Parker:

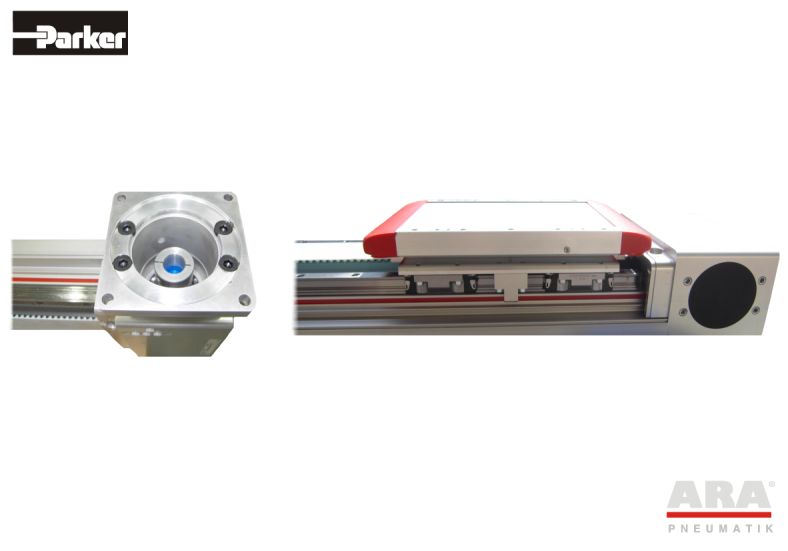

• paskowy napęd elektryczny ODS-225B
• dedykowany zespół sprzęgający (kołnierz, obudowa oraz sprzęgło)
