Dane techniczne

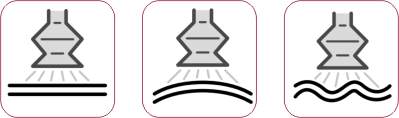

Ssawki mieszkowe serii PBG Ø 10 ÷ 150 mm są przeznaczone do mocowania przedmiotów o nieregularnych i falistych powierzchniach. Przyssawki próżniowe dzięki elastycznej wardze uszczelniającej, skierowanej pod dużym kątem, dobrze dopasowują się do nierówności chwytanej powierzchni o małym promieniu krzywizny. Mieszek ssawki zapewnia łagodne dostawianie jej do mocowanej powierzchni oraz umożliwia niewielką kompensację położenia chwytanego przedmiotu. Wzmocniona konstrukcja preferuje je do zastosowań przy obciążeniach dynamicznych. Kąt najazdu ssawki względem chwytanej powierzchni może dochodzić do 30°.
Materiały:
- NBR – perbunan
- HNBR – modyfikowany perbunan
- CR - chloropren
- NK – naturalny kauczuk
- SI – silikon
- PU - poliuretan
Przeznaczenie dla branży: metal | drewno | opakowania | plastik
Przykładowy kod zamówieniowy: PBG 40-NBR
seria: PBG | średnica: 40mm | materiał: NBR
Łączniki do ssawek: łączniki wciskane typu N oraz łączniki skręcane typu S.
Jak zamawiać
Skorzystaj z przykładu kodu zamówieniowego bądź skontaktuj się z inżynierem sprzedaży (ostatnia zakładka):
PBG 40 - NBR
Kod zamówieniowy ssawki 1,5 mieszkowej (PBG) o średnicy 40 mm (40), z perbunanu (NBR).
Kontakt z inżynierem sprzedaży
Produkty dostępne w sklepie internetowym

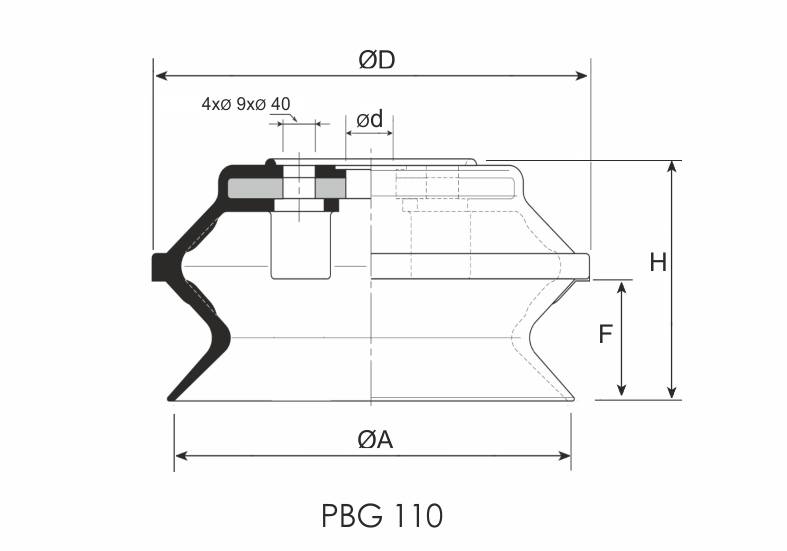

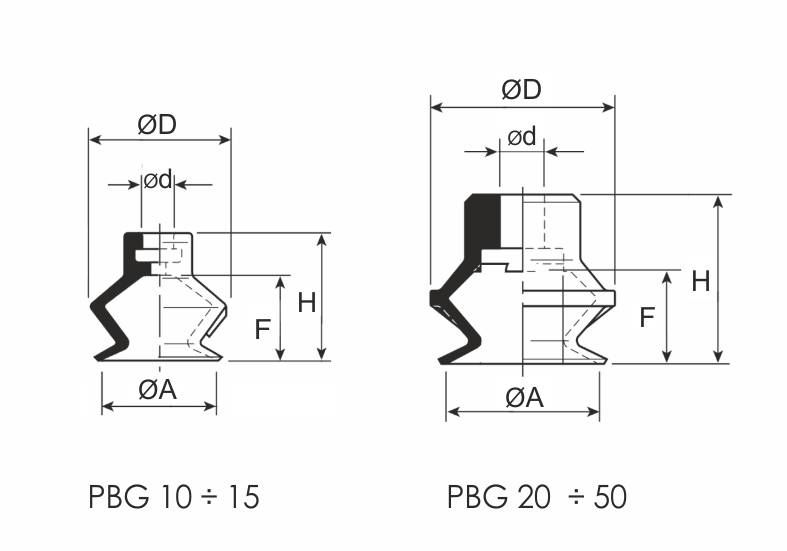

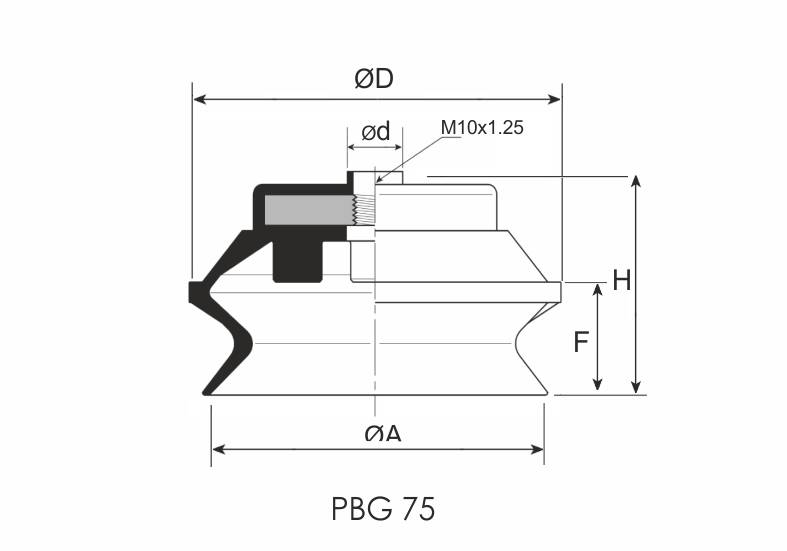

Lp. | Kod produktu | ØA mm | Materiał - | V cm3 | Fn N | Rmin mm | H mm | Ød mm | ØD mm | Skok mm | F mm | Masa g | Dostępność | Koszyk |
1 | PBG 10-SI | 10,6 | silikon | 0,2 | 4,8 | 4 | 13,5 | 4 | 12,5 | 4 | 7,5 | 0,6 | | |
2 | PBG 15A-SI | 15 | silikon | 0,7 | 10,8 | 6 | 16 | 4 | 17 | 6 | 10 | 1 | | |
3 | PBG 15-PU | 15 | poliuretan | 0,7 | 10,8 | 6 | 16 | 4 | 17 | 6 | 10 | 1 | | |
4 | PBG 20A-HNBR | 20 | perbunan modyfikowany | 1 | 19,2 | 8 | 19,5 | 5 | 24 | 8 | 12 | 2,7 | | |
5 | PBG 20B-HNBR | 20 | perbunan modyfikowany | 1 | 19,2 | 8 | 22 | 6 | 24 | 9 | 12 | 2,9 | | |
6 | PBG 20A-SI | 20 | silikon | 1 | 19,2 | 8 | 19,5 | 5 | 24 | 8 | 12 | 2,7 | | |
7 | PBG 20B-SI | 20 | silikon | 1 | 19,2 | 8 | 22 | 6 | 24 | 9 | 12 | 2,9 | | |
8 | PBG 20B-PU | 20 | poliuretan | 1 | 19,2 | 8 | 22 | 6 | 24 | 9 | 12 | 2,9 | | |
9 | PBG 30-NBR | 30 | perbunan | 4 | 43,2 | 15 | 30,5 | 5,8 | 36 | 13 | 17 | 9 | | |
10 | PBG 30-HNBR | 30 | perbunan modyfikowany | 4 | 43,2 | 15 | 30,5 | 5,8 | 36 | 13 | 17 | 9 | | |
11 | PBG 30-SI | 30 | silikon | 4 | 43,2 | 15 | 30,5 | 5,8 | 36 | 13 | 17 | 9 | | |
12 | PBG 40-NBR | 40 | perbunan | 9 | 76,9 | 30 | 30,5 | 5,8 | 46 | 13 | 15,5 | 15 | | |
13 | PBG 40-SI | 40 | silikon | 9 | 76,9 | 30 | 30,5 | 5,8 | 46 | 13 | 15,5 | 15 | | |
14 | PBG 50-NBR | 50 | perbunan | 26 | 120 | 40 | 36,5 | 7,8 | 59,5 | 20 | 20 | 23 | | |
15 | PBG 50-SI | 50 | silikon | 26 | 120 | 40 | 36,5 | 7,8 | 59,5 | 20 | 20 | 23 | | |
16 | PBG 75-NBR | 75 | perbunan | 76 | 270 | 70 | 43,5 | 12,5 | 84 | 22 | 22 | 75 | | |
17 | PBG 75-SI | 75 | silikon | 76 | 270 | 70 | 43,5 | 12,5 | 84 | 22 | 22 | 75 | | |
18 | PBG 75-PU | 75 | poliuretan | 76 | 270 | 70 | 43,5 | 12,5 | 84 | 22 | 22 | 75 | | |
19 | PBG 110-NBR | 110 | perbunan | 111 | 434 | 100 | 57,5 | 14 | 122 | 29 | 29 | 280 | | |
20 | PBG 110-SI | 110 | silikon | 111 | 434 | 100 | 57,5 | 14 | 122 | 29 | 29 | 280 | | |
21 | PBG 150-NBR | 150 | perbunan | 260 | 1081 | 130 | 76,5 | 20 | 167 | 38 | 38 | 495 | | |
22 | PBG 150-SI | 150 | silikon | 260 | 1081 | 130 | 76,5 | 20 | 167 | 38 | 38 | 495 | | |
23 | PBG 150-PU | 150 | poliuretan | 260 | 1081 | 130 | 76,5 | 20 | 167 | 38 | 38 | 495 | | |
