• Kod:B
  • Producent:Technika Próżniowa
  • Seria:-- B
Informacje o produkcie:

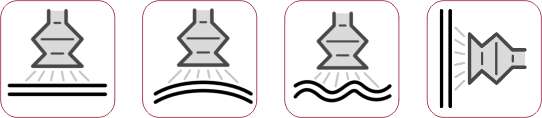

Zastosowanie ssawki

Zakres średnic: Ø 5,6 ÷ 52 mm
Materiały: perbunan, silikon, naturalny kauczuk
Dla branż: metal, drewno, plastik, opakowania

Dane techniczne

Ssawki okrągłe serii B Ø 5,6 ÷ 52 mm ze względu na szerokie spektrum wielkości, zwartą konstrukcję oraz możliwość wyboru różnych materiałów, z jakich wy­ko­nane są części chwytne, należą do grupy najbardziej uniwersalnych ssa­wek na rynku. Przyssawki próżniowe mogą pracować w niskich i wysokich temperaturach oraz w różnym środowisku chemicznym. Ssawki serii B szczególnie dedykowane są do chwytania przedmiotów o gładkich lub lekko pofałdowanych powierzchniach. Umożliwiają one mocowanie elementów w płaszczyźnie poziomej oraz w płaszczyźnie pionowej przy zmniejszonym obciążeniu. Mieszkowa bu­do­wa ssawek umożliwia korekcję niewielkich błędów najazdu na chwytaną powierzchnię. Dotyczy to błędów pozycjonowania i orientowania ssawki względem chwytanej powierzchni.



Materiały:

  • NBR - perbunan
  • HNBR - perbunan modyfikowany
  • SI - silikon
  • NK - naturalny kauczuk



Przeznaczenie dla branży: metal | drewno | plastik | opakowania.



Przykładowy kod zamówieniowy:    B 40-NBR
seria: B  |  średnica: 40mm  |  materiał: NBR





Łączniki do ssawek: łączniki wciskane typu N.





Ssawki można także zamówić w wersjI:



  • Ssawka serii U z łącznikiem typu N i filtrem siatkowym.
    Ssawki serii B ze zmontowanym łącznikiem, który fabrycznie wyposażony jest w filtr siatkowy. Mocowanie łącznika za zewnętrzną powierzchnię ssawki zapewnia małe dławienie przepływu, umożliwiając stosowanie tych ssawek do chwytania przedmiotów mocno przepuszczalnych. Zastosowany filtr siatkowy zwiększa bezpieczeństwo układu. Ze względu na konieczność mon­tażu łącznika za pomocą prasy, przy wyborze tego typu rozwiązania ssaw­ki są dostarczane w komplecie razem z łącznikiem.

    Przykładowy kod zamówieniowy:    B 20-NBR / ZG18-F
    seria: B  |  średnica: 20mm  |  materiał: NBR  |  łącznik: ZG18  |  filtr siatkowy: F

Jak zamawiać

Skontaktuj się z inżynierem sprzedaży, szczegóły dostępne w zakładce Kontakt z inżynierem

Kontakt z inżynierem sprzedaży

ARA Pneumatik Wrocław

thumbnail

53-012 Wrocław, ul. Wyścigowa 38

Email: ara@arapneumatik.pl

thumbnail

Andrzej Kocełuch

Email: andrzej.k@arapneumatik.pl

Kom: +48 601 782 760

Produkty dostępne w sklepie internetowym

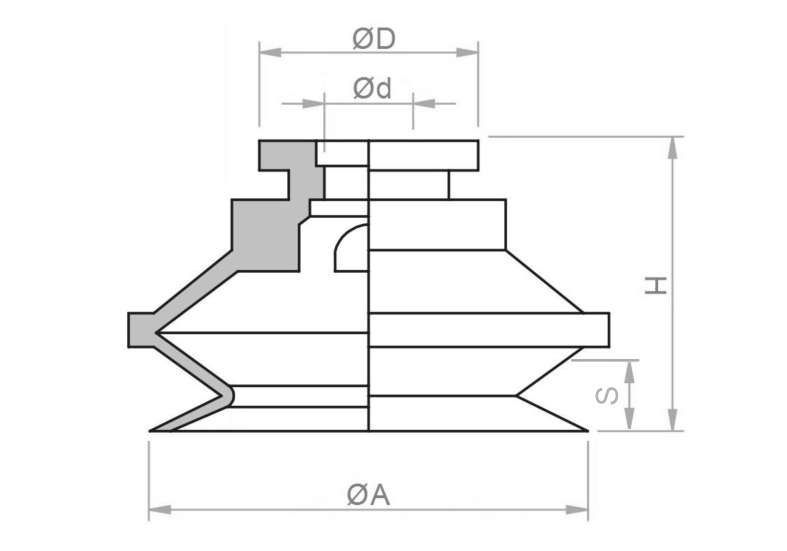

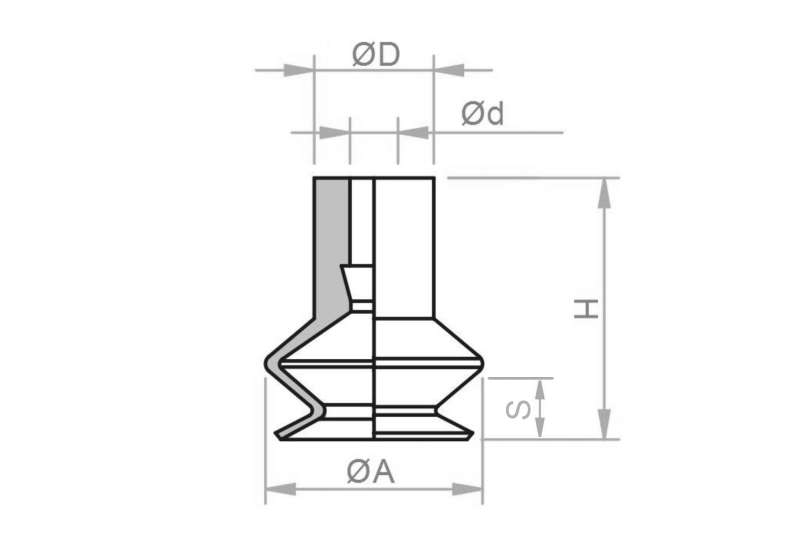

Lp. Kod produktu ØA mm Materiał V cm3 F1 N F2 N Rmin mm H mm Ød mm ØD mm Skok mm Waga g Dostępność Koszyk
1

B 5-NBR

5,6 perbunan 0,05 0,08 0,19 1,5 9,2 2 4,6 2 0,2
2

B 5-SI

5,6 silikon 0,05 0,08 0,19 1,5 9,2 2 4,6 2 0,2
3

B 8-SIR

8,8 silikon 0,15 0,75 1,6 1,9 12 2 5,5 3,5 0,2
4

B 10-NBR

11 perbunan 0,48 0,7 3,4 4 16 4 9 4 1
5

B 10-SI

11 silikon 0,48 0,7 3,4 4 16 4 9 4 1
6

B 15-NBR

16 perbunan 1,1 3 5,9 5 19,5 4 9 7 1,4
7

B 15-SIR

16 silikon 1,1 3 5,9 5 19,5 4 9 7 1,4
8

B 20-SI

21 silikon 2,7 5,7 9,8 10 19,5 4,8 14,5 9 2,4
9

B 30-NBR

34 perbunan 10 13,6 22 15 25,2 7,6 19,9 16 5,4
10

B 40-NBR

42 perbunan 15 27 39 20 28 7,6 20 9 10
11

B 40-SI

42 silikon 15 27 39 20 28 7,6 20 9 10
12

B 50-NBR

52 perbunan 32 45 65 30 35 10,4 26 12 22
13

B 50-SIR

52 silikon 32 45 65 30 35 10,4 26 12 22
