• Kod:AT...U
  • Producent:Air Torque
  • Seria:-- Air Torque ATEX
Informacje o produkcie:

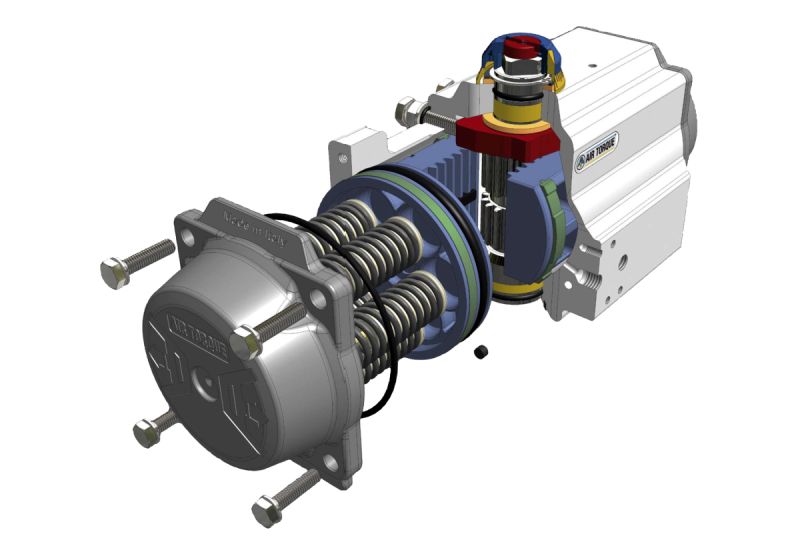

Standardowy ćwierćobrotowy siłownik do sterowania zaworów i przepustnic.
Wykonanie: aluminium anodyzowane z 6 rodzajami pokryć dla różnych środowisk pracy.

ATEX: II 2GD c Tmax= 80°C / 150°C
SIL3, GOST

Dane techniczne

Napędy zaworów ćwierćobrotowe Air Torque 4.Generacji wykonane z aluminium i dostępne:



  • w 17 wielkościach o momencie obrotowym:
    do 10 000 Nm dla wersji dwustronnego działania
    do 4068 Nm dla wersji jednostronnego działania



  • siłowniki z sześcioma typami pokryć, przeznaczonymi do pracy w różnych środowiskach



  • do pracy w zakresie temperatur:
    -40°C ÷  80°C dla wersji standardowej
    -15°C ÷150°C dla wersji wysoko temperaturowej HT
    -60°C ÷  80°C dla wersji super niskotemperaturowej LLT2


  • w standardzie napędy zaworów AT posiadają dopuszczenie do pracy w strefach zagrożonych wybuchem
    certyfikowane wg dyrektywy ATEX: II 2GD c Tmax= 80°C lub Tmax=150°C



  • w standardzie siłownik obrotowy w stopniu ochrony IP67

  • o kącie obrotu: standardowo 0° ÷ 90° z możliwością regulacji skoku
    w zakresie od 75° ÷ 95° w pozycji otwartej oraz od -5° ÷ +15° w pozycji zamkniętej

  • pełna kompatybilność napędów ze standardami ISO5211, DIN3337 oraz VDI/VDE3845, co pozwala
    na pełną zamienność oraz łatwość w sterowaniu zaworami i montażem z urządzeniami pomocn.


  • w standardzie siłowniki obrotowe Air Torque dostępne są z certyfikatami SIL3, GOST-R, GOST Rostekhnadzor
    oraz dla niektórych pokryć ochronnych z certyfikatem DNV nr P-15236 do pracy na statkach i instalacjach przybrzeżnych

Jak zamawiać

Skorzystaj z kodów poniżej bądź skontaktuj się z naszym inżynierem sprzedaży (ostatnia zakładka).



Kody zamówieniowe siłowników obrotowych dwustronnego działania Air Torque:

Śr. tłoka Przyłącze Kwadrat Moment obrotowy [Nm] kody
[mm] montaż.   4 bar 5 bar 6 bar zamówieniowe
45 F03/F03 41528 9,6 12 14,4 AT 045 UD
50 F03/F04 11 13,3 16,6 19,9 AT 051 UD
63 F05 14 23,5 29,3 35,2 AT 101 UD
75 F05-F07 17 46,5 58,2 69,8 AT 201 UD
88 F05-F07 17 73,2 91,5 110 AT 251 UD
100 F07-F10 22 106 133 160 AT 301 UD
115 F07-F10 22 172 215 258 AT 351 UD
125 F07-F10 27 222 277 332 AT 401 UD
145 F10-F12 27 348 435 522 AT 451 UD
160 F10-F12 27 454 567 681 AT 501 UD
180 F14 36 613 766 919 AT 551 UD
200 F14 46 851 1064 1276 AT 601 UD
240 F16 46 1430 1787 2144 AT 651 UD
265 F16 46 2075 2594 3112 AT 701 UD
360 F16 55 2872 3590 4308 AT 751 UD
330 F25 55 3604 4504 5405 AT 801 UD
420 F30 55 (podw.kw) 6671 8339 10007 AT 1004 UD


Kody zamówieniowe siłowników obrotowych jednostronnego działania Air Torque:

4 bar i 8 sprężyn

5 bar i 10 sprężyn

6 bar i 12 sprężyn

kody
sprężyn 0° * powiet. 90° ** sprężyn 0° * powiet. 90° ** sprężyn 0° * powiet. 90° ** zamówieniowe
5,4 5,5 6,7 6,9 8,1 8,2 AT 051 US - …
8,9 10 11,1 12,4 13,3 14,9 AT 101 US - …
17,7 18,8 22,1 23,6 26,5 28,3 AT 201 US - …
29,3 27 36,7 33,8 44 40,5 AT 251 US - …
40,5 43,3 50,7 54,2 60,8 65 AT 301 US - …
65,6 67,1 82 83,9 98,4 101 AT 351 US - …
84 89,7 105 112 126 135 AT 401 US - …
132 142 165 177 198 213 AT 451 US - …
180 188 224 235 269 282 AT 501 US - …
253 234 316 292 379 351 AT 551 US - …
340 347 425 434 510 520 AT 601 US - …
577 596 721 745 865 894 AT 651 US - …
873 897 1091 992 1309 1190 AT 701 US - …
1170 1125 1462 1407 1754 1688 AT 751 US
1472 1623 1839 2028 2207 2434 AT 801 US - …
3959 2711 4949 3389 5938 4067 AT 1004 US - …

* moment sprężyn podany przy kącie otwarcia siłownika 0° (na końcu skoku)
** moment od sprężonego powietrz przy kącie otwarcia siłownika 90° (na początku skoku)

Momenty obrotowe dla innych ciśnień i liczby sprężyn - patrz katalog siłowników Air Torque.

Przyłącza mont. i kwadraty dla AT... - US są takie, jak dla siłownika dwustronnego działania AT...- UD.
